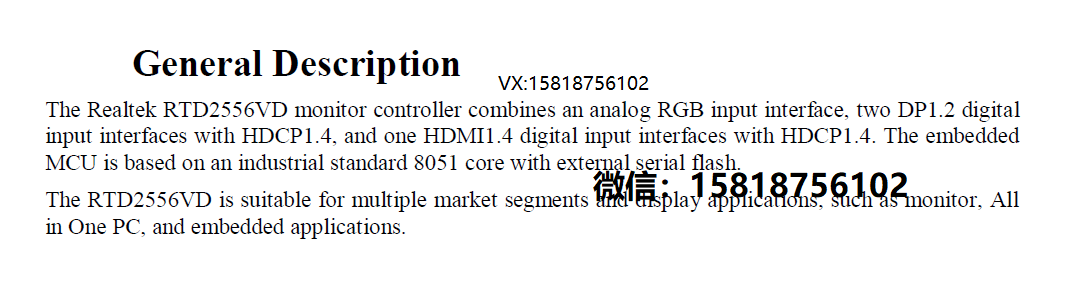

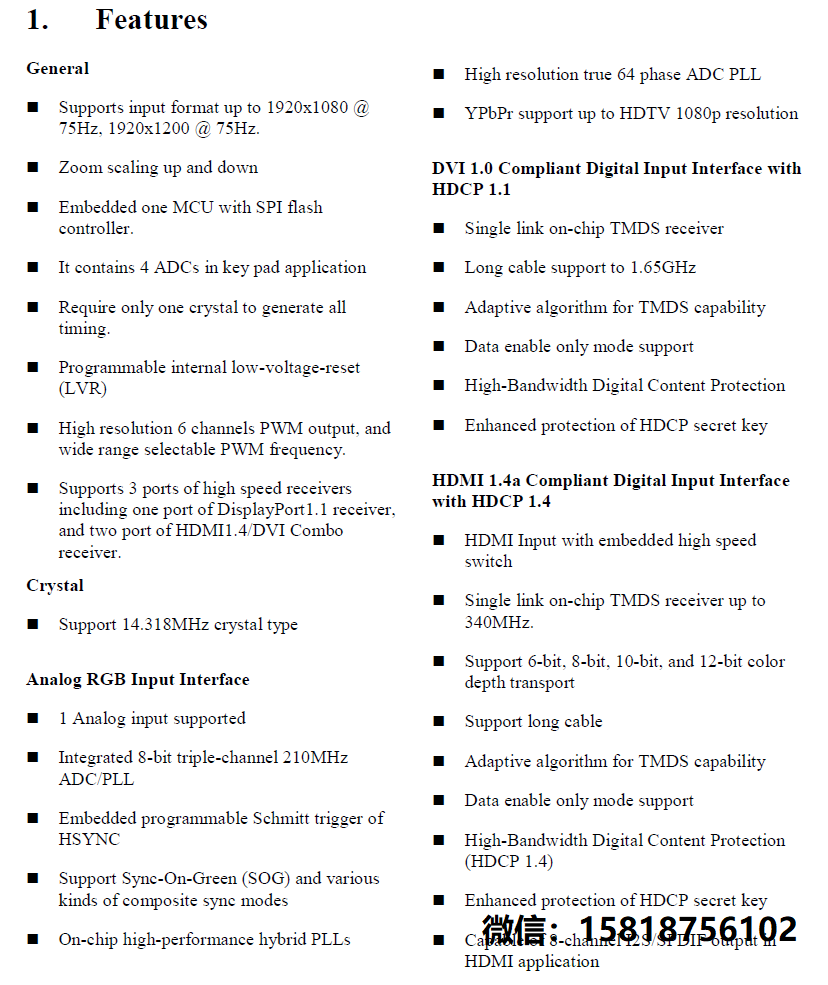

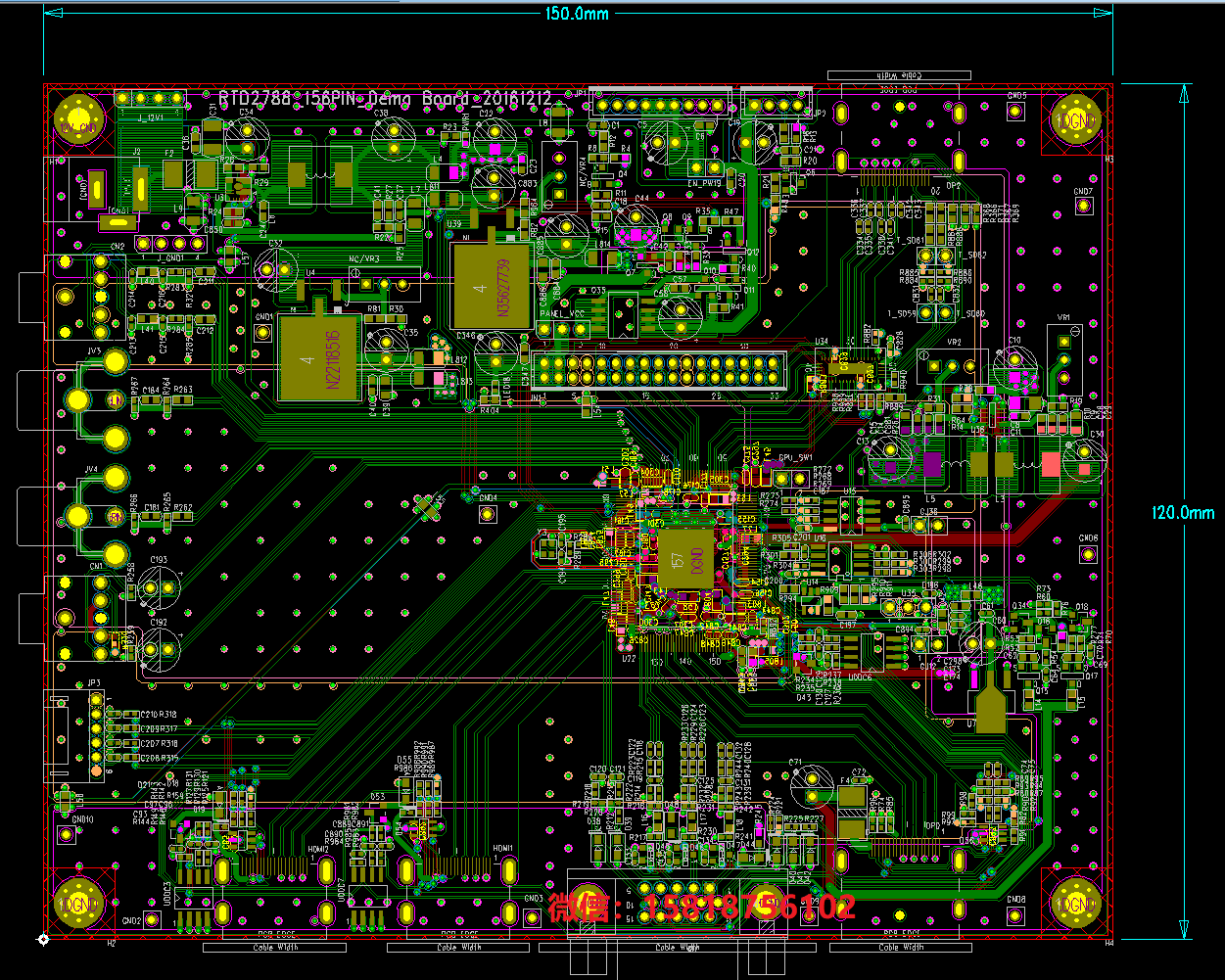

一、产品概述

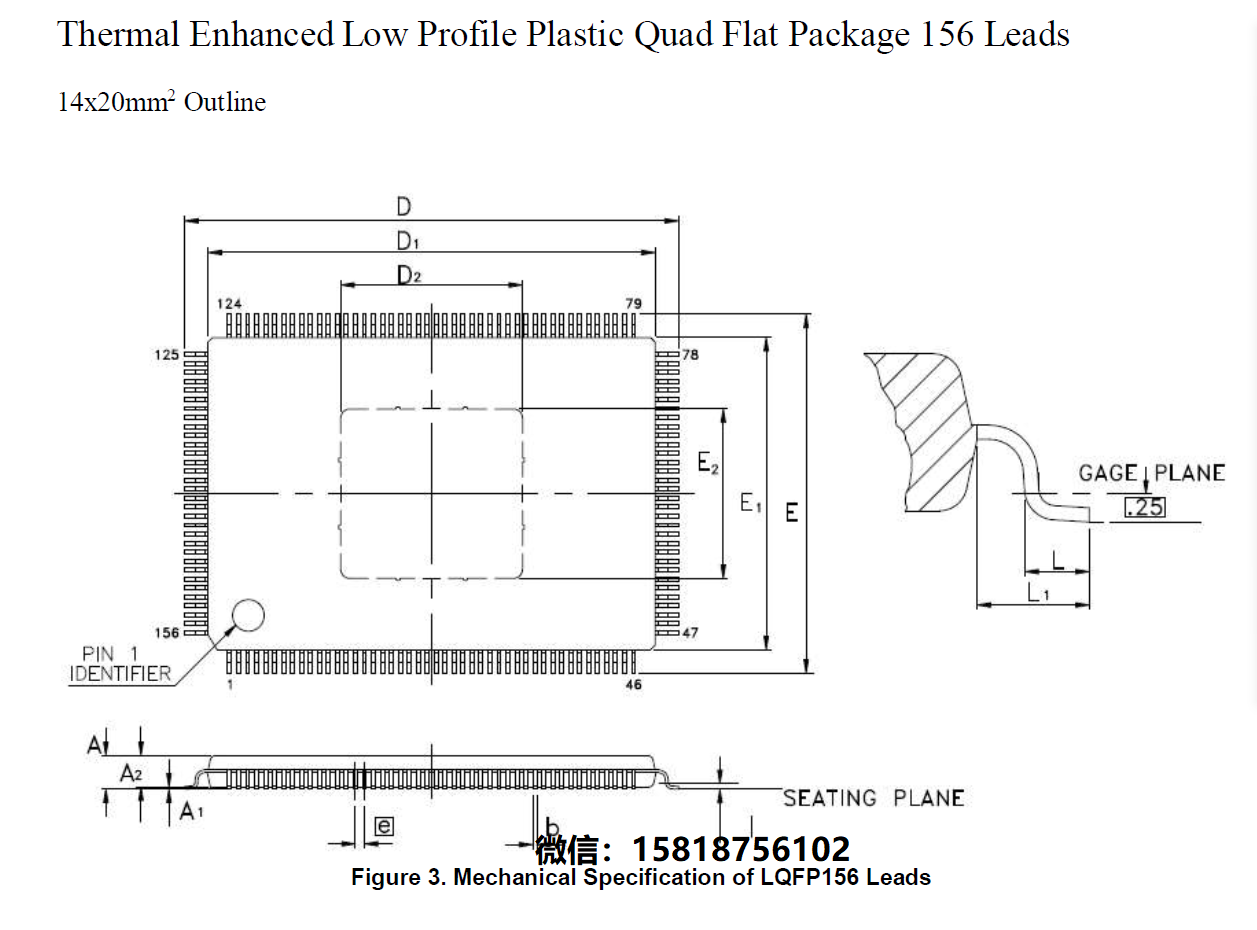

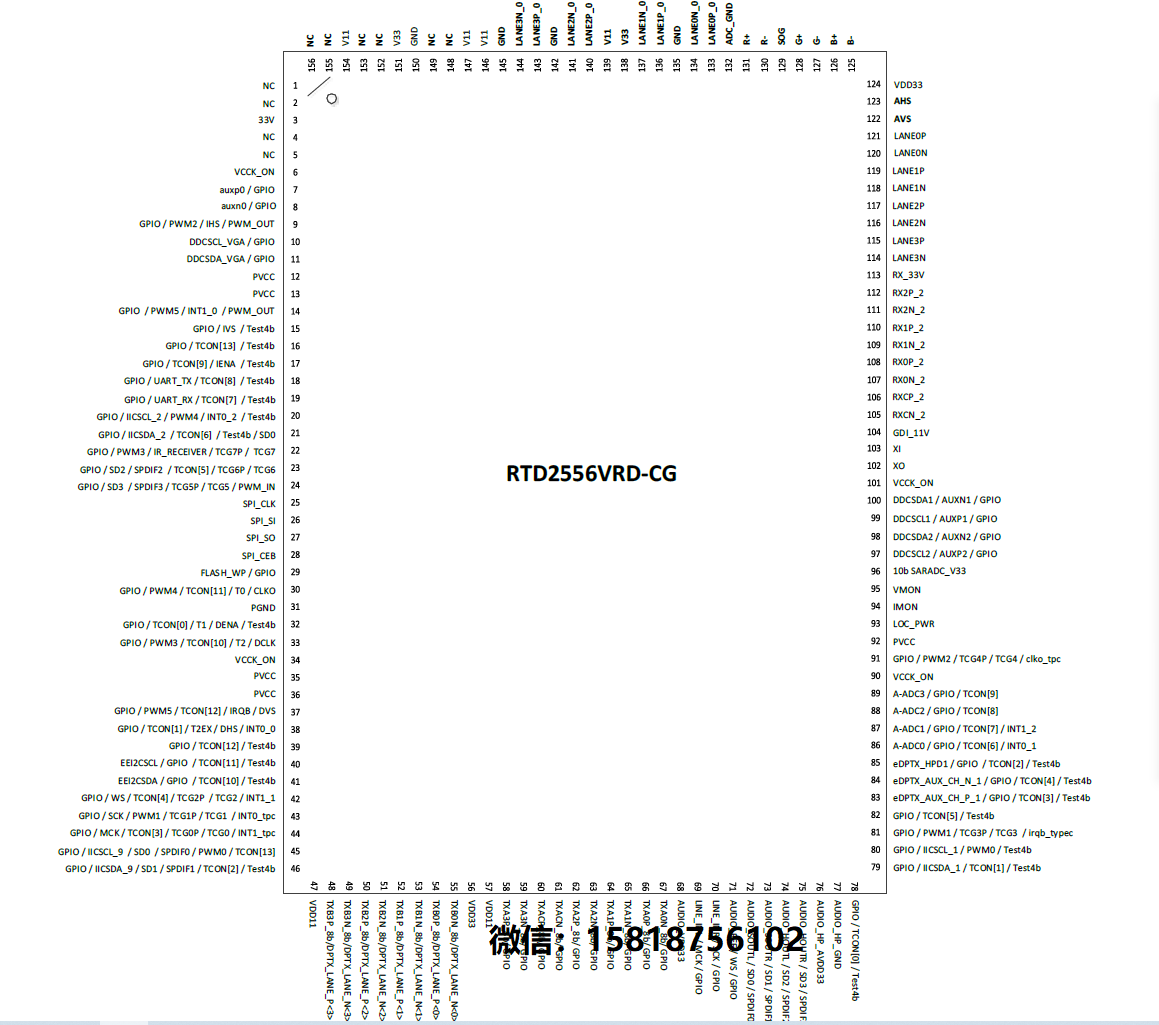

• 型号：RTD2556VD

• 定位：中高端显示器控制器，适用于显示器、一体机、嵌入式显示系统

• 输入接口：

• 1×模拟 RGB（VGA）

• 2×DisplayPort 1.2（支持 HDCP 1.4）

• 1×HDMI 1.4（支持 HDCP 1.4）

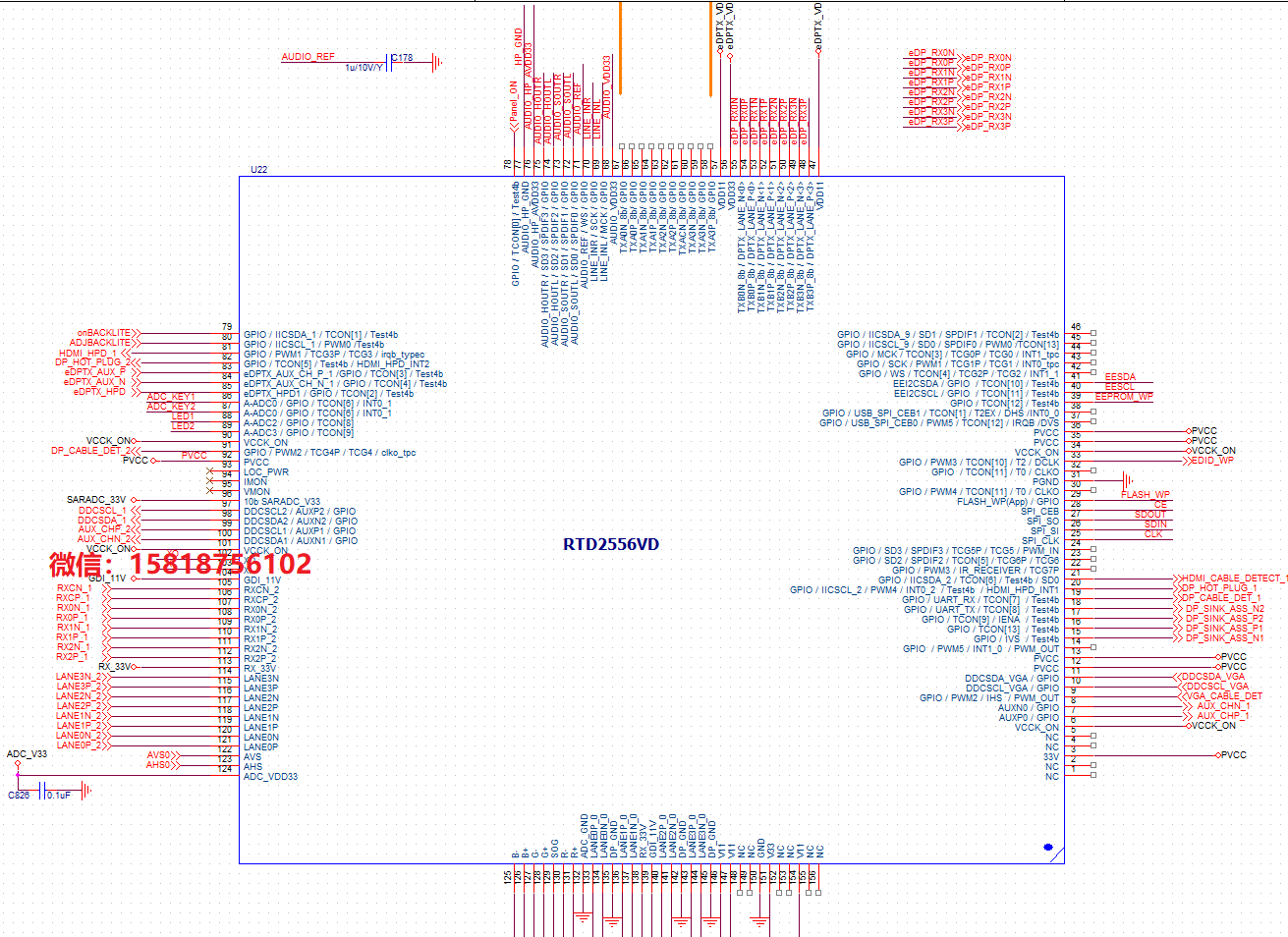

二、输入接口详情

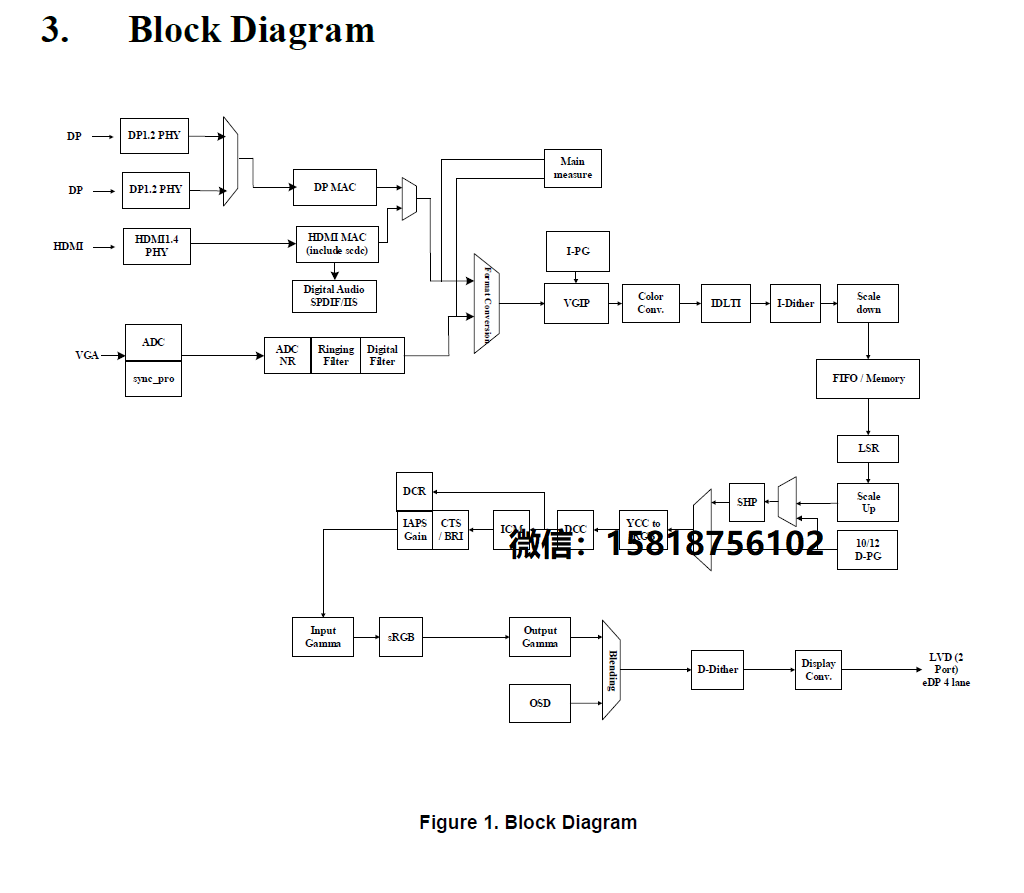

三、图像处理与色彩控制

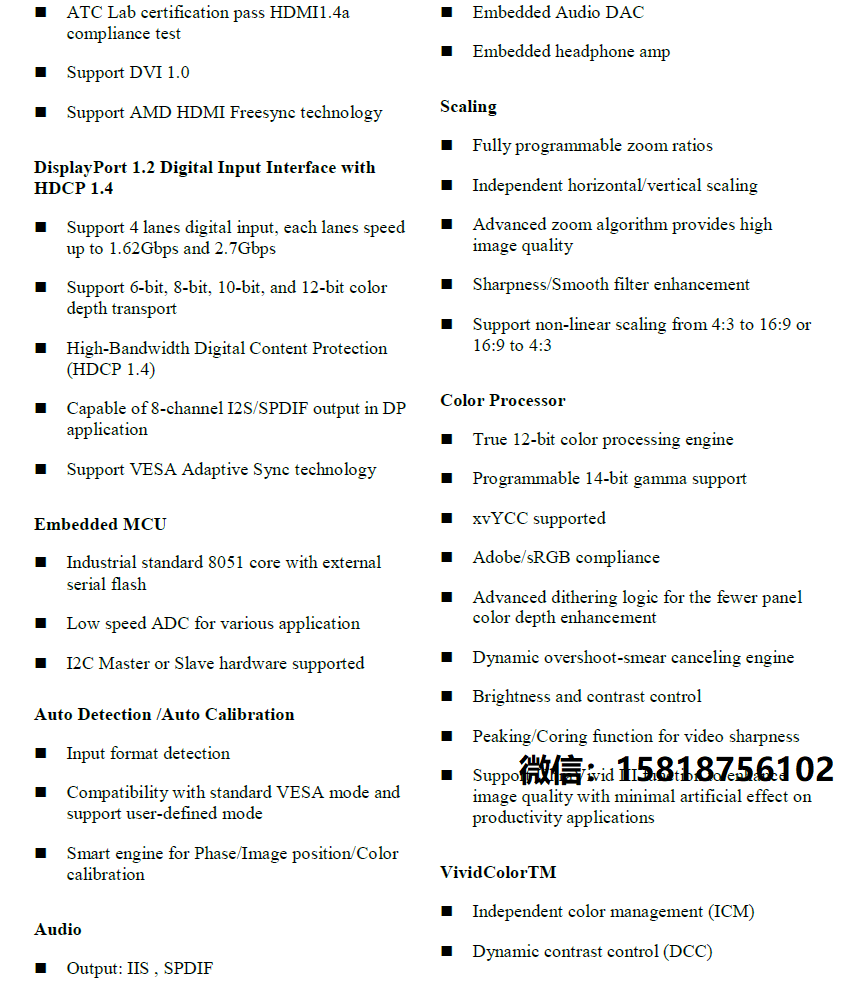

• 色彩处理引擎：

• 真 12-bit 色彩处理

• 支持 14-bit Gamma、12-bit 3D Gamma

• 支持 xvYCC、sRGB、Adobe RGB 色域

• 支持动态过冲-拖影消除、亮度/对比度控制、锐化（Peaking/Coring）

• 图像增强：

• UltraVivid II：增强图像质量，减少人工痕迹

• 支持非线性缩放（4:3 ↔ 16:9）

• 支持独立水平/垂直缩放

• 支持 90°/180°/270° 旋转

• 支持锐化/平滑滤波器

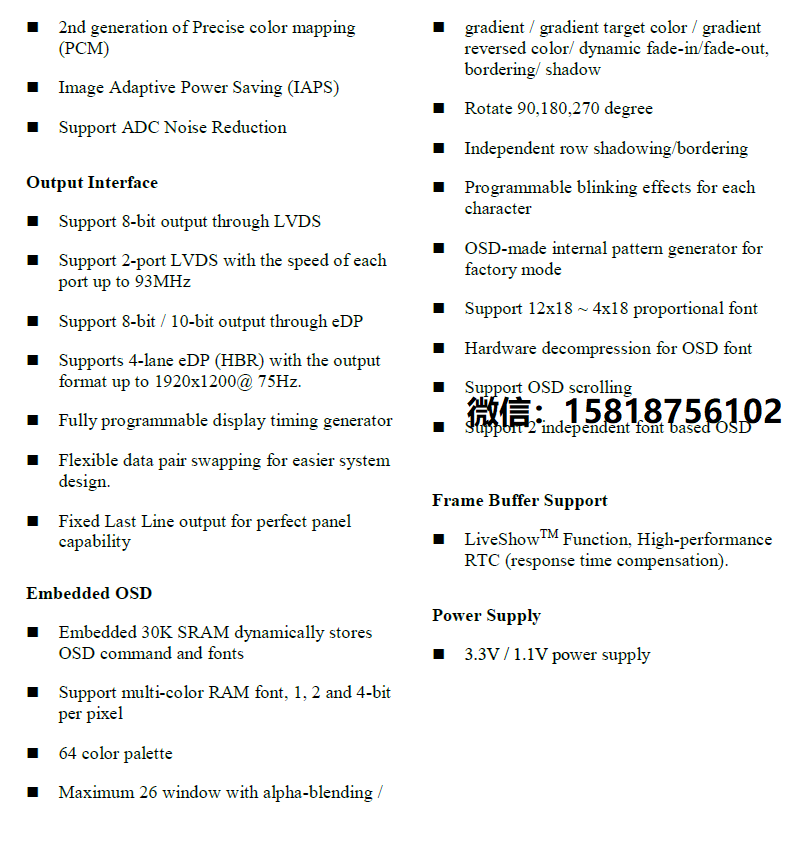

四、输出接口与显示支持

• LVDS 输出：

• 支持 2 端口，每端口速率最高 93MHz

• 支持 8-bit 输出

• 支持固定最后一行输出（Fixed Last Line）

• eDP 输出：

• 支持 4-lane eDP（HBR）

• 支持 8-bit / 10-bit 输出

• 支持最高 1920×1200@75Hz

• 支持数据对交换，便于 PCB 设计

• 显示控制：

• 可编程显示时序发生器

• 支持 VESA 标准模式及用户自定义模式

• 支持智能图像相位/位置/颜色校准引擎

五、OSD（屏幕菜单显示）

• OSD 存储：内置 30K SRAM

• 字模支持：1/2/4-bit 色深，64色调色板

• 窗口数量：最多 26 个窗口

• 特效支持：

• Alpha 混合、渐变、反色、淡入淡出、边框、阴影

• 字符闪烁、滚动、硬件解压

• 字体比例：12×18 ~ 4×18

• 工厂模式：内置图案发生器，便于产线调试

六、音频功能

• 音频输出接口：I²S、SPDIF

• 内置音频 DAC

• 内置耳机放大器

七、系统与控制

• MCU：工业标准 8051 内核，外接 SPI Flash

• ADC：4 路，用于按键等应用

• PWM：6 通道高分辨率输出，频率可调

• 时钟系统：仅需 14.318MHz 晶振即可生成全系统时钟

• LVR：可编程低电压复位

• I²C：支持主/从模式

八、电源与功耗

• 供电电压：3.3V / 1.1V

• 低功耗设计，适合嵌入式应用

九、认证与兼容性

• ATC 实验室认证：通过 HDMI 1.4a 兼容性测试

• 支持 HDCP 1.4（HDMI/DP/DVI）

• 支持 VESA Adaptive Sync（DP）

• 支持 FreeSync（HDMI）
