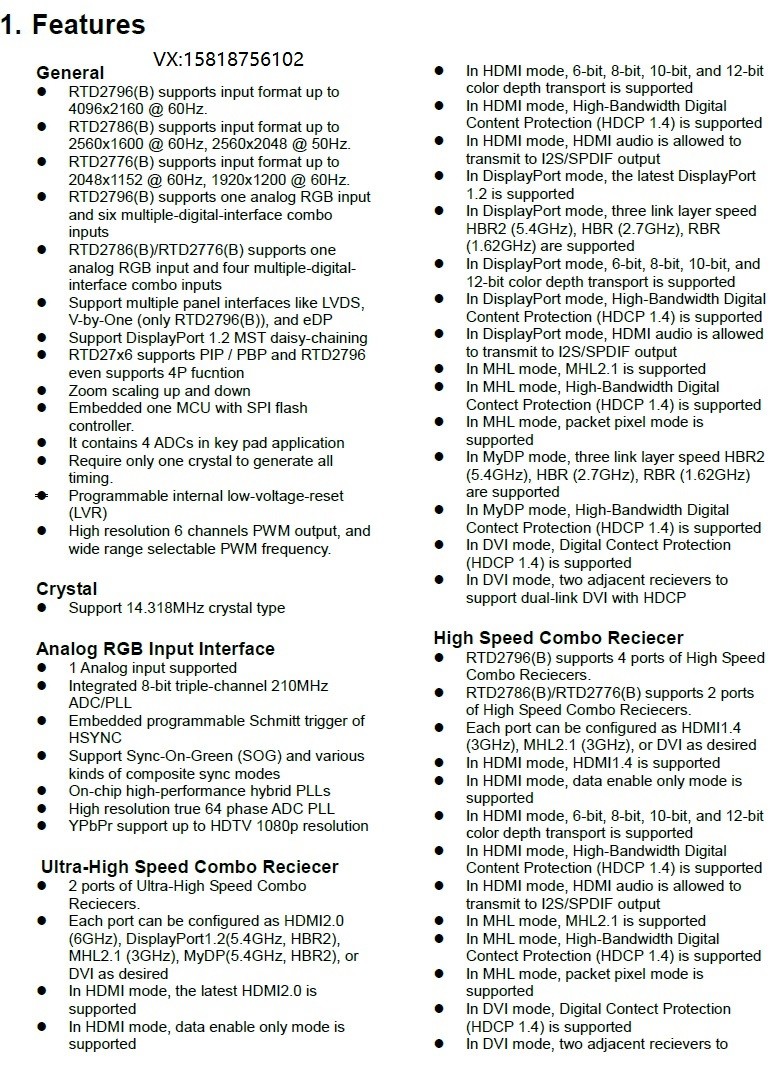

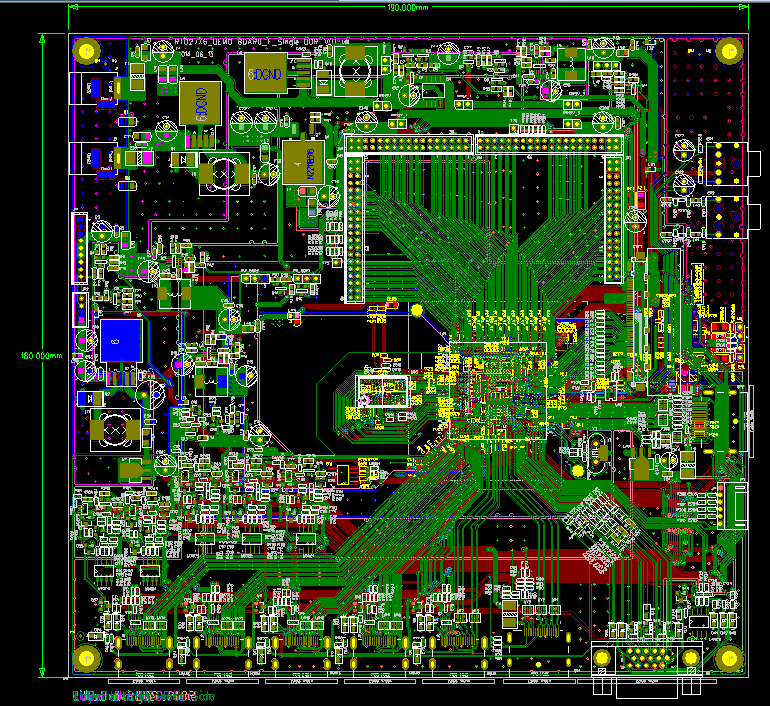

一、产品定位与概述

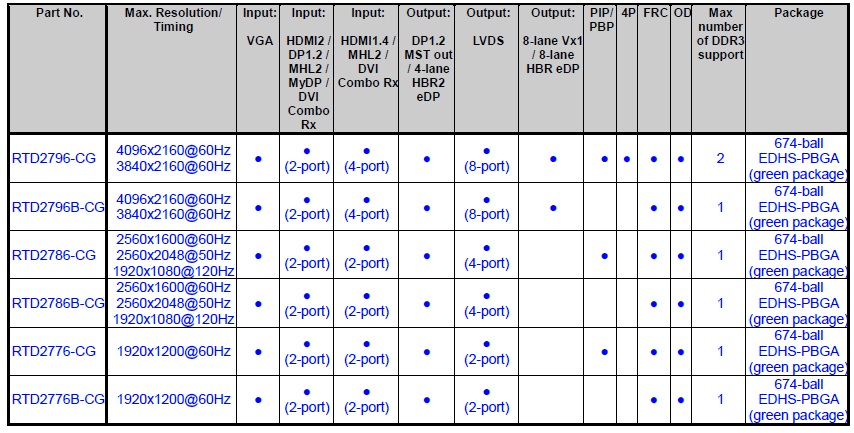

• 系列型号：

• RTD2796(B)-CG：旗舰型，支持 4K@60Hz，V-by-One 和 eDP 输出

• RTD2786(B)-CG：中高端，支持 2560×1600@60Hz

• RTD2776(B)-CG：主流型，支持 1920×1200@60Hz

• 应用场景：

• 显示器、一体机、嵌入式显示系统

二、输入接口支持（Combo RX 端口）

• 输入分辨率上限：

• RTD2796：4096×2160@60Hz（4K）

• RTD2786：2560×1600@60Hz / 2560×2048@50Hz

• RTD2776：1920×1200@60Hz / 2048×1152@60Hz

• 支持特性：

• HDCP 1.4（部分支持 HDCP 2.2）

• 色深：6/8/10/12-bit

• 音频输出：I²S / SPDIF

• 支持 FreeSync、Adaptive Sync、数据使能模式

三、输出接口能力

• 输出分辨率上限：

• RTD2796：4096×2160@60Hz（V-by-One / eDP）

• RTD2786：2560×1600@60Hz（eDP）

• RTD2776：1920×1200@60Hz（eDP）

• 其他输出特性：

• 支持 8-bit / 10-bit 输出

• 支持 Fixed Last Line、数据对交换

• 支持独立行阴影/边框、90°/180°/270°旋转

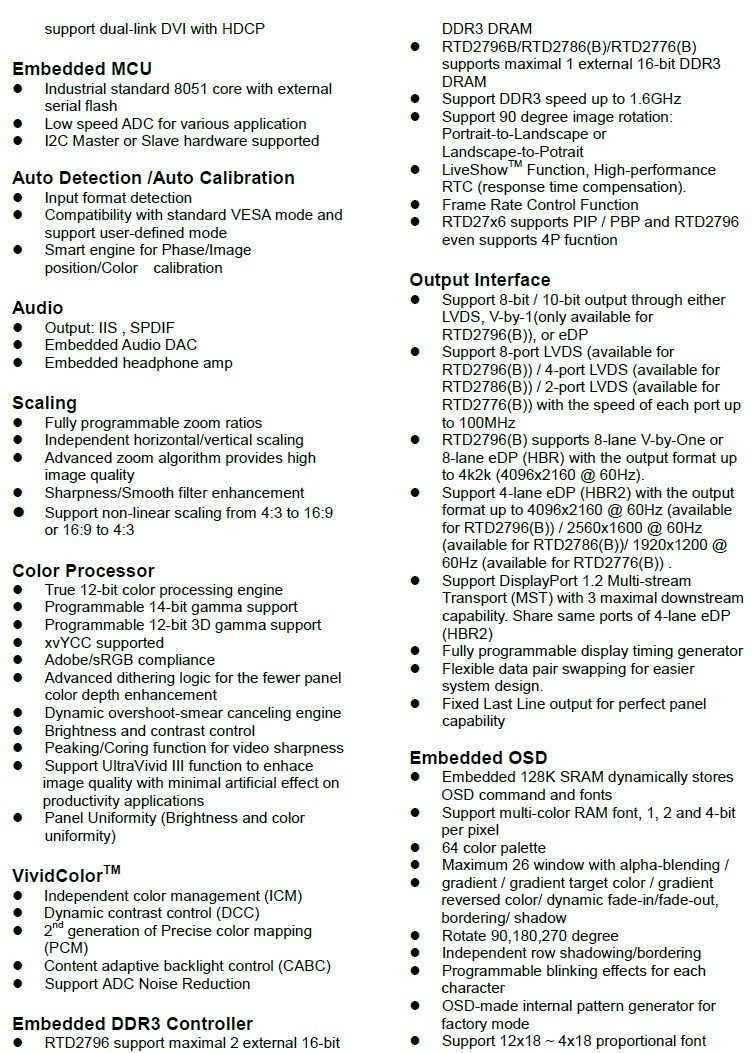

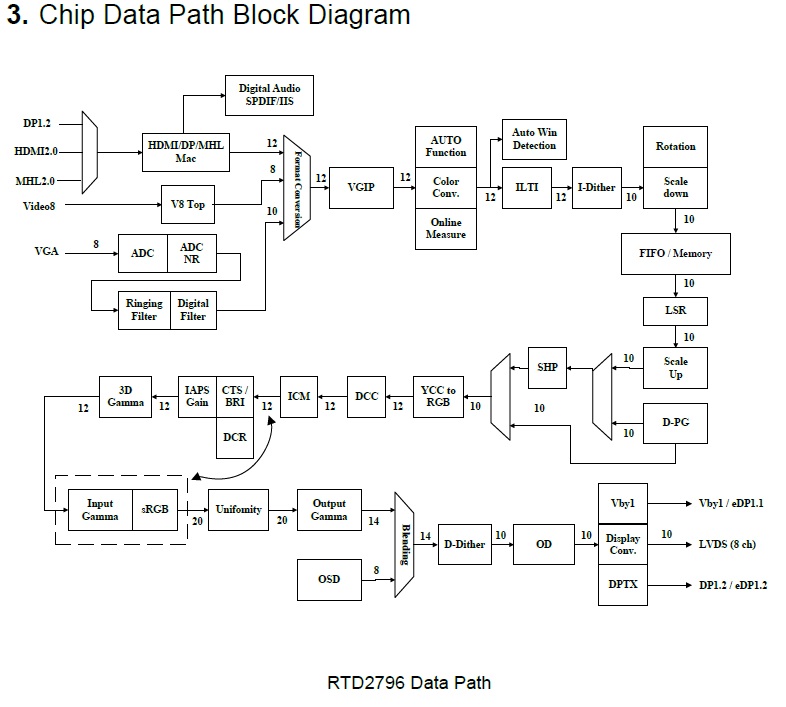

四、图像处理与色彩控制

• 色彩引擎：

• 真 12-bit 色彩处理

• 支持 14-bit Gamma、12-bit 3D Gamma

• 支持 xvYCC、sRGB、Adobe RGB、BT.2020

• 支持 Adaptive Tone Mapping、EOTF（SMPTE 2084）

• 图像增强：

• 动态过冲-拖影消除

• 锐化/平滑滤波、Peaking/Coring

• 高级抖动算法、ADC 降噪

• UltraVivid III 图像增强（低人工痕迹）

• 面板均匀性补偿（亮度/色彩）

• 缩放与旋转：

• 支持非线性缩放（4:3 ↔ 16:9）

• 独立水平/垂直缩放

• 支持 90°/180°/270° 旋转

五、OSD 与显示菜单

• OSD 存储：内置 128K SRAM

• 字模支持：1/2/4-bit 色深，64色调色板

• 窗口数量：最多 26 个窗口

• 特效支持：

• Alpha 混合、渐变、反色、淡入淡出、边框、阴影

• 字符闪烁、滚动、硬件解压

• 字体比例：12×18 ~ 4×18

• 工厂模式：内置图案发生器

六、多画面功能

• PIP/PBP：支持画中画/分屏功能

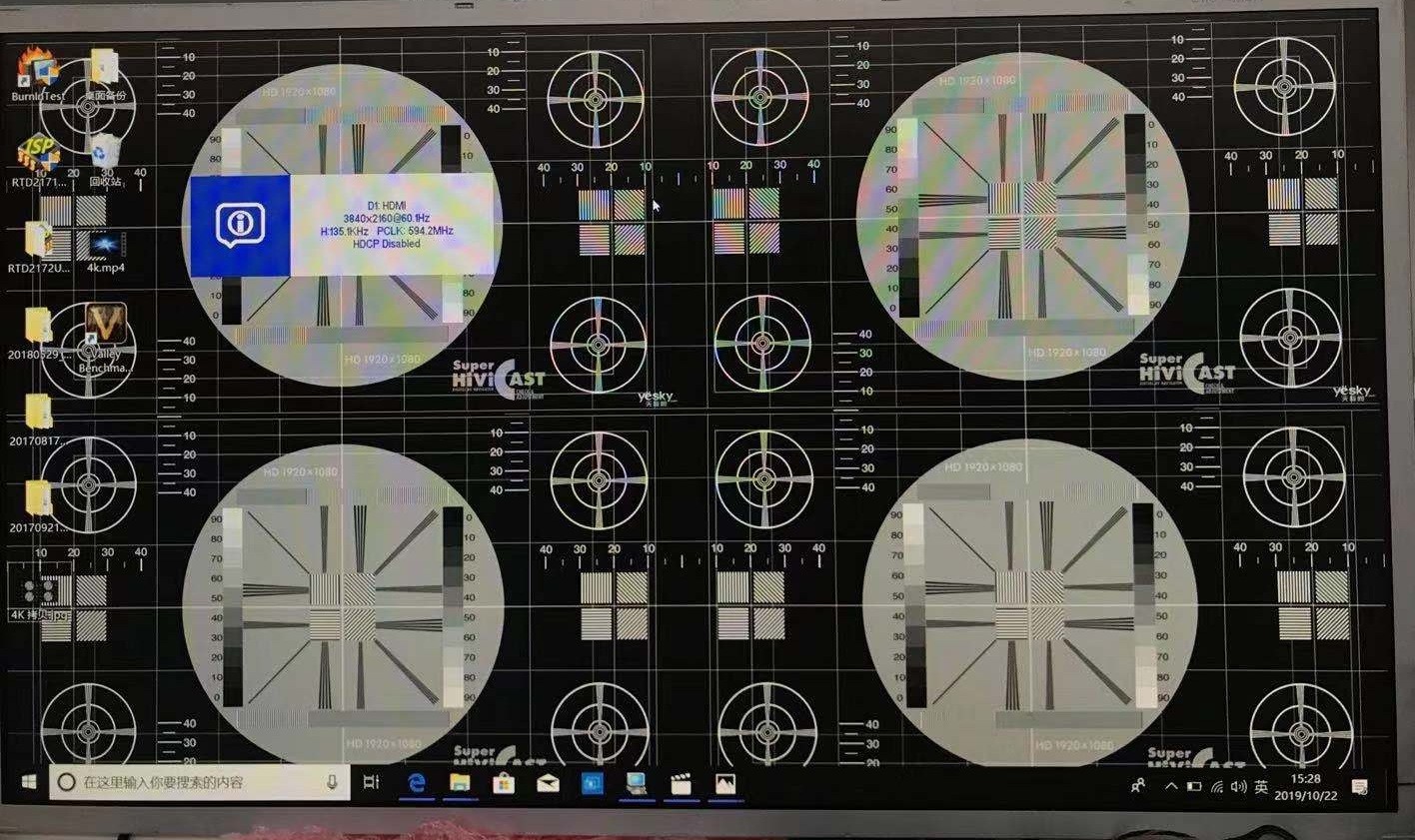

• 4P 分屏（仅 RTD2796）：支持 4 个 4K 窗口同时显示

• 帧率控制：支持 Frame Rate Control（FRC）

七、音频功能

• 输出接口：I²S、SPDIF

• 内置音频 DAC

• 内置耳机放大器

八、系统与控制

• MCU：8051 内核，外接 SPI Flash

• ADC：4 路，用于按键等应用

• PWM：6 通道高分辨率输出

• 时钟：单晶振 14.318MHz 生成全系统时钟

• LVR：可编程低电压复位

九、内存支持（仅 RTD2796/RTD2786/RTD2776）

• DDR3 控制器：

• 支持外部 16-bit DDR3，最高 1.6GHz

• RTD2796 最多支持 2 颗 DDR3

• 用于图像缓存、OSD、帧缓冲等

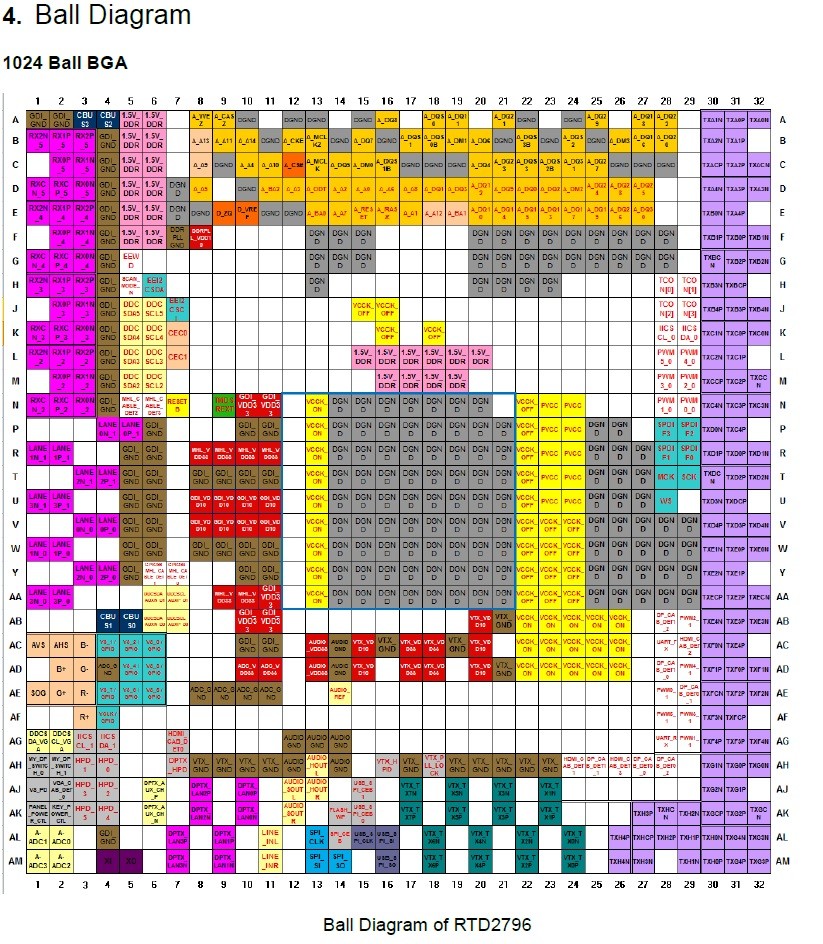

十、封装与环保

• 封装类型：674-ball EDHS-PBGA（绿色无铅封装）
