RTD2136N 一体机AIO eDP转LVDS显示芯片

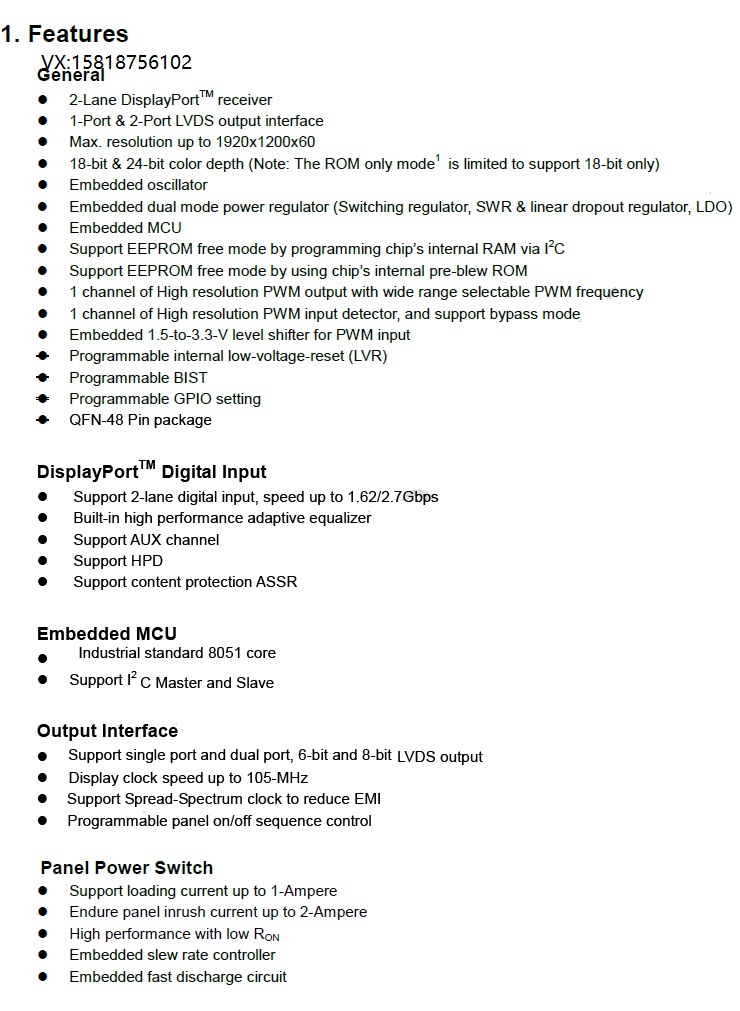

一、主要特性（Features）

1. 显示接口

• 2通道 DisplayPort™ 接收器

• 支持2通道数字输入，速率高达1.62/2.7Gbps

• 内置高性能自适应均衡器

• 支持AUX通道、HPD（热插拔检测）

• 支持内容保护（ASSR）

• LVDS输出接口

• 支持1端口或2端口LVDS输出

• 最高分辨率支持1920×1200@60Hz

• 支持18位和24位色深（注：ROM only模式下仅支持18位）

• 显示时钟频率最高达105MHz

• 支持展频时钟（Spread-Spectrum Clock）以降低EMI

2. 嵌入式功能

• 内置MCU

• 工业标准8051内核

• 支持I²C主从模式

• 支持通过I²C编程内部RAM实现无EEPROM模式

• 支持使用芯片内部预烧录ROM实现无EEPROM模式

• PWM功能

• 1通道高分辨率PWM输出，频率范围可调

• 1通道高分辨率PWM输入检测，支持旁路模式

• 内置1.5V至3.3V电平转换器，用于PWM输入

• 面板控制

• 可编程面板开关时序控制

• 支持高达1A的负载电流

• 可承受高达2A的瞬时电流

• 内置压摆率控制器和快速放电电路

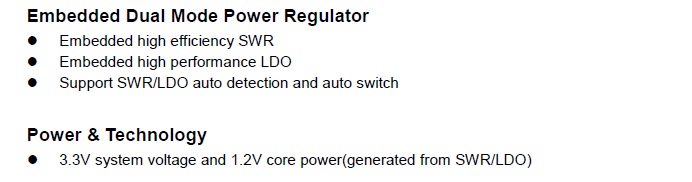

3. 电源管理

• 嵌入式双模式电源调节器

• 集成高效开关稳压器（SWR）

• 集成高性能线性稳压器（LDO）

• 支持SWR/LDO自动检测与自动切换

• 系统电压：3.3V

• 核心电压：1.2V（由SWR或LDO生成）

4. 其他功能

• 内置振荡器

• 可编程内部低电压复位（LVR）

• 可编程BIST（内置自测试）

• 可编程GPIO设置

• 封装形式：QFN-48引脚
