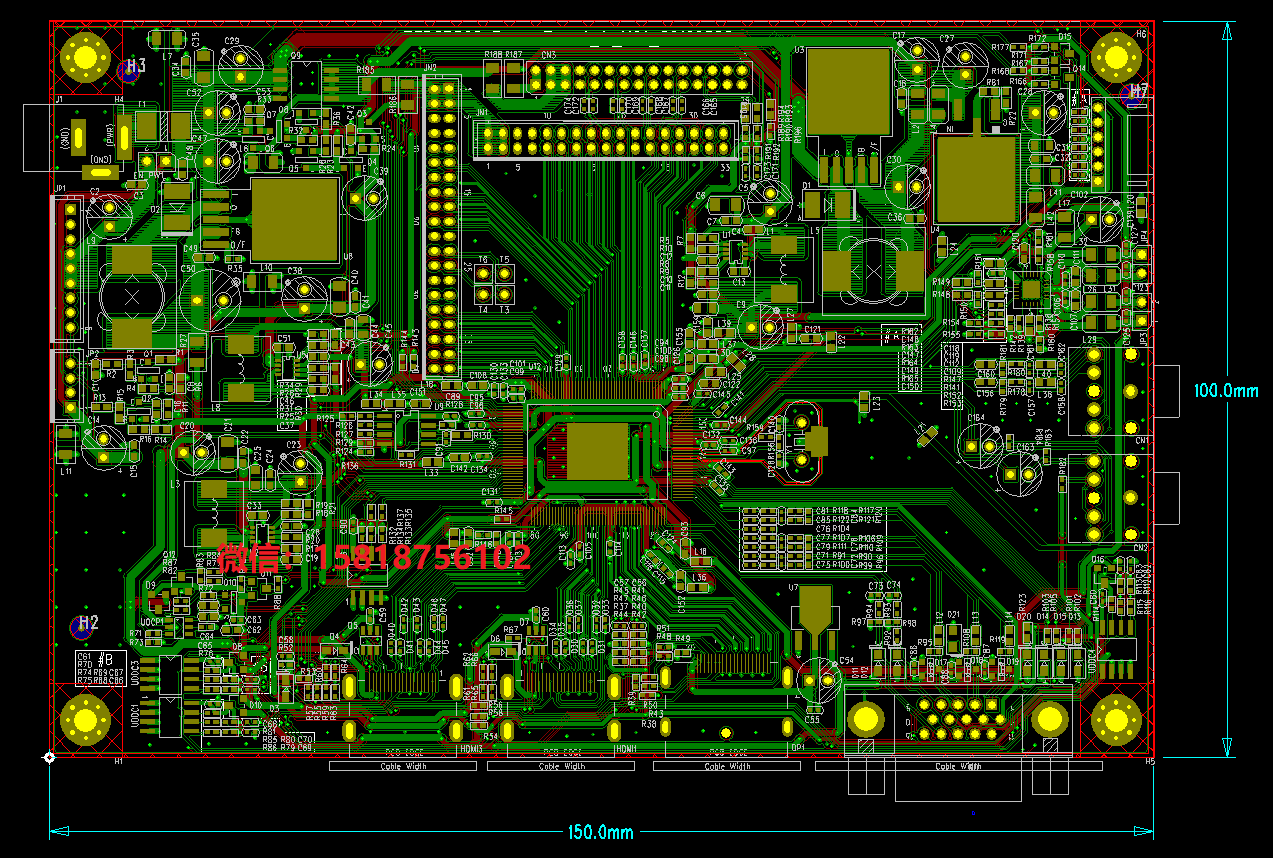

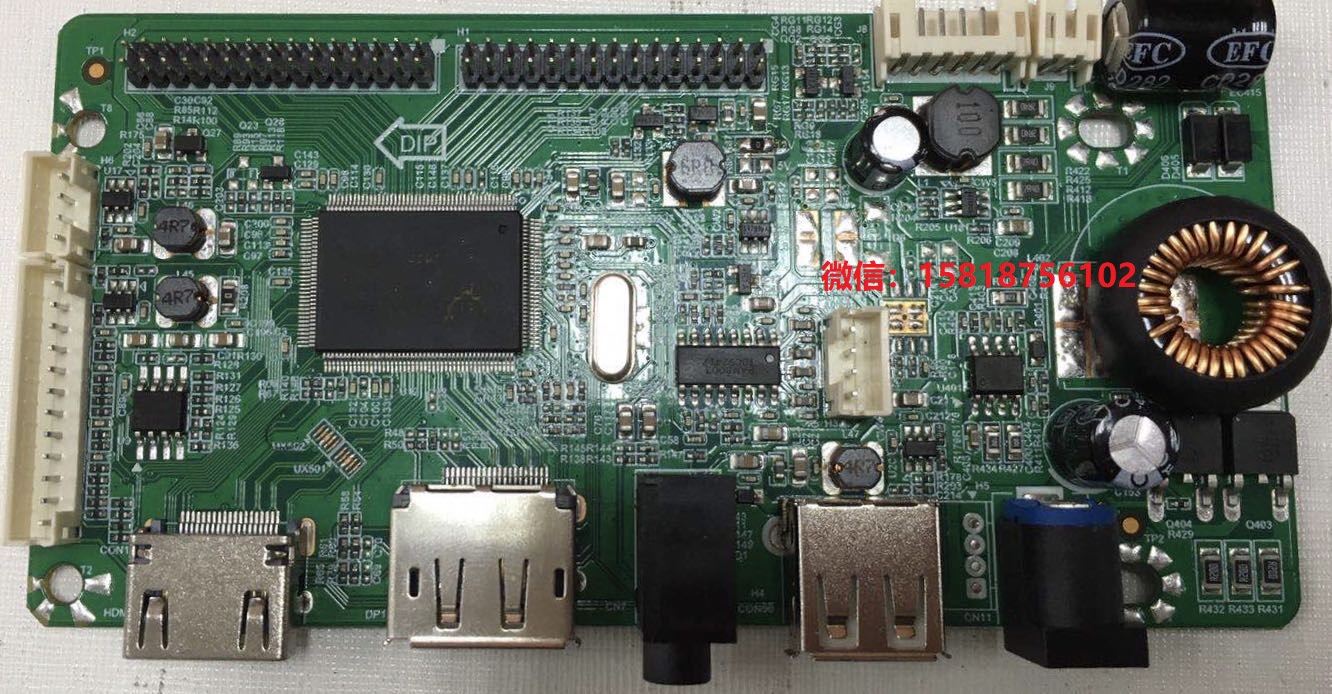

RTD2556QR主要用作小封装 2560x1440@60hz 2K 4ch LVDS & eDP 屏显示，支持按键菜单操作，支持串口通信控制等功能定制。

一、产品概述

RTD2556QR-CG 是一款高集成度、高性能的显示器控制芯片，支持多种输入接口（模拟 RGB、DVI、HDMI、MHL、DisplayPort），内置图像处理引擎、音频 DAC、MCU、OSD 控制等功能，适用于高分辨率液晶显示器、嵌入式显示系统等。

二、主要特性

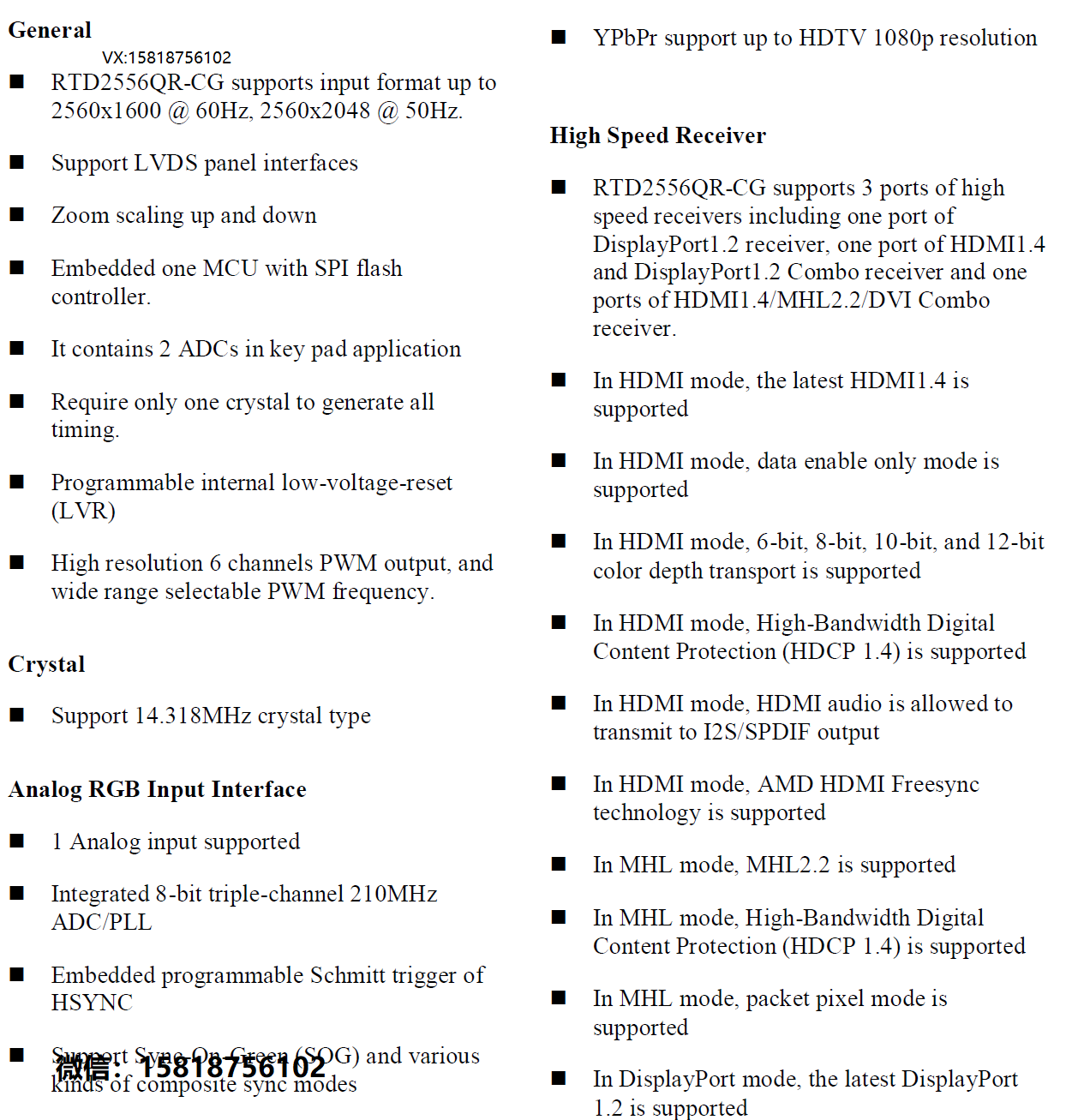

1. 输入接口支持

✅ 模拟 RGB 输入

• 支持 1 路模拟 RGB 输入

• 内置 8-bit 三通道 210MHz ADC/PLL

• 支持 Sync-On-Green（SOG）及多种复合同步模式

• 支持 YPbPr 分量输入，最高支持 1080p

✅ DVI 输入

• 支持 DVI 1.0 标准

• 支持 HDCP 1.4 内容保护

• 支持双链路 DVI（通过两个相邻接收器实现）

✅ HDMI 输入（1.4 标准）

• 支持 2 路 HDMI 1.4/MHL 2.2/DVI 组合输入

• 支持高达 3GHz 输入速率

• 支持 6/8/10/12-bit 色深

• 支持 HDCP 1.4

• 支持音频通过 I²S/SPDIF 输出

• 支持 AMD FreeSync 和 VESA Adaptive Sync

✅ MHL 输入（2.2 标准）

• 支持 MHL 2.2

• 支持 HDCP 1.4

• 支持 Packet Pixel 模式

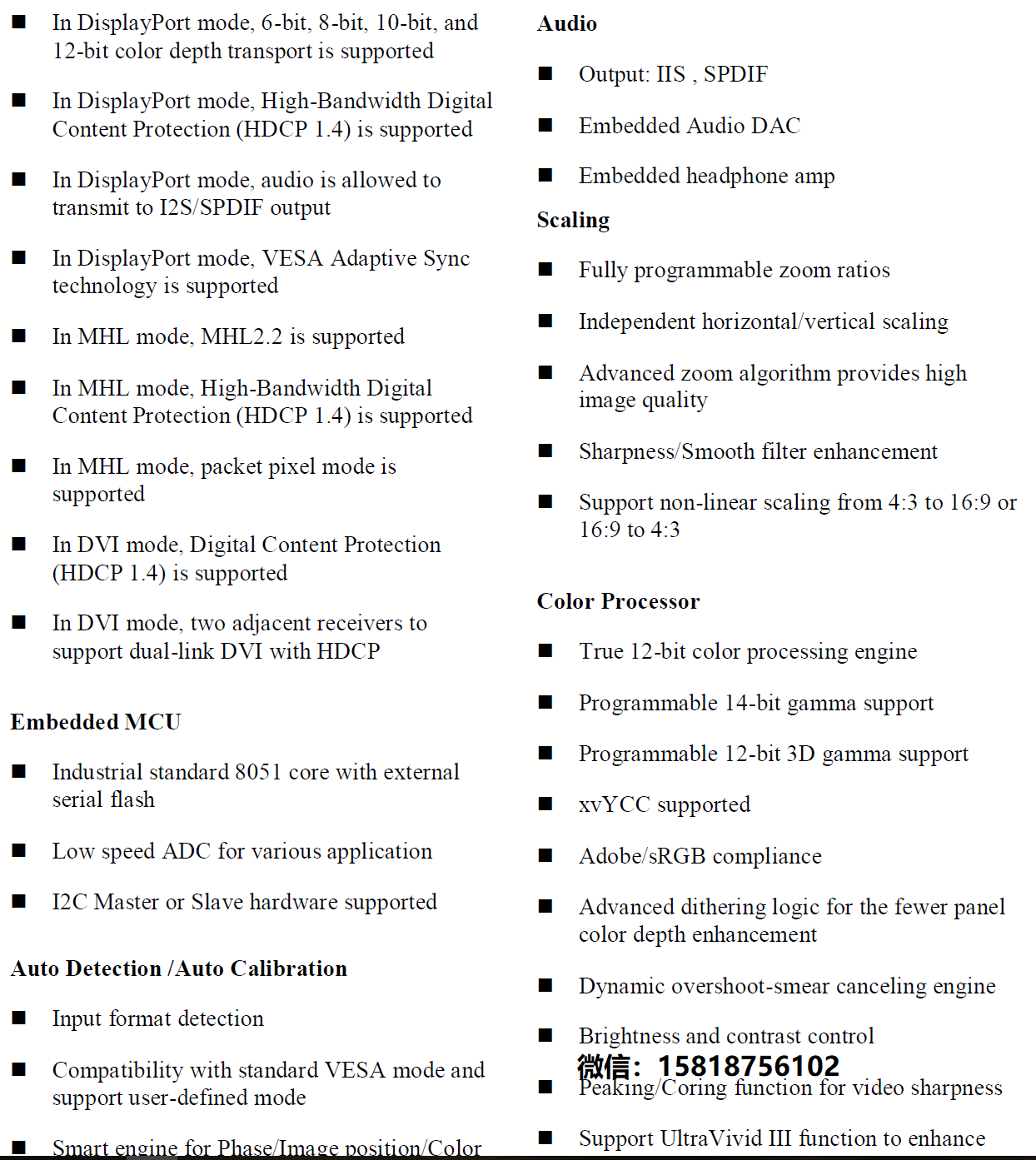

✅ DisplayPort 输入（1.2 标准）

• 支持 1 路 DP 1.2 输入 + 1 路 HDMI/DP 组合输入

• 支持 4 通道，速率高达 2.7Gbps

• 支持 6/8/10/12-bit 色深

• 支持 HDCP 1.4

• 支持音频通过 I²S/SPDIF 输出（最多 8 通道）

• 支持 VESA Adaptive Sync

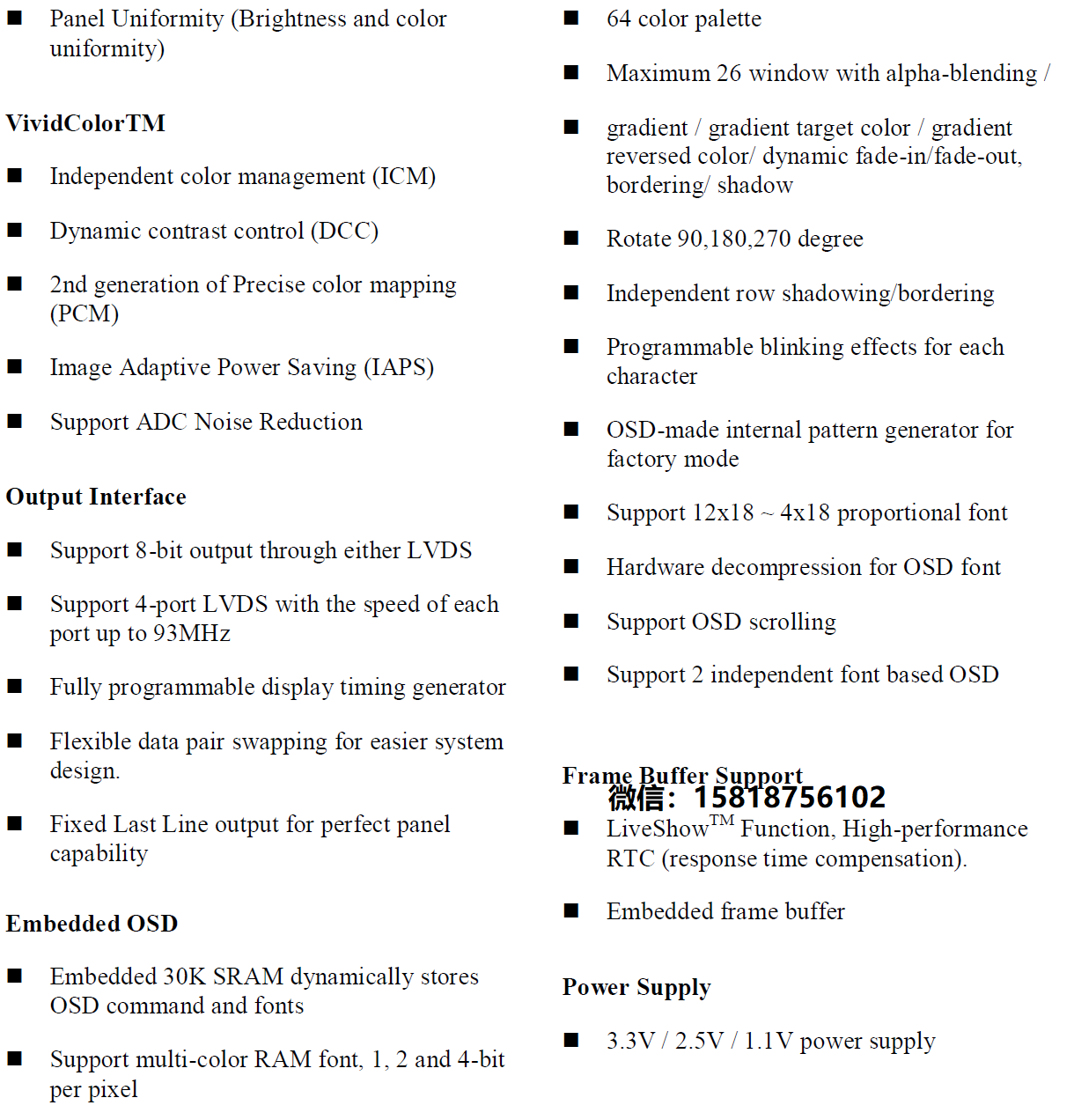

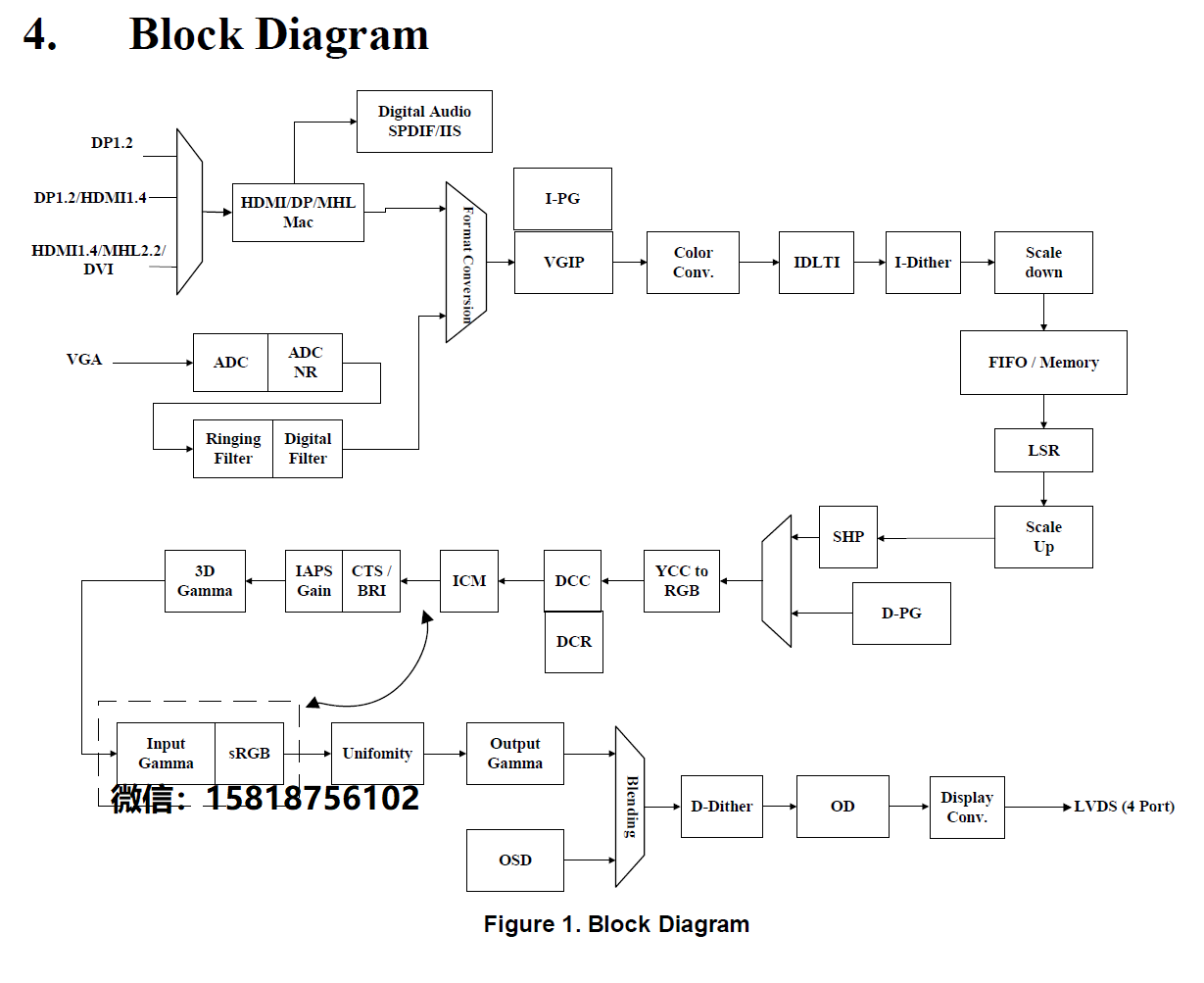

2. 图像处理功能

• 支持任意比例缩放（上下、左右独立缩放）

• 支持非线性缩放（4:3 ↔ 16:9）

• 支持图像旋转（90°、180°、270°）

• 支持锐化/平滑滤波

• 支持动态对比度控制（DCC）

• 支持独立色彩管理（ICM）

• 支持 xvYCC、sRGB、Adobe RGB 色彩标准

• 支持 UltraVivid III 图像增强

• 支持高级抖动算法，优化低色深显示

• 支持图像自适应省电技术（IAPS）

• 支持 ADC 降噪

• 支持第二代精准色彩映射（PCM）

• 支持动态过冲-拖影消除引擎

• 支持亮度、对比度、色调、饱和度调节

• 支持自动检测与自动校准

• 支持 VESA 标准时序及用户自定义模式

3. 输出接口

✅ LVDS 输出

• 支持 4 端口 LVDS

• 每端口速率高达 93MHz

• 支持 8-bit 输出

✅ eDP 输出

• 支持 4-lane eDP（HBR）

• 最高支持 1920×1200@75Hz

• 支持 8-bit / 10-bit 输出

• 支持 Fixed Last Line 输出，完美适配面板

• 支持数据对交换，简化 PCB 设计

4. 音频功能

• 内置音频 DAC

• 内置耳机放大器

• 支持 I²S/SPDIF 音频输出

• 支持从 HDMI/DP/MHL 提取音频并输出

5. MCU 与系统控制

• 内置工业标准 8051 内核 MCU

• 外接 SPI Flash

• 支持 I²C 主/从通信

• 内置低速 ADC，用于按键等应用

• 支持可编程低电压复位（LVR）

• 支持输入格式自动检测与自动校准

• 支持 VESA 标准时序及用户自定义模式

6. OSD（屏幕菜单显示）功能

• 内置 30KB SRAM，用于存储 OSD 命令和字体

• 支持最多 26 个窗口，支持透明度、渐变、边框、阴影等效果

• 支持字符闪烁、滚动、淡入淡出等动态效果

• 支持 2 组独立字体 OSD

• 支持 12×18 到 4×18 比例字体

• 支持硬件字体解压

• 支持 OSD 内部图案生成器（用于工厂模式）

7. 电源与封装

• 电源电压：3.3V / 2.5V / 1.1V

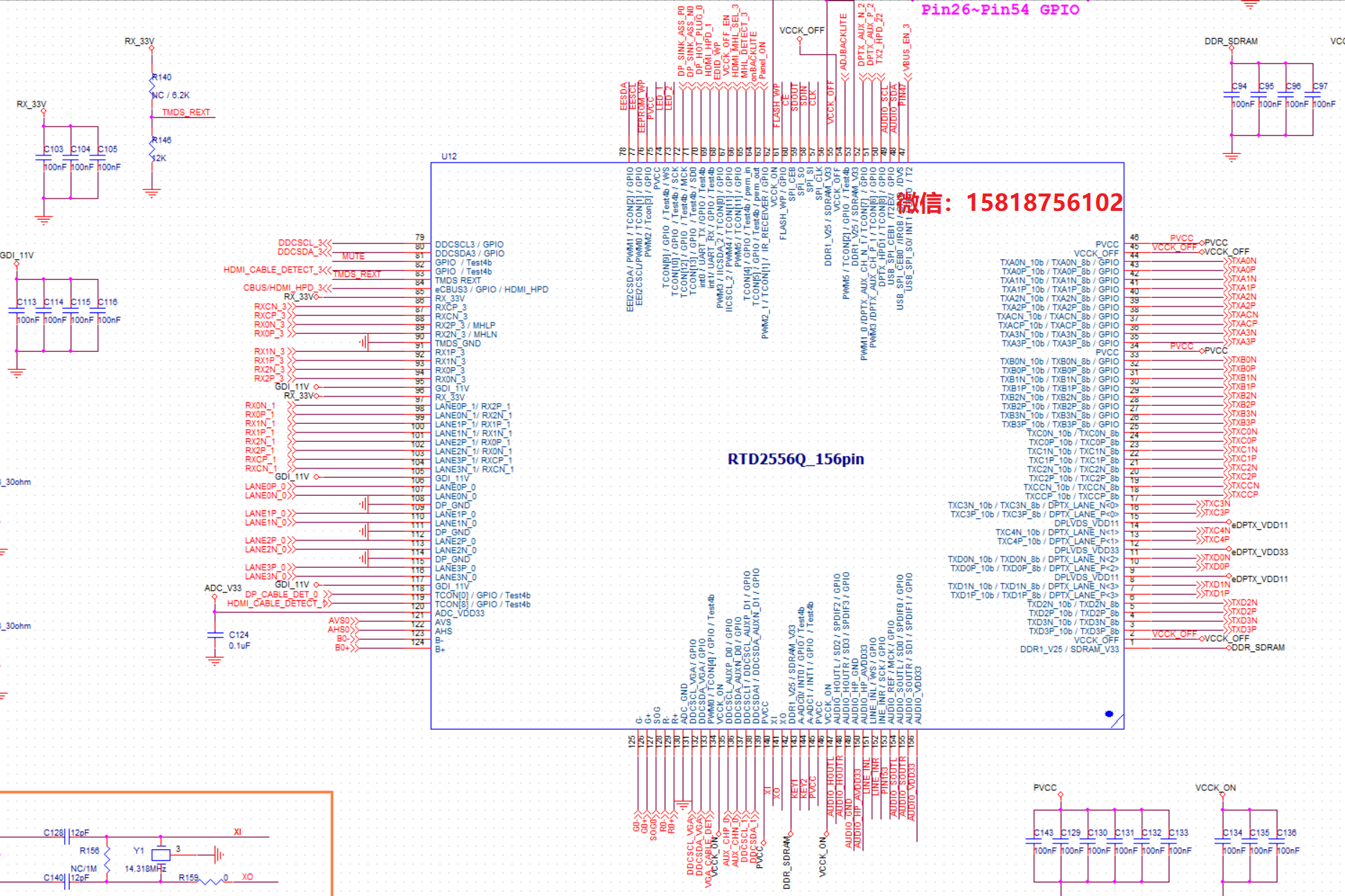

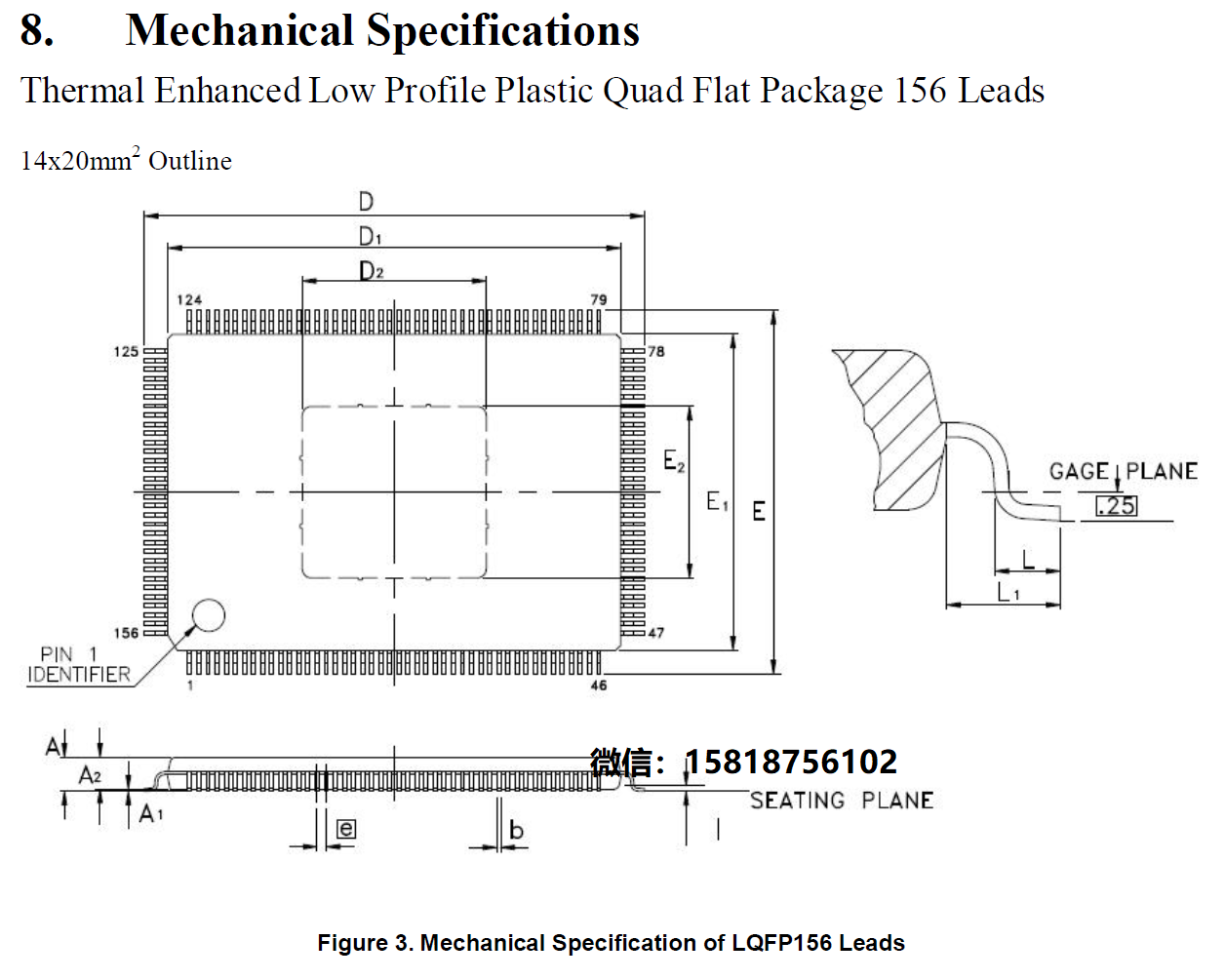

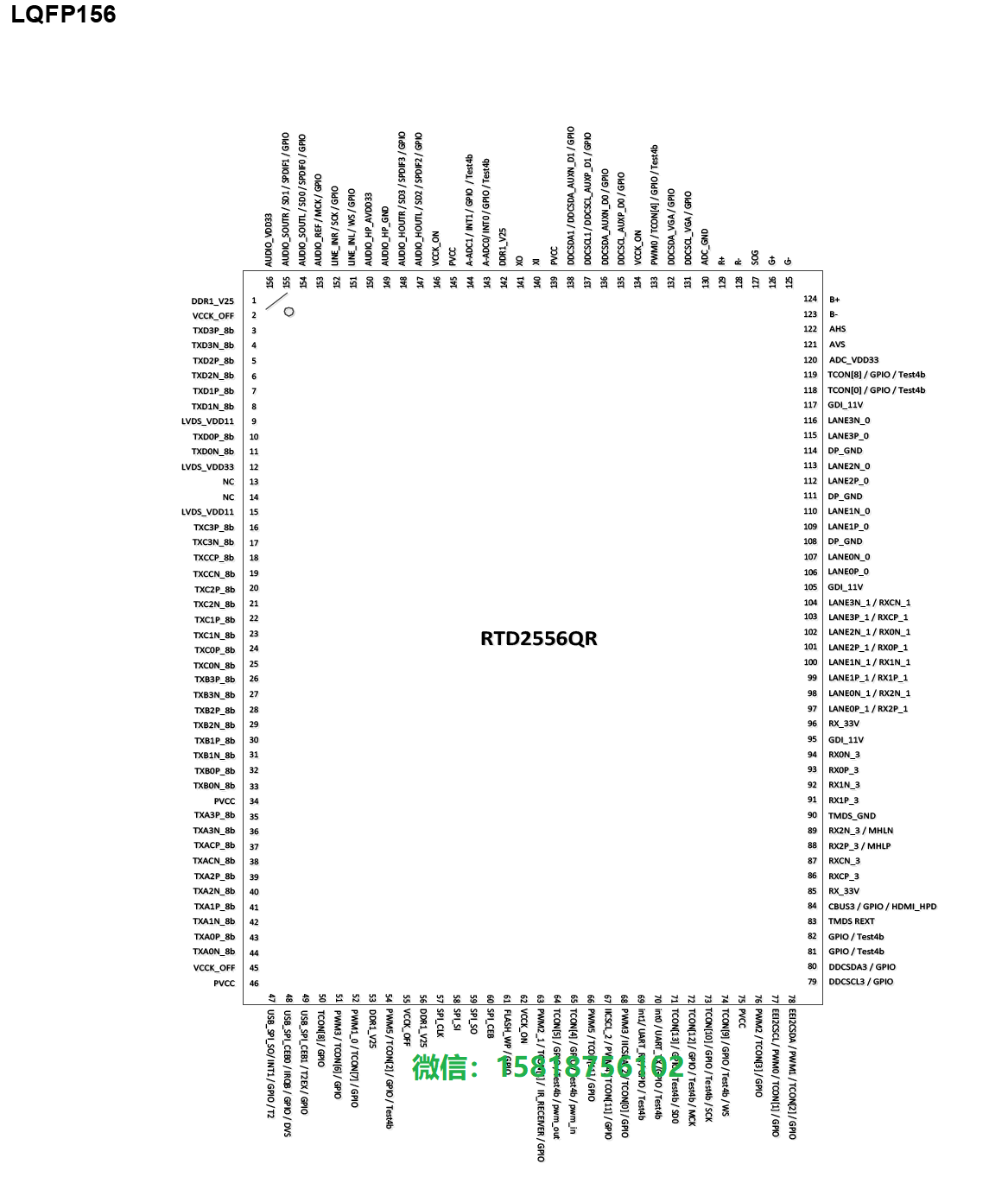

• 封装类型：LQFP156（14×20mm²，156引脚）

• 热增强型低轮廓塑料四方扁平封装，适合高集成度显示设备

三、典型应用

• 高分辨率液晶显示器（最高支持 2560×1600@60Hz）

• 嵌入式显示系统

• 工业控制显示

• 一体机、车载显示、医疗设备显示等
