RTD2785T 支持VGA+2HDMI+2DP转eDP&LVDS 2K分辨率

主要应用于2K显卡板卡市场

支持Uart串口通信，用于工控MCU通过uart指令调节参数

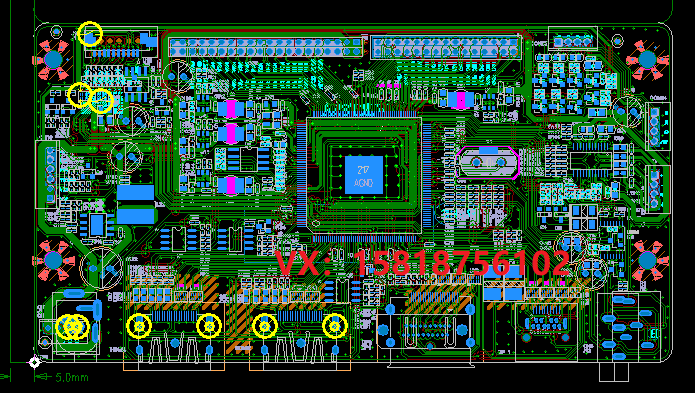

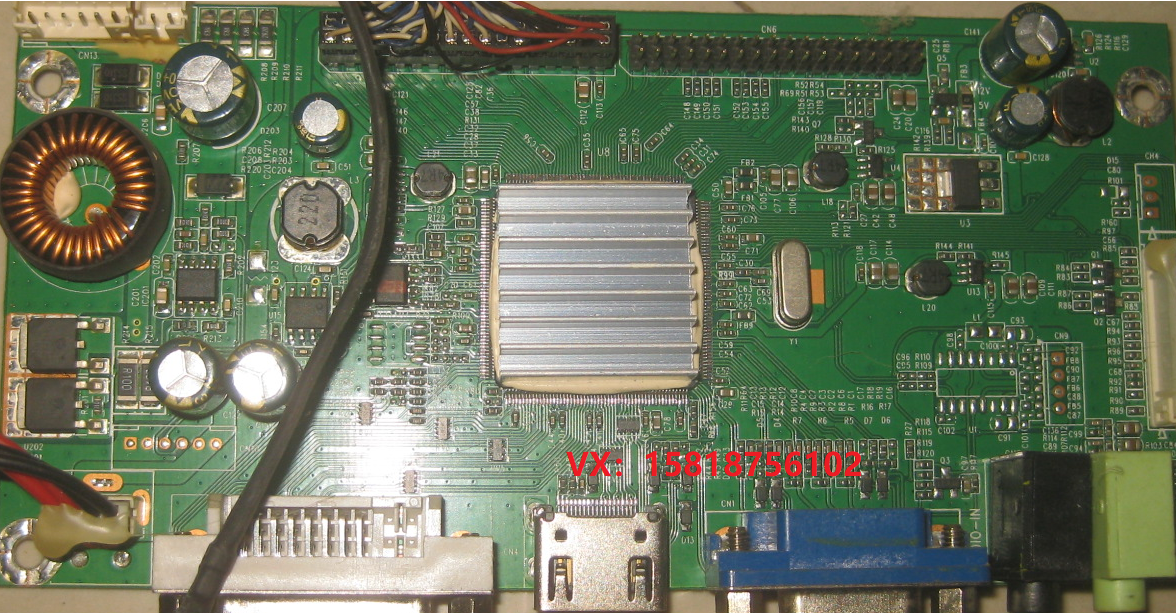

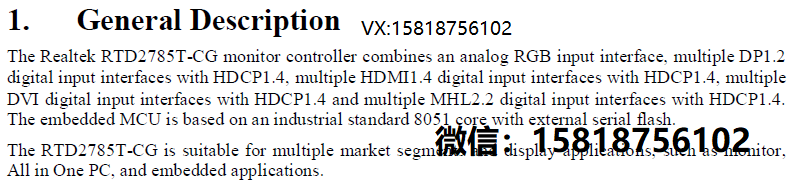

一、产品概述

RTD2785T-CG 是一款集成度高的显示器控制芯片，支持模拟 RGB 输入接口、多个符合 HDCP 1.4 标准的数字输入接口（包括 DP1.2、HDMI 1.4、MHL 2.2 和 DVI），并内置图像处理引擎、音频 DAC、MCU 和 OSD 控制等功能，适用于多种显示应用场景。

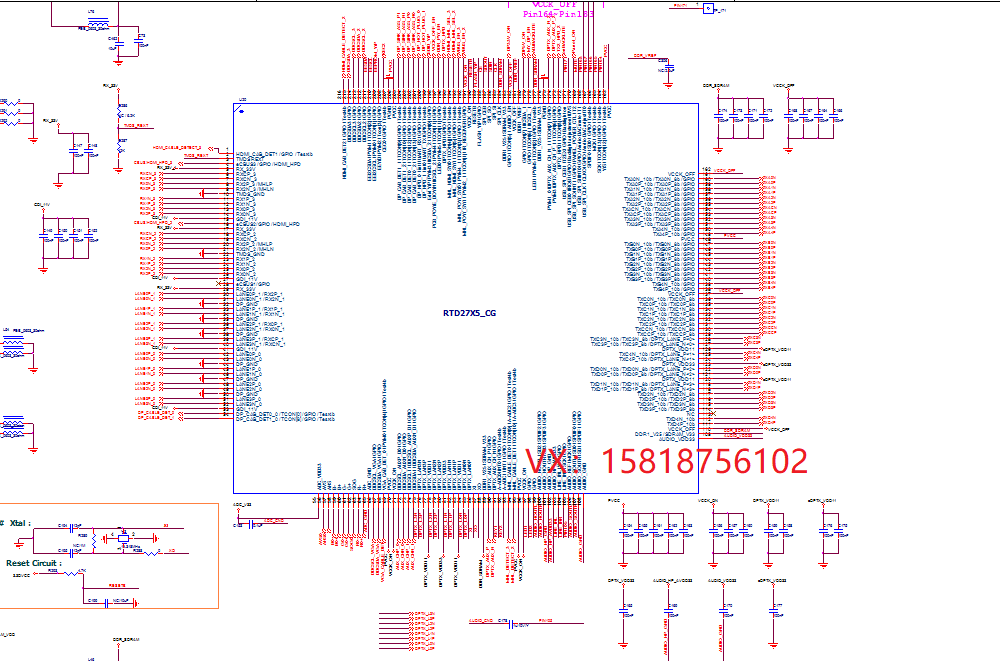

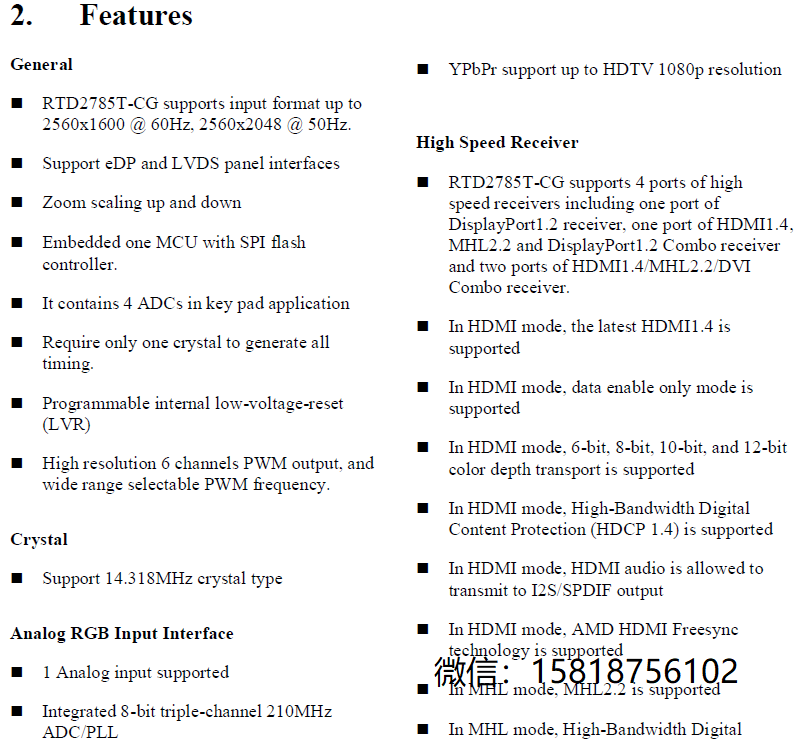

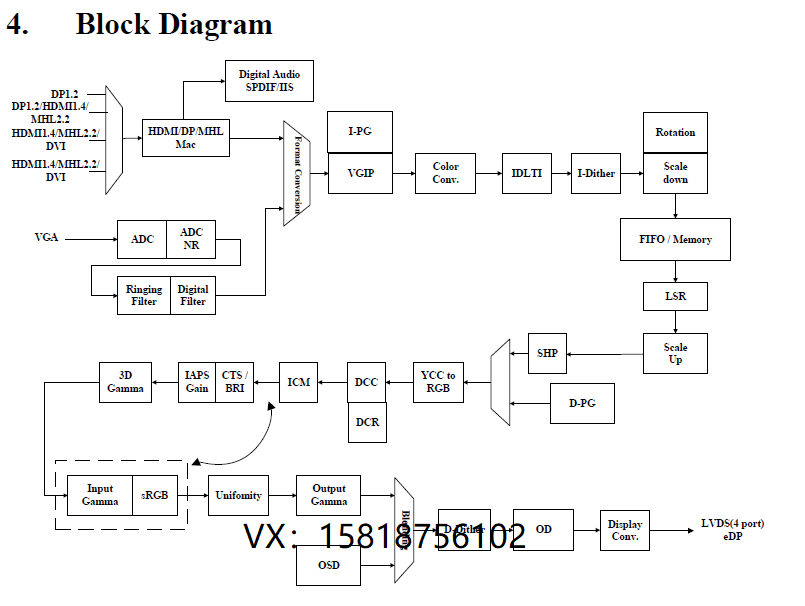

二、主要特性

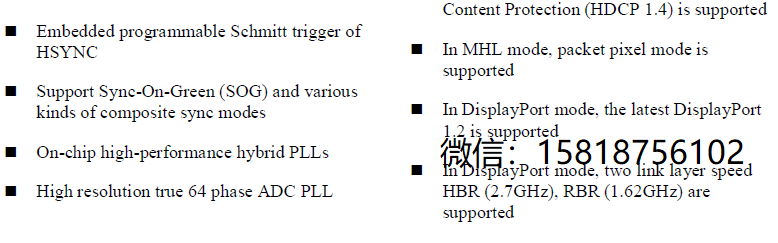

1. 输入接口支持

• 模拟 RGB 输入：支持 1 路模拟 RGB 输入，内置 8-bit 三通道 210MHz ADC/PLL，支持 Sync-On-Green（SOG）和多种复合同步模式。

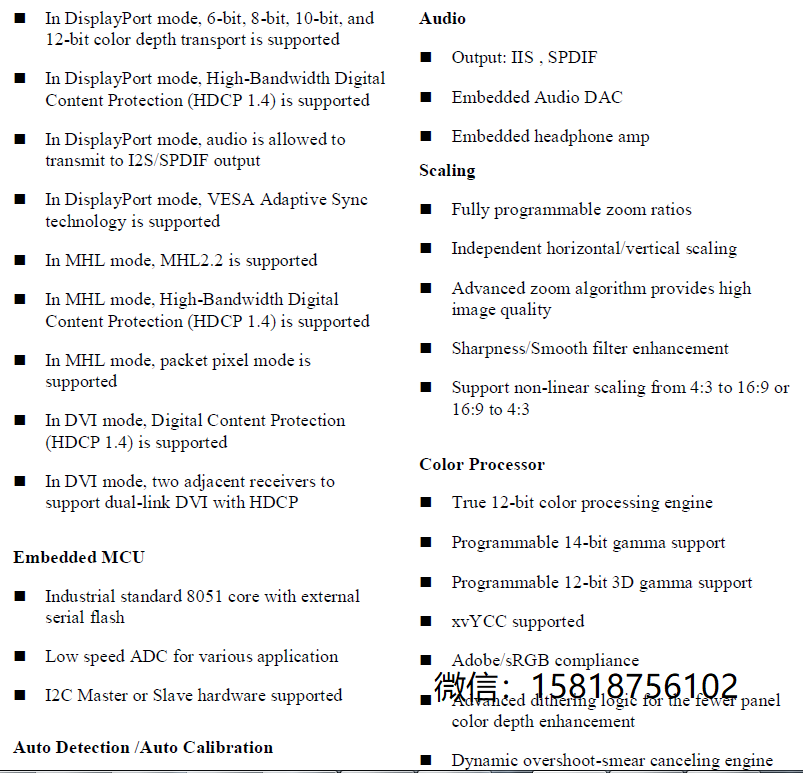

• 数字输入接口：

• DP1.2：支持 DisplayPort 1.2 输入，支持 4 通道数字输入，每通道速率高达 2.7Gbps，支持 6/8/10/12-bit 色深传输。

• HDMI 1.4：支持 HDMI 1.4 输入，支持 HDCP 1.4，支持音频通过 I²S/SPDIF 输出。

• MHL 2.2：支持 MHL 2.2 输入，支持 HDCP 1.4，支持 Packet Pixel 模式。

• DVI：支持 DVI 输入，支持 HDCP 1.4。

2. 图像处理功能

• 支持任意比例缩放（上下、左右独立缩放）

• 支持图像旋转（90°、180°、270°）

• 支持锐化/平滑滤波

• 支持动态对比度控制（DCC）

• 支持独立色彩管理（ICM）

• 支持 xvYCC、Adobe RGB、sRGB 色彩标准

• 支持 UltraVivid III 图像增强技术

• 支持第二代精准色彩映射（PCM）

• 支持动态过冲-拖影消除引擎

• 支持亮度、对比度、色调、饱和度调节

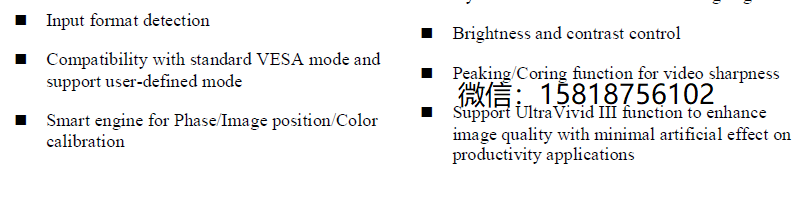

• 支持自动检测与自动校准

• 支持 VESA 标准时序及用户自定义模式

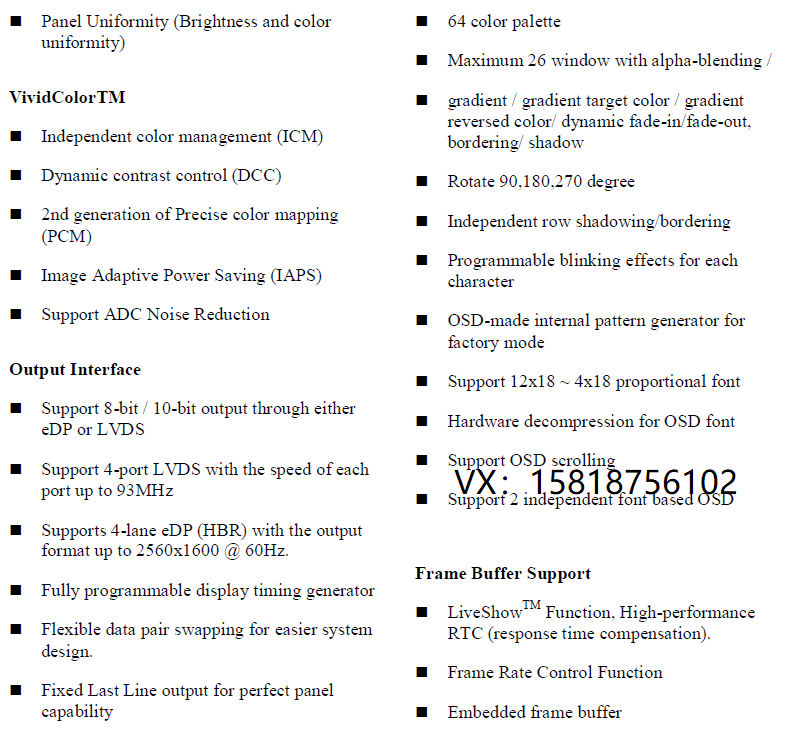

3. 输出接口

• LVDS 输出：支持 4 端口 LVDS，每端口速率高达 93MHz，支持 8-bit 输出。

• eDP 输出：支持 4-lane eDP（HBR），最高支持 1920×1200@75Hz，支持 8-bit / 10-bit 输出。

4. 音频功能

• 内置音频 DAC

• 内置耳机放大器

• 支持 I²S/SPDIF 音频输出

• 支持从 HDMI/DP/MHL 提取音频并输出

5. MCU 与系统控制

• 内置工业标准 8051 内核 MCU

• 外接 SPI Flash

• 支持 I²C 主/从通信

• 内置低速 ADC，用于按键等应用

• 支持可编程低电压复位（LVR）

• 支持输入格式自动检测与自动校准

• 支持 VESA 标准时序及用户自定义模式

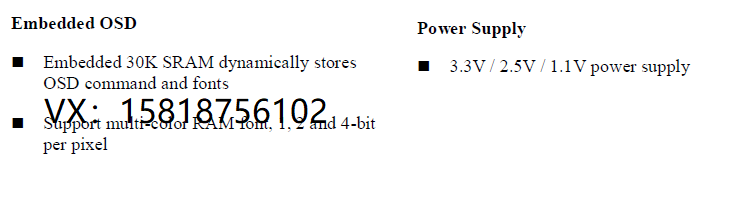

6. OSD（屏幕菜单显示）功能

• 内置 30KB SRAM，用于存储 OSD 命令和字体

• 支持最多 26 个窗口，支持透明度、渐变、边框、阴影等效果

• 支持字符闪烁、滚动、淡入淡出等动态效果

• 支持 2 组独立字体 OSD

• 支持 12×18 到 4×18 比例字体

• 支持硬件字体解压

• 支持 OSD 内部图案生成器（用于工厂模式）

7. 电源与封装

• 电源电压：3.3V / 2.5V / 1.1V

• 封装类型：LQFP156（14×20mm²，156引脚）

• 热增强型低轮廓塑料四方扁平封装

三、典型应用

• 高分辨率液晶显示器

• 嵌入式显示系统

• 工业控制显示

• 一体机、车载显示、医疗设备显示等
