RTD2555T是新一代HDMI+2DP转eDP的IC，主要应该用Typec便携式显示器驱动芯片，搭配LDR6282等PD IC实现2个Typec口正反插，充电等，支持按键菜单操作，支持串口通信控制等功能定制。

一、产品概述

RTD2555T-CG 是一款高集成度显示器控制芯片，支持多种输入接口（模拟 RGB、DVI、HDMI、DisplayPort），内置高性能图像处理引擎、音频 DAC、MCU、OSD 控制等功能，适用于高分辨率液晶显示器、一体机等显示设备。

二、主要特性

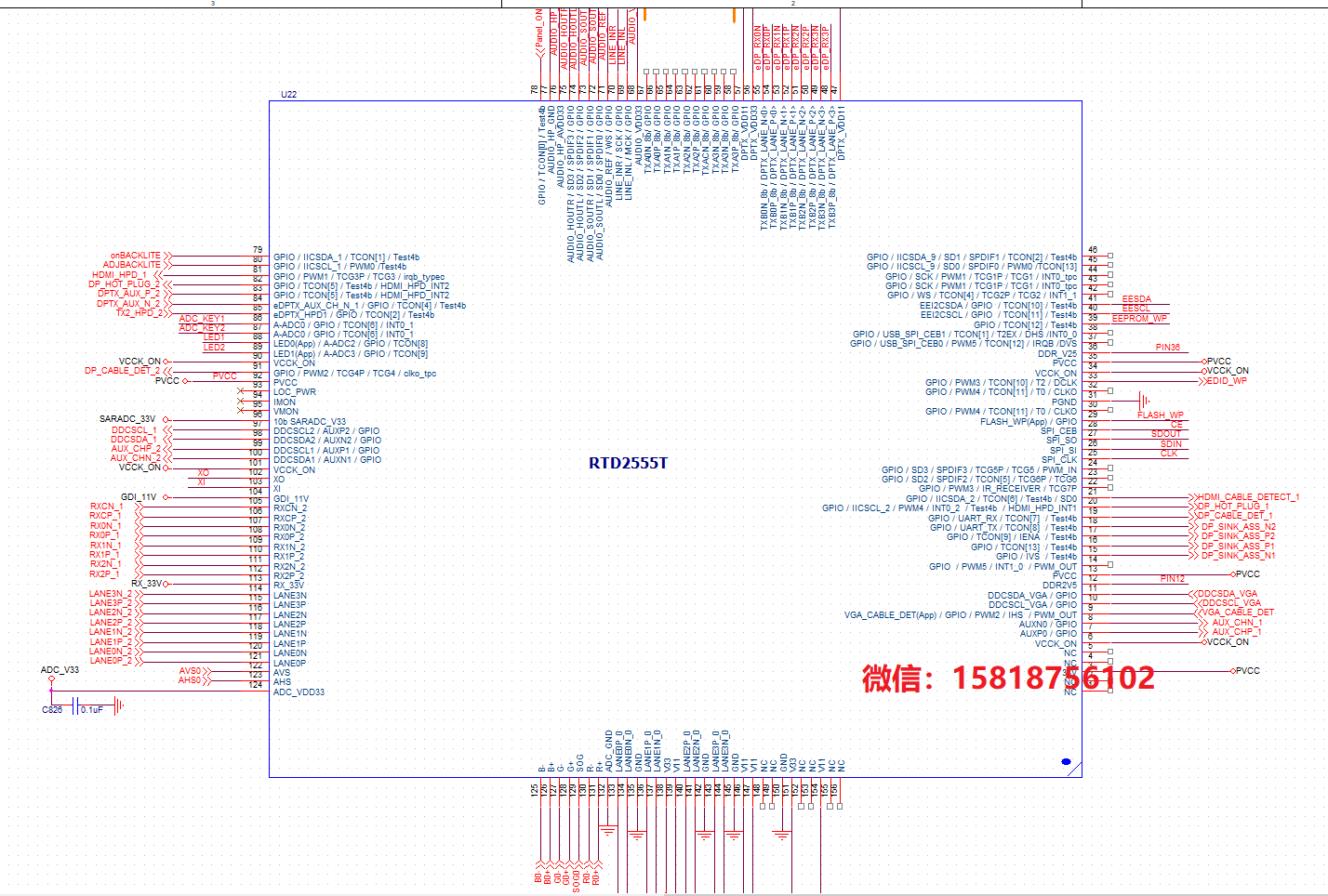

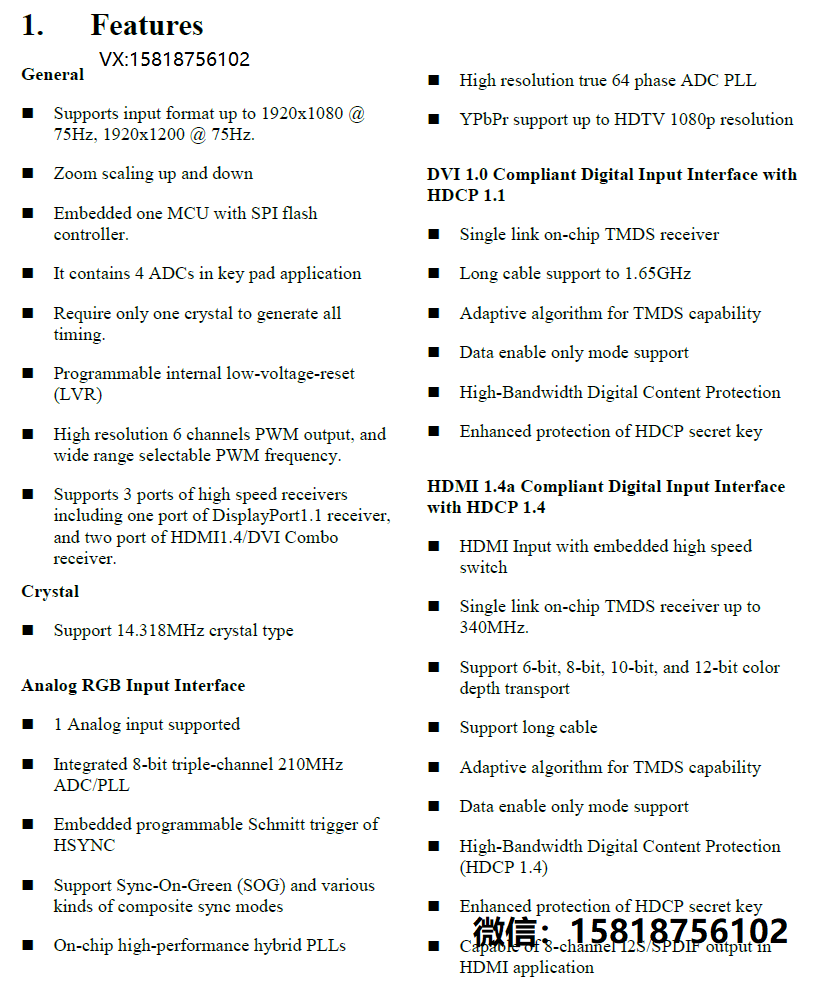

1. 输入接口支持

✅ 模拟 RGB 输入

• 支持 1 路模拟 RGB 输入

• 内置 8-bit 三通道 210MHz ADC/PLL

• 支持 Sync-On-Green（SOG）及多种复合同步模式

• 支持 YPbPr 分量输入，最高支持 1080p

✅ DVI 输入（1.0 标准）

• 单链路 TMDS 接收器，支持高达 340MHz

• 支持长电缆自适应算法

• 支持 HDCP 1.1 内容保护

• 支持数据使能（DE）模式

✅ HDMI 输入（1.4a 标准）

• 支持 2 路 HDMI 1.4/DVI 组合输入

• 支持高达 3GHz 输入速率

• 支持 6/8/10/12-bit 色深

• 支持 HDCP 1.4 内容保护

• 支持音频通过 I²S/SPDIF 输出

• 支持 AMD FreeSync 和 VESA Adaptive Sync

✅ DisplayPort 输入（1.1 标准）

• 支持 1 路 DP 输入，4 通道，每通道速率高达 2.7Gbps

• 支持 6/8/10/12-bit 色深

• 支持 HDCP 1.4

• 支持 8 通道 I²S/SPDIF 音频输出

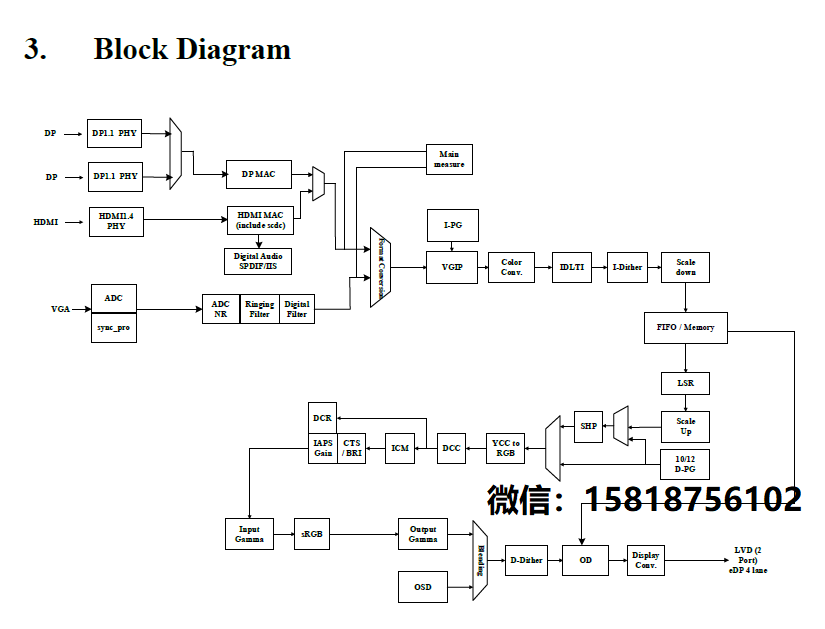

2. 图像处理功能

• 支持任意比例缩放（上下、左右独立缩放）

• 支持非线性缩放（4:3 ↔ 16:9）

• 支持图像旋转（90°、180°、270°）

• 支持锐化/平滑滤波

• 支持动态对比度控制（DCC）

• 支持独立色彩管理（ICM）

• 支持 xvYCC、sRGB、Adobe RGB 色彩标准

• 支持 UltraVivid III 图像增强技术

• 支持高级抖动算法，优化低色深面板显示

• 支持图像自适应省电技术（IAPS）

• 支持 ADC 降噪

• 支持精确的第二代色彩映射（PCM）

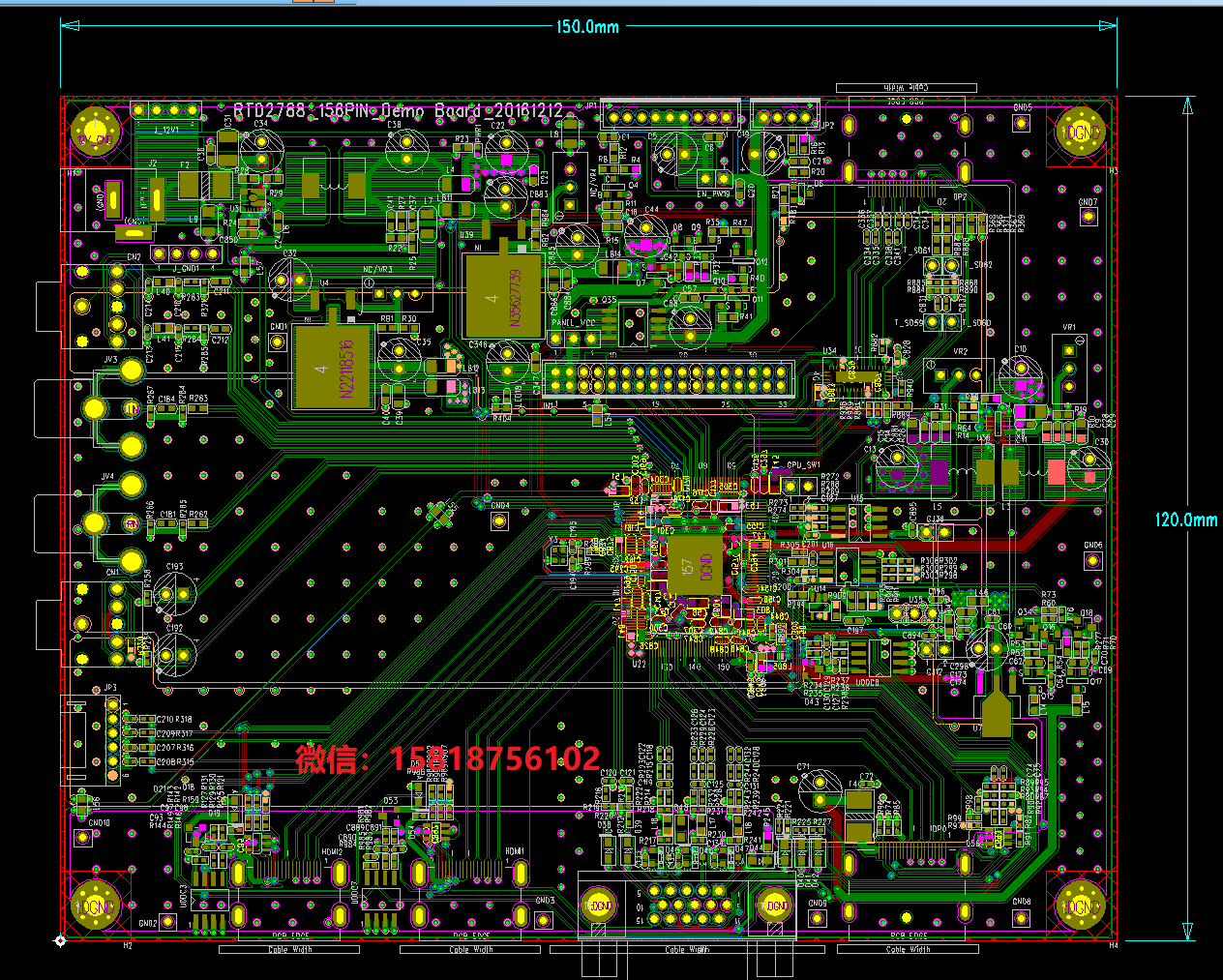

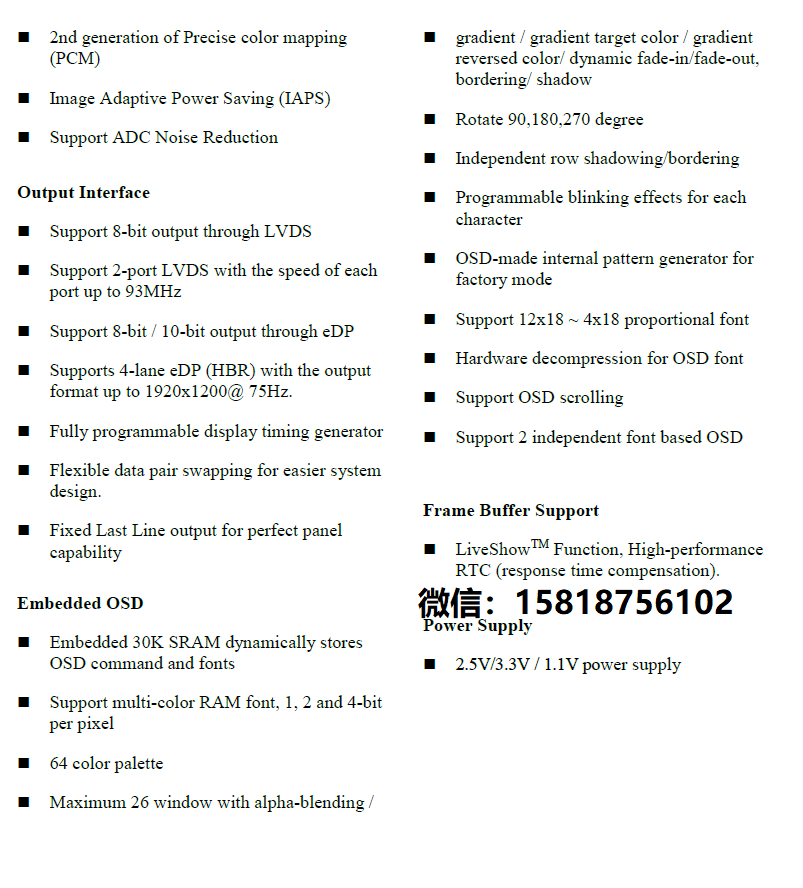

3. 输出接口

✅ LVDS 输出

• 支持 2 端口 LVDS

• 每端口速率高达 93MHz

• 支持 8-bit 输出

✅ eDP 输出

• 支持 4-lane eDP（HBR）

• 最高支持 1920×1200@75Hz

• 支持 8-bit / 10-bit 输出

• 支持 Fixed Last Line 输出，完美适配面板

• 支持数据对交换，简化 PCB 设计

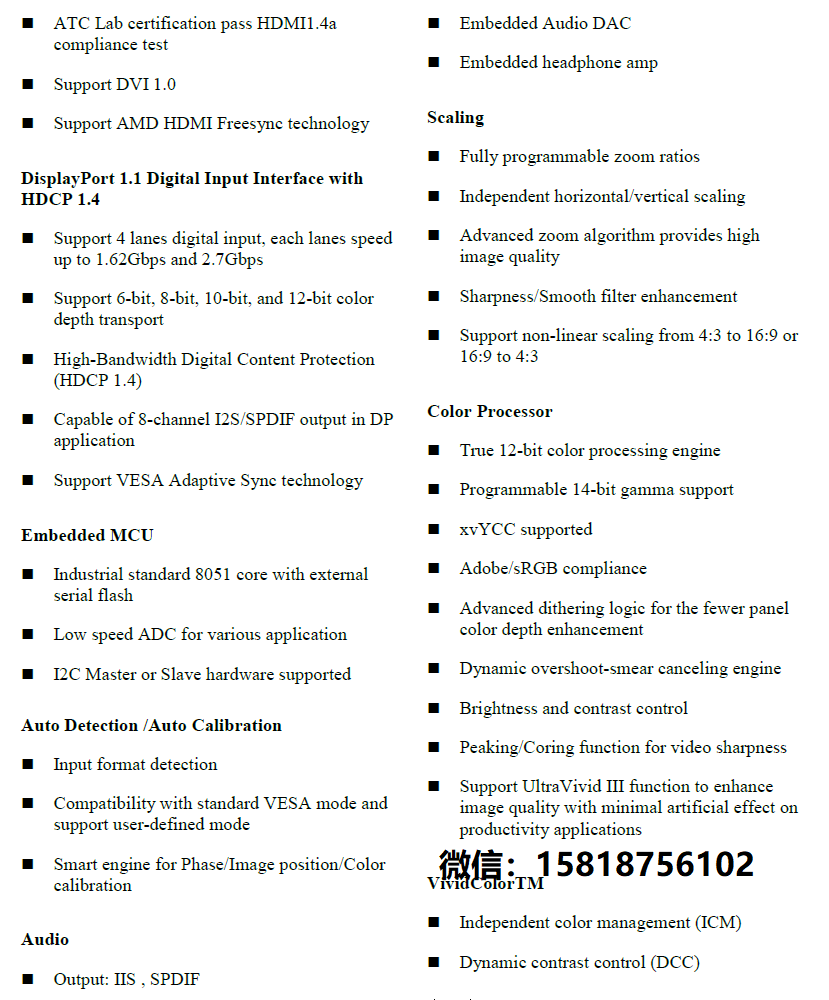

4. 音频功能

• 内置音频 DAC

• 内置耳机放大器

• 支持 I²S/SPDIF 音频输出

• 支持 HDMI/DP 音频提取与输出

5. MCU 与系统控制

• 内置工业标准 8051 内核 MCU

• 外接 SPI Flash

• 支持 I²C 主/从通信

• 内置低速 ADC，用于按键等应用

• 支持可编程低电压复位（LVR）

• 支持输入格式自动检测与自动校准

• 支持 VESA 标准时序及用户自定义模式

6. OSD（屏幕菜单显示）功能

• 内置 30KB SRAM，用于存储 OSD 命令和字体

• 支持最多 26 个窗口，支持透明度、渐变、边框、阴影等效果

• 支持字符闪烁、滚动、淡入淡出等动态效果

• 支持 2 组独立字体 OSD

• 支持 12×18 到 4×18 比例字体

• 支持硬件字体解压

• 支持 OSD 内部图案生成器（用于工厂模式）

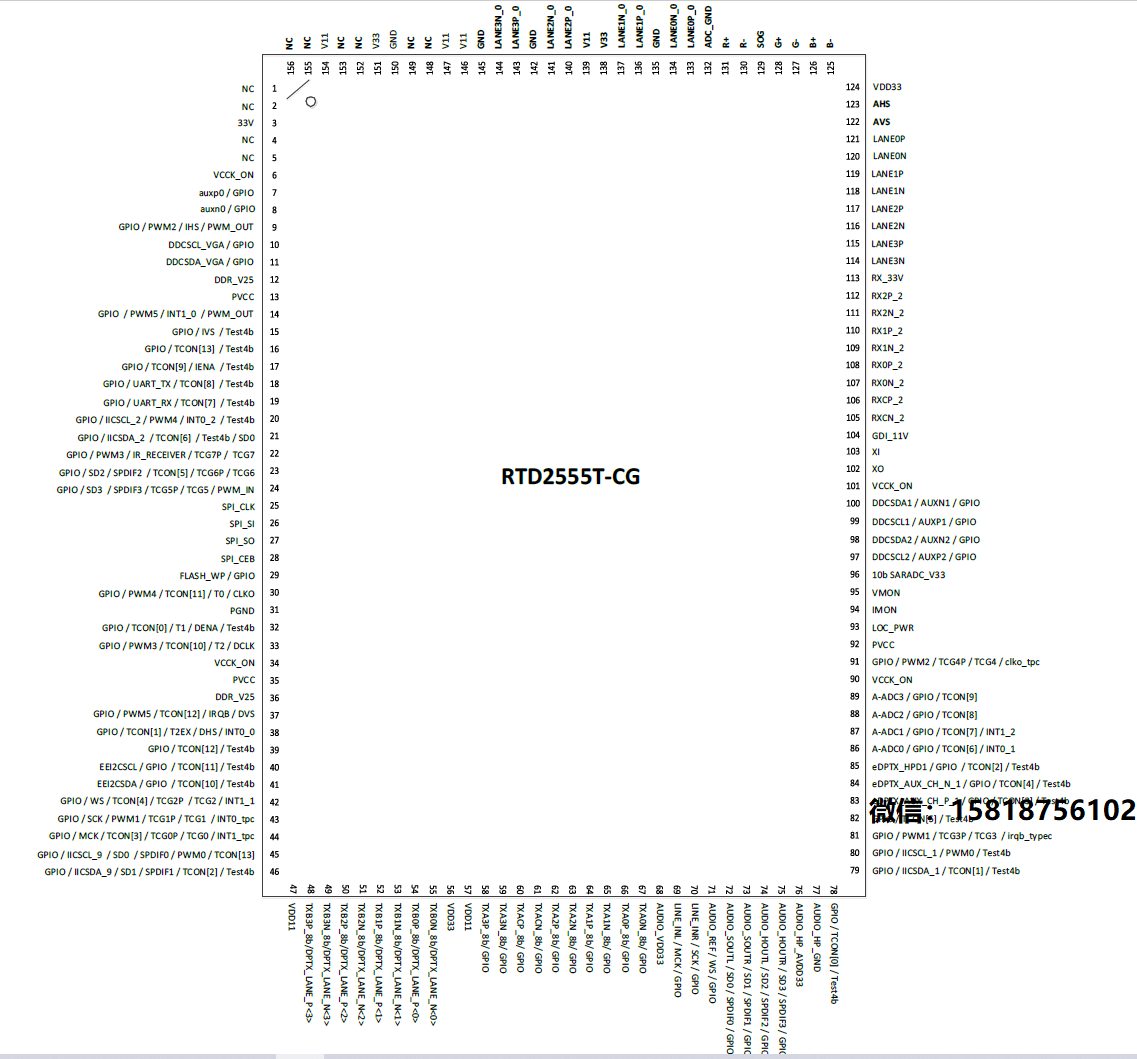

7. 电源与封装

• 电源电压：2.5V / 3.3V / 1.1V

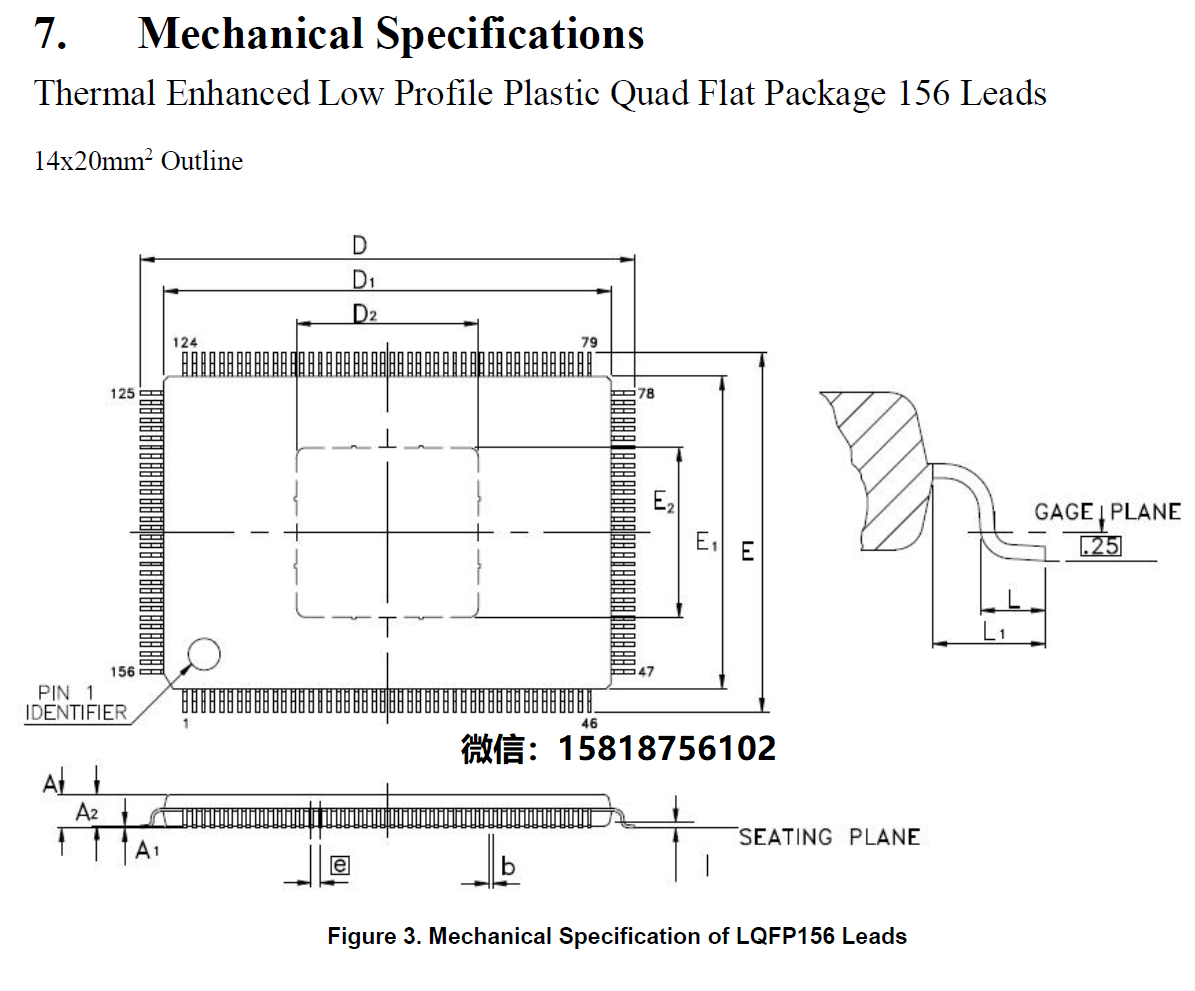

• 封装类型：LQFP156（14×20mm²，156引脚）

• 热增强型低轮廓塑料四方扁平封装，适合高集成度显示设备

三、应用场景

• 高分辨率液晶显示器

• 一体机（All-in-One PC）

• 嵌入式显示系统

• 工业显示设备
