RTD2795T 支持 1VGA+2HDMI2.0+2DP1.2转DP/VBO 4K分辨率

主要应用于医疗，工控，便携式显示器,Typec 4K Docking

支持Uart串口通信，用于工控MCU通过uart指令调节参数

一、产品概述

RTD2795T-CG 是一款高性能、高集成度的显示器控制芯片，支持模拟 RGB 输入、多个高速数字输入接口（包括 HDMI 2.0、DisplayPort 1.2、MHL、DVI），内置图像处理引擎、音频 DAC、MCU 和 OSD 控制，适用于 4K 显示器、一体机、嵌入式系统等高分辨率显示应用。

二、主要特性

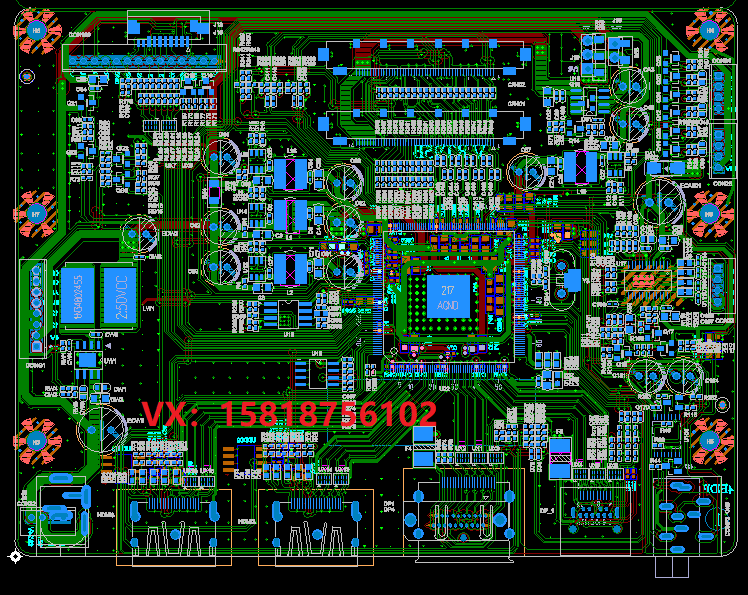

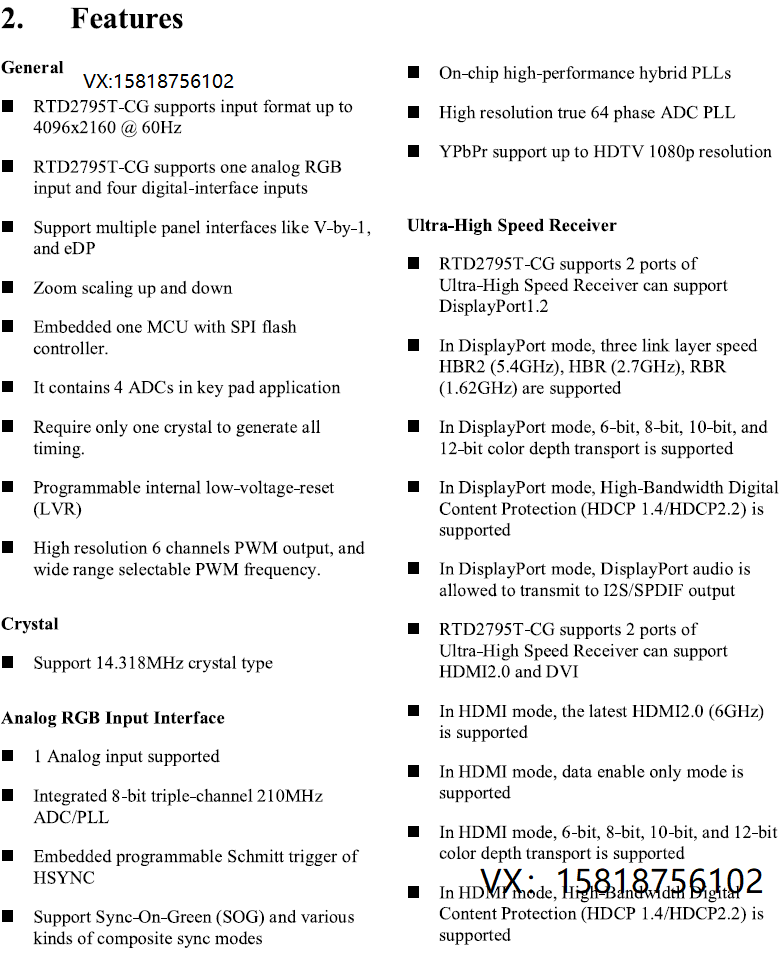

1. 输入接口支持

✅ 模拟 RGB 输入

• 支持 1 路模拟 RGB 输入

• 内置 8-bit 三通道 210MHz ADC/PLL

• 支持 Sync-On-Green（SOG）及多种复合同步模式

• 支持 YPbPr 分量输入，最高支持 1080p

✅ HDMI 输入（2.0 标准）

• 支持 HDMI 2.0（最高 6GHz）

• 支持 6/8/10/12-bit 色深

• 支持 HDCP 1.4 / HDCP 2.2

• 支持音频通过 I²S/SPDIF 输出

• 支持数据使能（DE）模式

✅ DisplayPort 输入（1.2 标准）

• 支持 2 路 DP 1.2 输入

• 支持 3 种速率：HBR2（5.4GHz）、HBR（2.7GHz）、RBR（1.62GHz）

• 支持 6/8/10/12-bit 色深

• 支持 HDCP 1.4 / HDCP 2.2

• 支持音频通过 I²S/SPDIF 输出

• 支持 VESA Adaptive Sync

✅ DVI 输入

• 支持 DVI 1.0

• 支持 HDCP 1.4

• 支持双链路 DVI（通过两个相邻接收器）

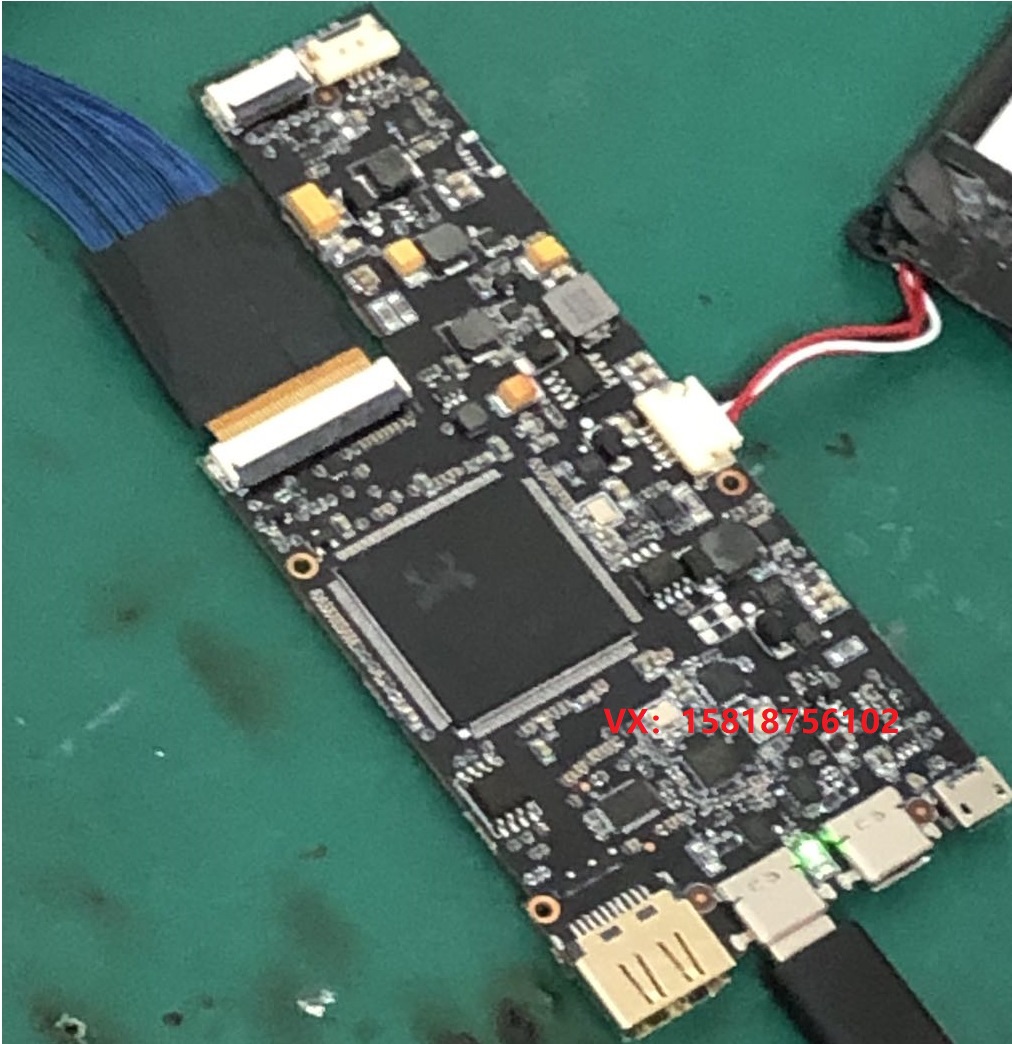

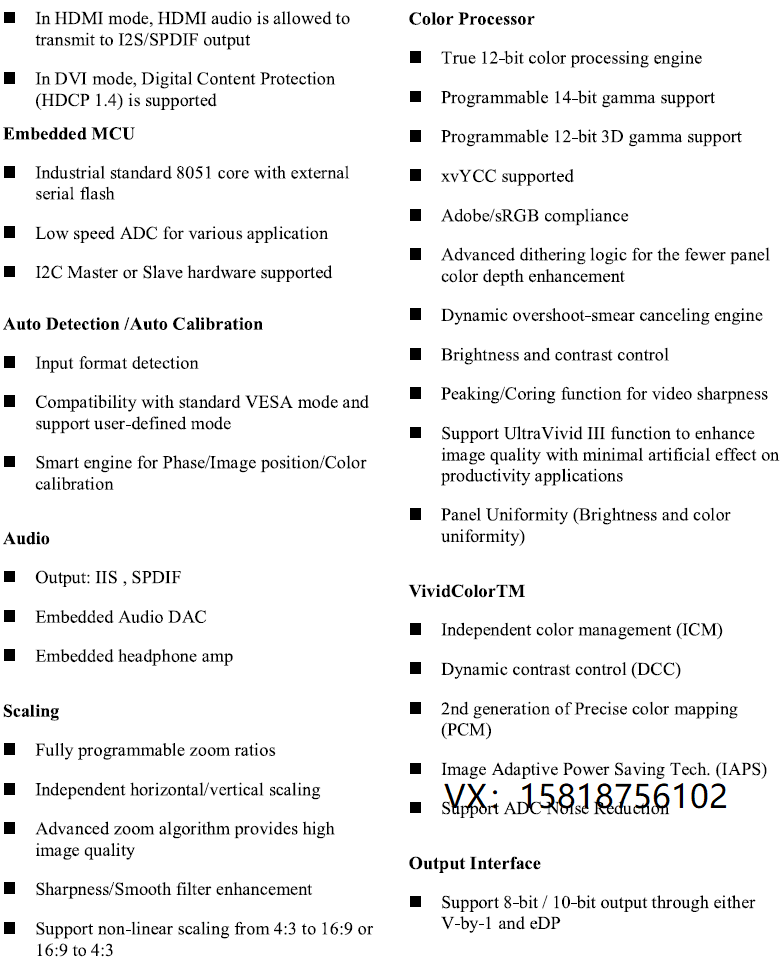

2. 图像处理功能

• 支持任意比例缩放（上下、左右独立缩放）

• 支持非线性缩放（4:3 ↔ 16:9）

• 支持图像旋转（90°、180°、270°）

• 支持锐化/平滑滤波

• 支持动态对比度控制（DCC）

• 支持独立色彩管理（ICM）

• 支持 xvYCC、sRGB、Adobe RGB 色彩标准

• 支持 UltraVivid III 图像增强技术

• 支持第二代精准色彩映射（PCM）

• 支持动态过冲-拖影消除引擎

• 支持亮度、对比度、色调、饱和度调节

• 支持自动检测与自动校准

• 支持 VESA 标准时序及用户自定义模式

• 支持面板亮度与色彩均匀性补偿

• 支持图像自适应省电技术（IAPS）

• 支持 ADC 降噪

3. 输出接口

✅ V-by-One 输出

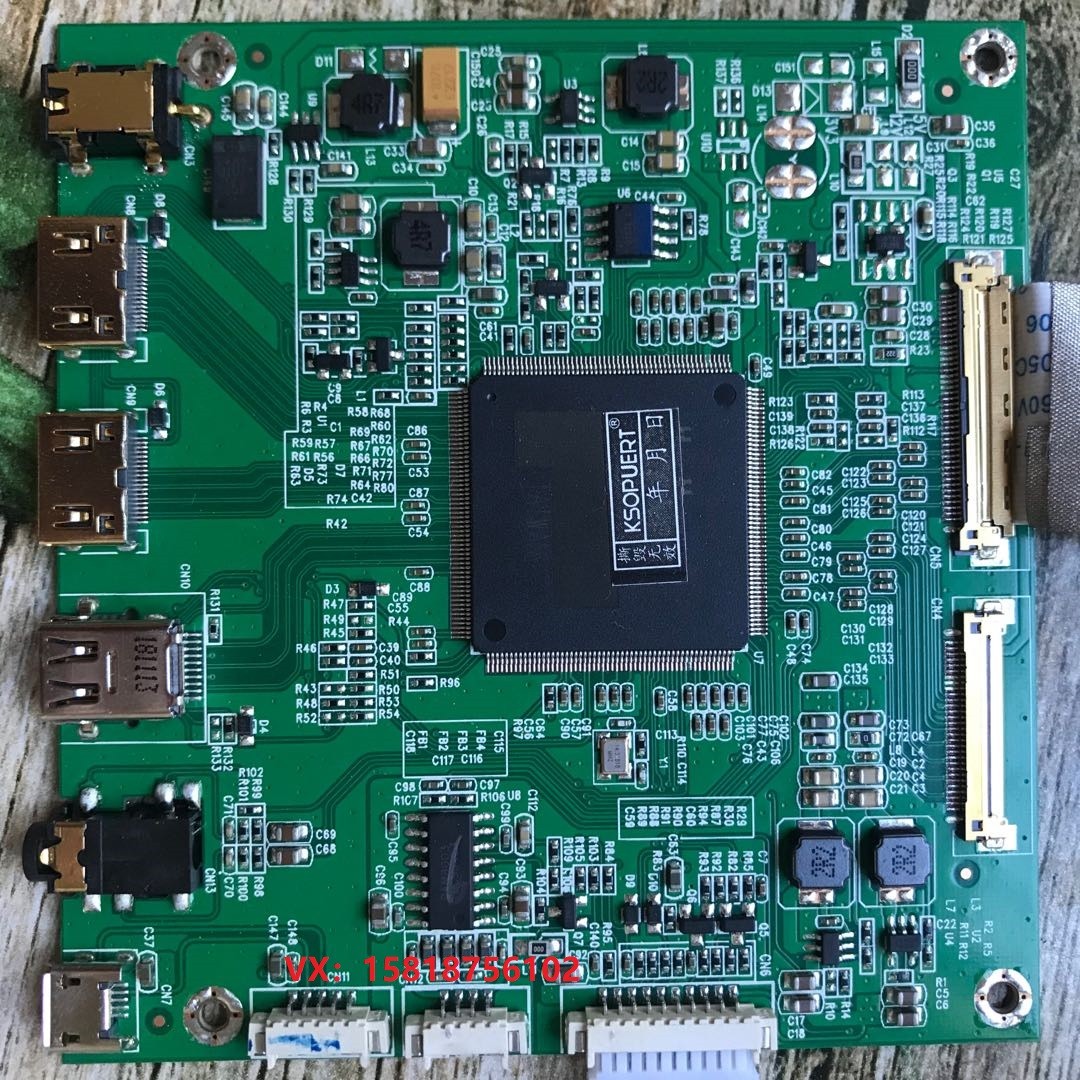

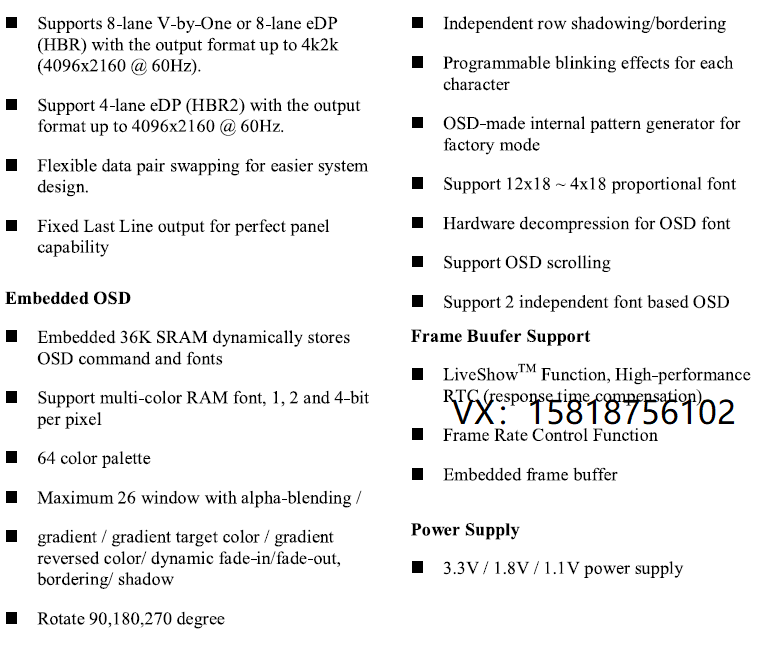

• 支持 8-lane V-by-One

• 最高支持 4K2K（4096×2160@60Hz）

• 支持 8-bit / 10-bit 输出

✅ eDP 输出

• 支持 4-lane eDP（HBR2）

• 最高支持 4K2K（4096×2160@60Hz）

• 支持 8-bit / 10-bit 输出

• 支持 Fixed Last Line 输出，完美适配面板

• 支持数据对交换，简化 PCB 设计

4. 音频功能

• 内置音频 DAC

• 内置耳机放大器

• 支持 I²S/SPDIF 音频输出

• 支持从 HDMI/DP 提取音频并输出

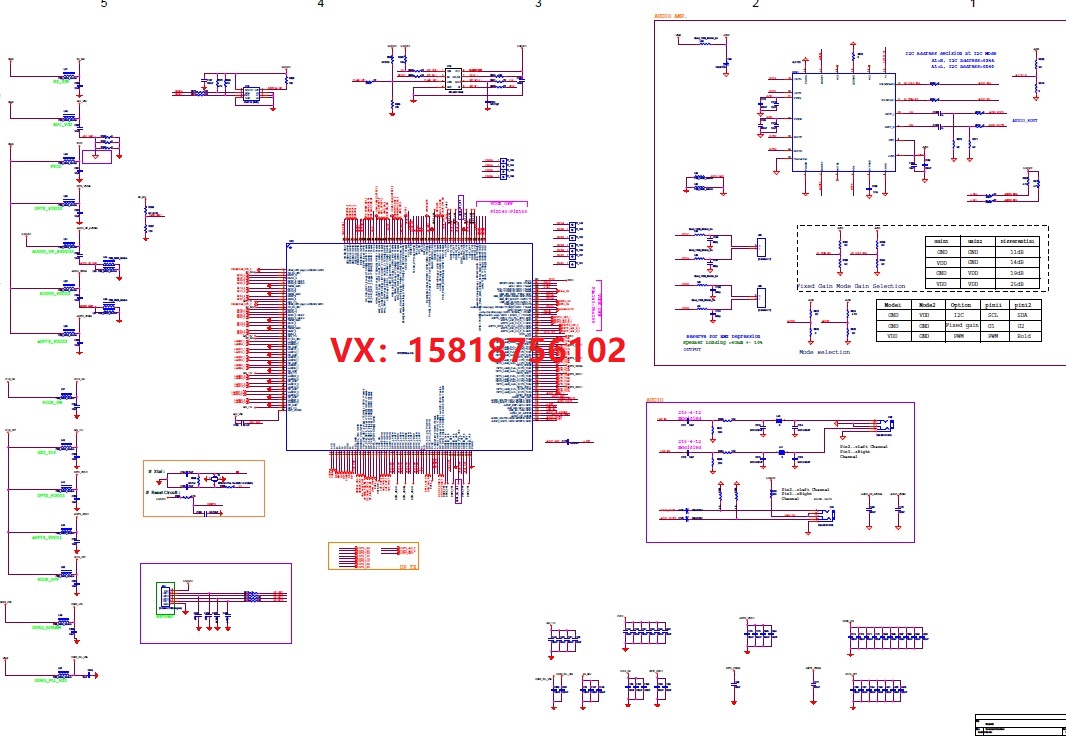

5. MCU 与系统控制

• 内置工业标准 8051 内核 MCU

• 外接 SPI Flash

• 支持 I²C 主/从通信

• 内置低速 ADC，用于按键等应用

• 支持可编程低电压复位（LVR）

• 支持输入格式自动检测与自动校准

• 支持 VESA 标准时序及用户自定义模式

6. OSD（屏幕菜单显示）功能

• 内置 36KB SRAM，用于存储 OSD 命令和字体

• 支持最多 26 个窗口，支持透明度、渐变、边框、阴影等效果

• 支持字符闪烁、滚动、淡入淡出等动态效果

• 支持 2 组独立字体 OSD

• 支持 12×18 到 4×18 比例字体

• 支持硬件字体解压

• 支持 OSD 内部图案生成器（用于工厂模式）

• 支持独立行阴影/边框效果

• 支持可编程字符闪烁效果

7. 电源与封装

• 电源电压：3.3V / 1.8V / 1.1V

• 封装类型：LQFP（引脚数未明确，但为高密度封装）

• 适合高集成度、高分辨率显示设备

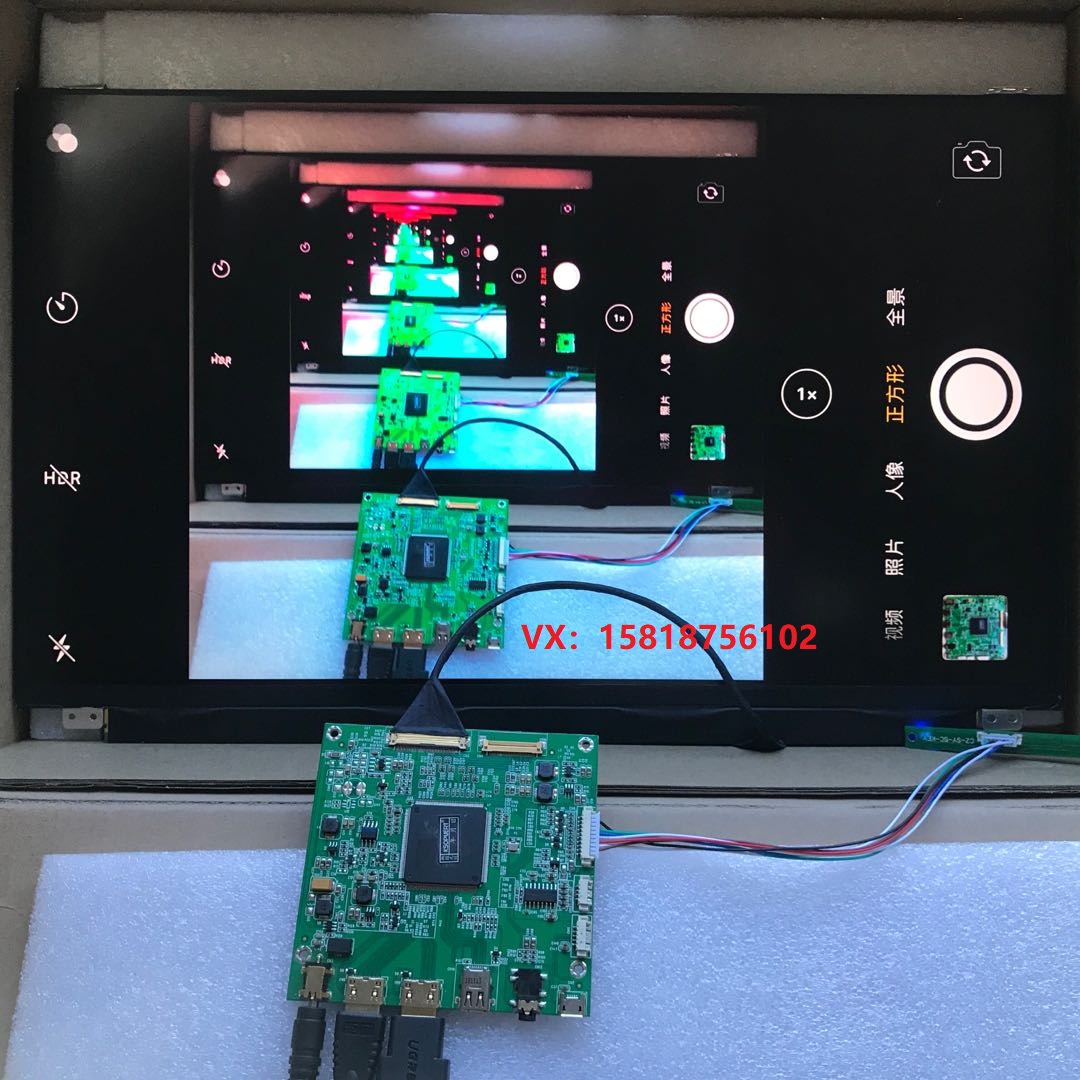

三、典型应用

• 4K 液晶显示器（最高支持 4096×2160@60Hz）

• 高端一体机（All-in-One PC）

• 嵌入式显示系统

• 工业、医疗、车载高分辨率显示设备
