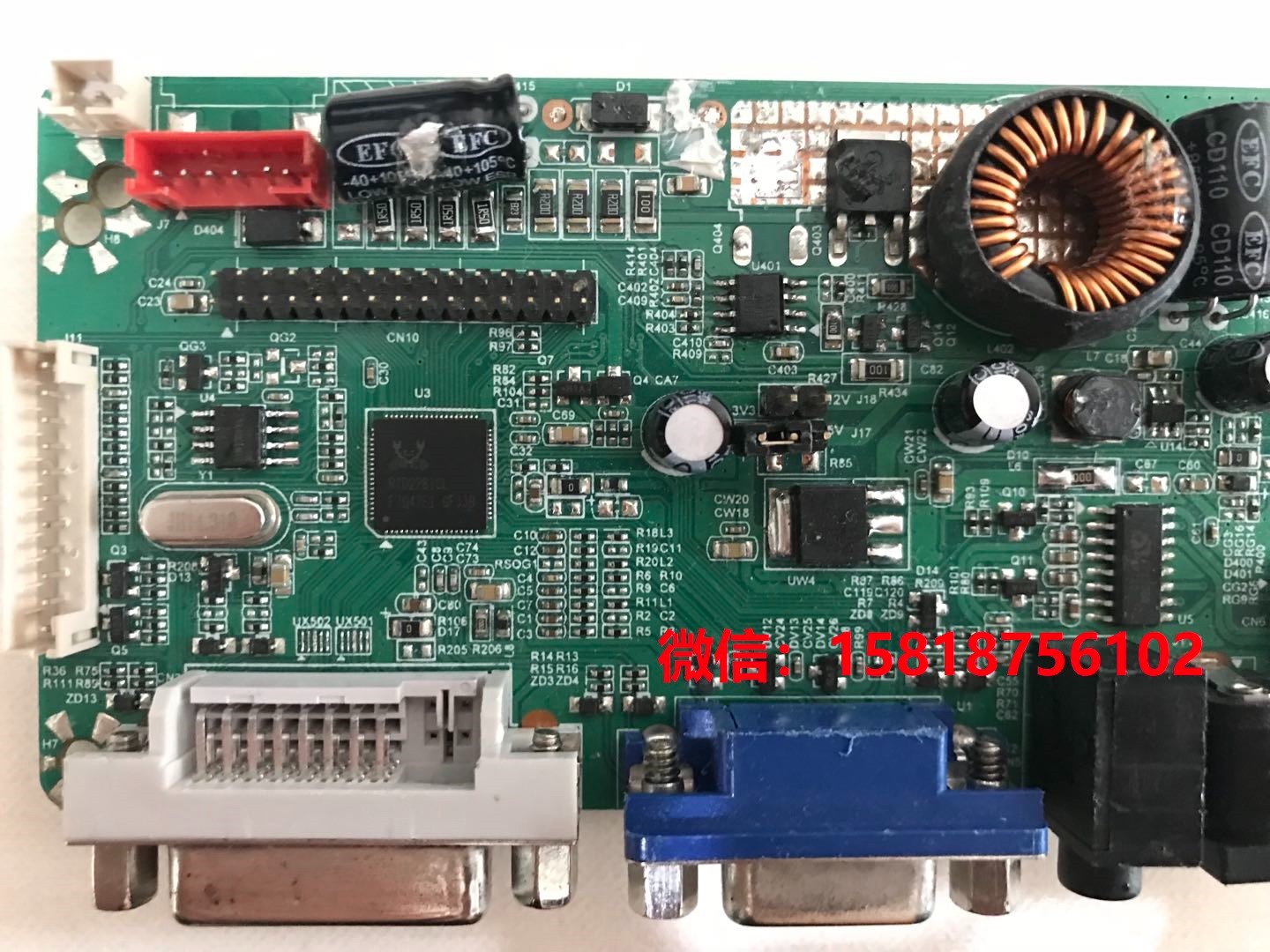

RTD2281CL 支持1VGA+1DVI(HDMI)转2ch LVDS

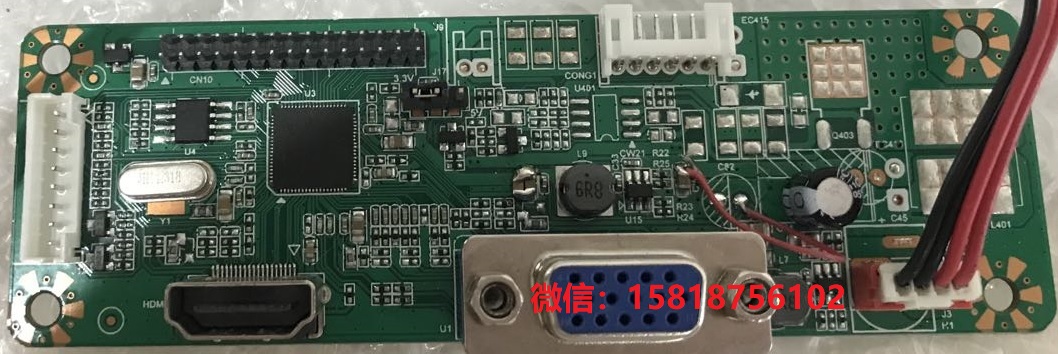

RTD2383L 支持1VGA+1HDMI转2ch LVDS

不支持声音，分辨率支持到1920x1080@60hz

主要应用于医疗，工控，AIO一体机，DVI/HDMI板卡市场，76Pin小封装适合AIO等集成主板方案

支持Uart串口通信，用于工控MCU通过uart指令调节参数

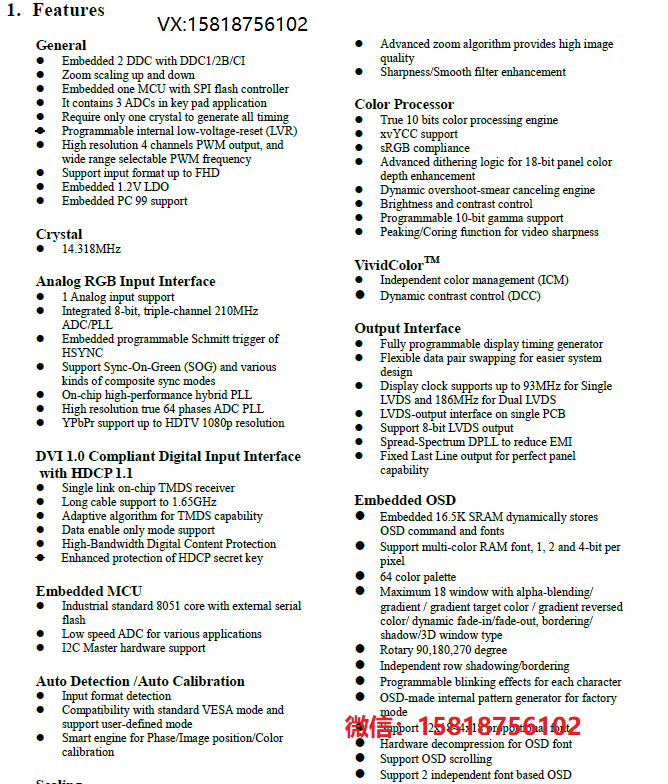

一、图像与显示功能

1. 图像缩放与增强

• 支持高质量缩放算法（放大/缩小）

• 支持锐化/平滑滤波增强

• 支持动态过冲/拖影消除引擎

• 支持亮度与对比度控制

• 支持视频锐化的峰化/核化（Peaking/Coring）功能

• 支持10位可编程Gamma校正

• 支持xvYCC、sRGB色彩标准

• 支持18位面板色深增强的高级抖动逻辑

• 支持输入分辨率最高为FHD（全高清）

2. 显示输出接口

• 支持单/双LVDS输出接口

• 显示时钟支持单LVDS最高93MHz，双LVDS最高186MHz

• 支持扩展频谱DPLL，降低EMI

• 支持固定最后一行输出（Fixed Last Line），适配完美面板

• 支持8位LVDS输出

• 支持灵活的数据对交换，便于系统设计

• 支持完全可编程的显示时序生成器

3. 模拟RGB输入接口

• 支持1路模拟RGB输入

• 集成8位三通道210MHz ADC/PLL

• 支持同步信号（SOG）和多种复合同步模式

• 支持YPbPr输入，最高支持1080p HDTV分辨率

• 支持可编程施密特触发器（HSYNC）

二、OSD（屏幕显示）功能

• 支持OSD硬件解压字体

• 内嵌16.5K SRAM，用于动态存储OSD命令和字体

• 支持多色RAM字体（1位、2位、4位每像素）

• 支持64色调色板

• 支持最多18个窗口的alpha混合显示

• 支持渐变、目标色渐变、反色、动态淡入淡出、描边、阴影、3D窗口样式

• 支持90°、180°、270°旋转

• 支持独立行描边/阴影

• 支持每个字符的可编程闪烁效果

• 支持OSD滚动显示

• 支持两组独立字体OSD

• 支持12x18至4x18比例字体

• 内建OSD图案生成器，适用于工厂模式

三、数字输入接口

• DVI 1.0 数字输入接口，支持HDCP 1.1

• 单链路TMDS接收器，支持高达1.65GHz的长电缆传输

• 支持自适应TMDS算法，增强信号稳定性

• 支持数据使能模式（Data Enable Only）

• 支持高带宽数字内容保护（HDCP），增强密钥安全性

四、控制与系统功能

• 内嵌8051 MCU，支持外部SPI Flash

• 支持I²C主控硬件

• 包含3个ADC，用于按键应用

• 支持低速ADC，适用于多种应用

• 支持自动检测与自动校准

• 支持输入格式自动识别

• 支持智能引擎进行相位/图像位置/颜色校准

• 支持标准VESA模式与用户自定义模式

• 支持嵌入式PC 99标准

• 支持低电压复位（LVR）功能

• 仅需一个14.318MHz晶振即可生成所有时序

五、PWM与电源功能

• 支持4通道高分辨率PWM输出

• PWM频率范围宽，可编程选择

• 内嵌1.2V LDO稳压器

六、其他功能

• 支持输入格式最高为FHD（1920×1080）

• 支持高分辨率64相ADC PLL

• 支持片上高性能混合PLL
