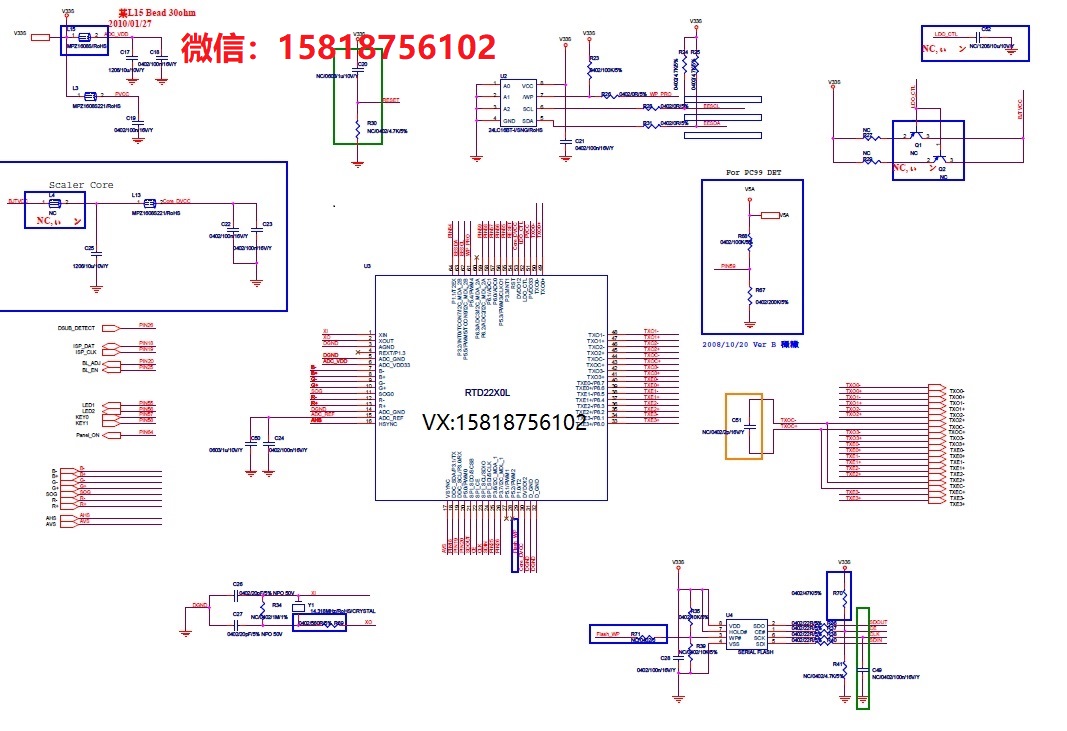

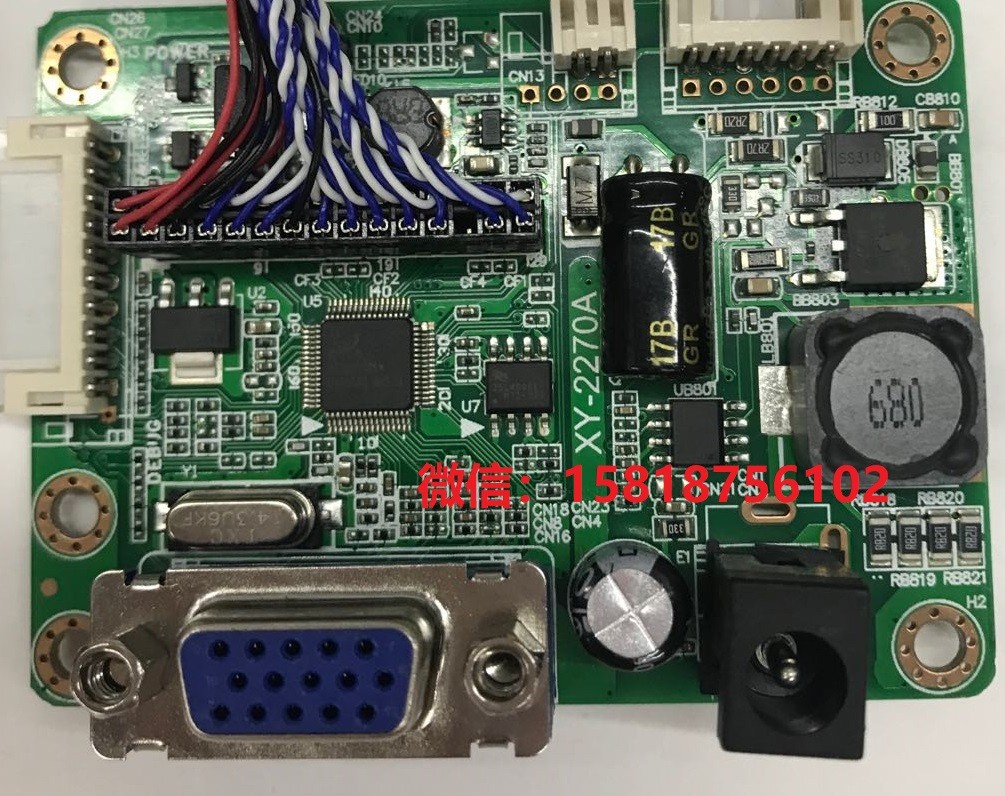

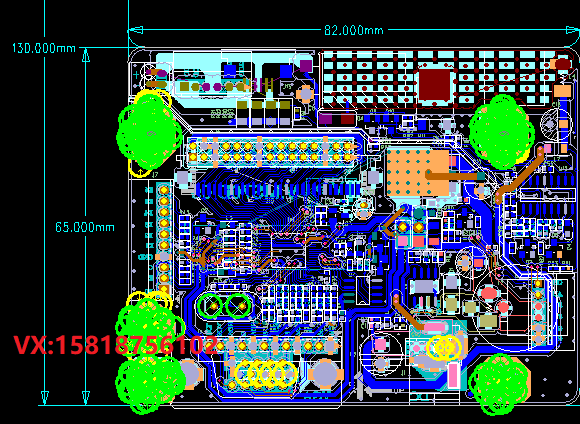

RTD2270CLW 支持1VGA转2ch LVDS ，up to 1920x1080@60hz

主要应用于医疗，工控，AIO一体机，VGA板卡市场

支持Uart串口通信，用于工控MCU通过uart指令调节参数

AIO一体机市场主要适配过Intel/AMD/全志平台 VGA输出显示，支持切换Windows控制面板调光和RTD2270CLW按键调光切换。

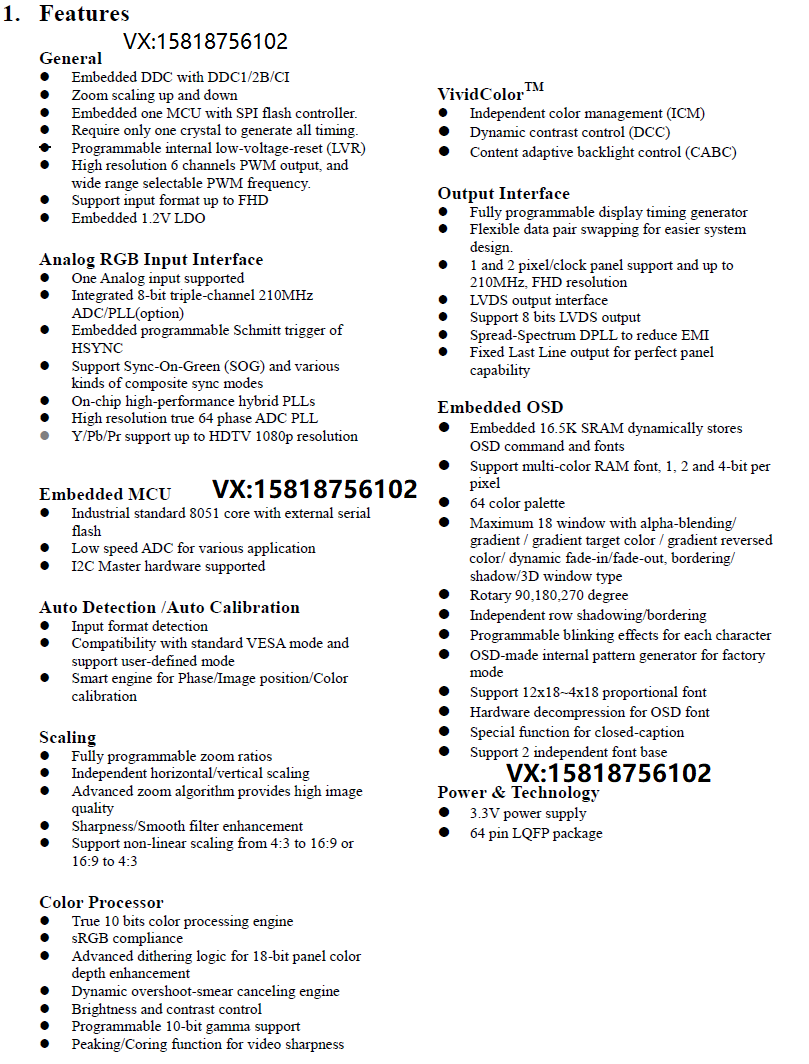

一、通用特性

• 内嵌DDC，支持DDC1/2B/CI

• 内嵌MCU，带SPI Flash控制器

• 仅需一个晶振即可生成所有时序

• 支持内容自适应背光控制（CABC）

• 支持输入格式高达FHD（全高清）

• 内嵌1.2V LDO

• 微信：VX:15818756102

二、图像处理与色彩控制

• 独立色彩管理（ICM）

• 动态对比度控制（DCC）

• 真10位色彩处理引擎

• 支持sRGB标准

• 高级抖动逻辑，增强18位面板色深

• 动态过冲/拖影消除引擎

• 亮度与对比度控制

• 可编程10位Gamma校正

• 视频锐化峰化/核化功能

• 支持非线性缩放（4:3 ↔ 16:9）

三、缩放与图像增强

• 支持放大与缩小缩放

• 独立水平/垂直缩放

• 高级缩放算法，提供高图像质量

• 锐化/平滑滤波增强

四、OSD（屏幕显示）功能

• 内嵌16.5K SRAM，动态存储OSD命令与字体

• 支持多色RAM字体（1/2/4位每像素）

• 64色调色板

• 最多支持18个窗口的Alpha混合

• 支持渐变、目标色渐变、反色、动态淡入淡出、描边、阴影、3D窗口样式

• 支持90°/180°/270°旋转

• 独立行描边/阴影

• 每个字符可编程闪烁效果

• 内建OSD图案生成器，用于工厂模式

• 支持12×18至4×18比例字体

• OSD字体硬件解压

• 支持2组独立字体库

• 支持隐藏式字幕（Closed Caption）特殊功能

五、输入接口

• 模拟RGB输入接口，支持1路输入

• 集成8位三通道210MHz ADC/PLL（可选）

• 支持同步信号（SOG）和多种复合同步模式

• 支持Y/Pb/Pr输入，最高支持1080p HDTV分辨率

• 支持可编程施密特触发器（HSYNC）

六、输出接口

• 支持1或2像素/时钟面板，最高210MHz，支持FHD分辨率

• LVDS输出接口，支持8位输出

• 支持扩展频谱DPLL，降低EMI

• 支持固定最后一行输出（Fixed Last Line），适配完美面板

• 支持灵活的数据对交换，便于系统设计

• 完全可编程的显示时序生成器

• 片上高性能混合PLL

• 高分辨率64相ADC PLL

七、控制与系统功能

• 工业标准8051内核，外接串行Flash

• 低速ADC，适用于多种应用

• 支持I²C主控硬件

• 支持自动检测与自动校准

• 支持输入格式自动识别

• 支持智能引擎进行相位/图像位置/颜色校准

• 兼容标准VESA模式，支持用户自定义模式

八、PWM与电源

• 6通道高分辨率PWM输出，频率范围可调

• 支持可编程内部低电压复位（LVR）

• 3.3V电源供电

• 64引脚LQFP封装
