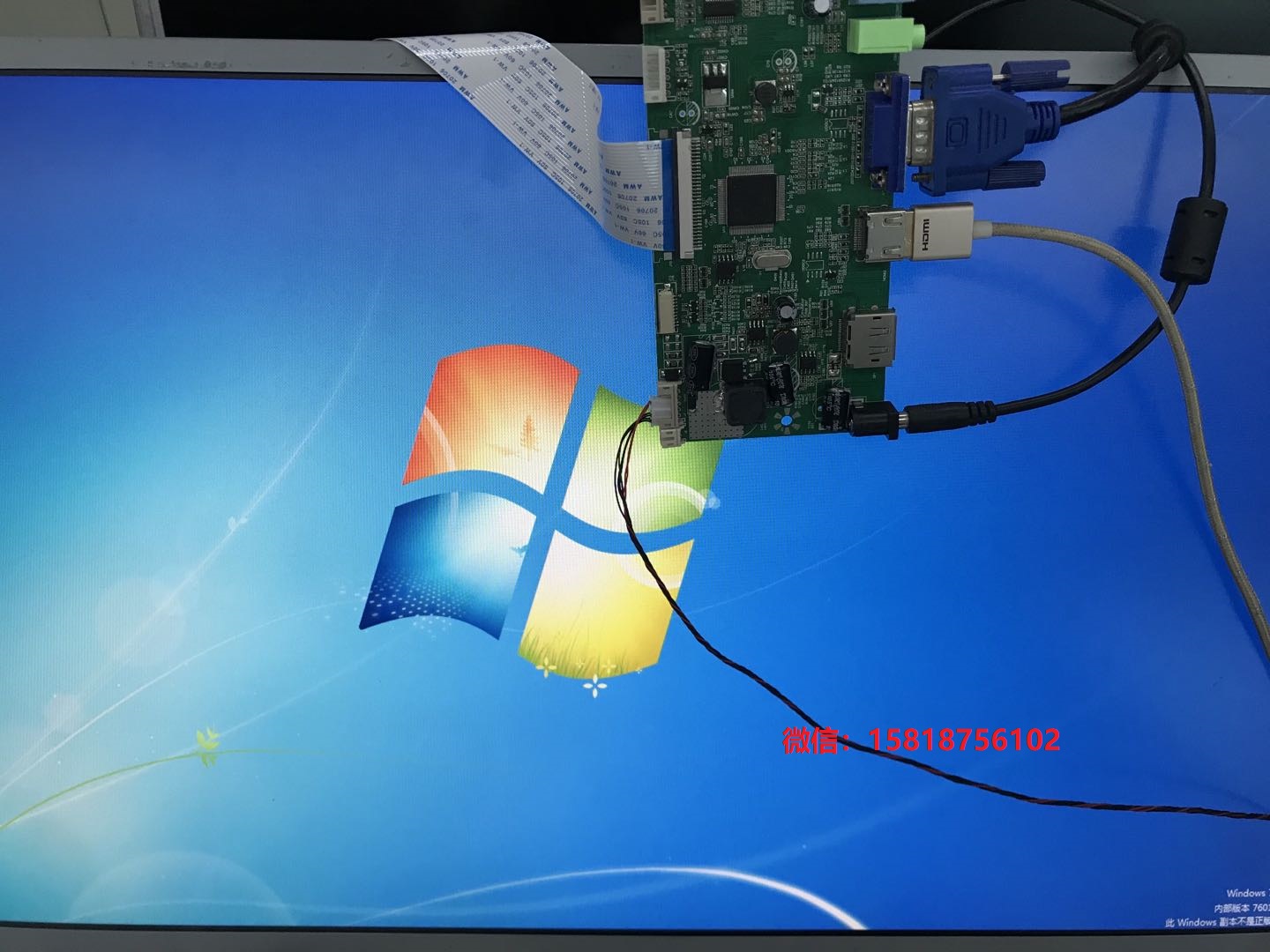

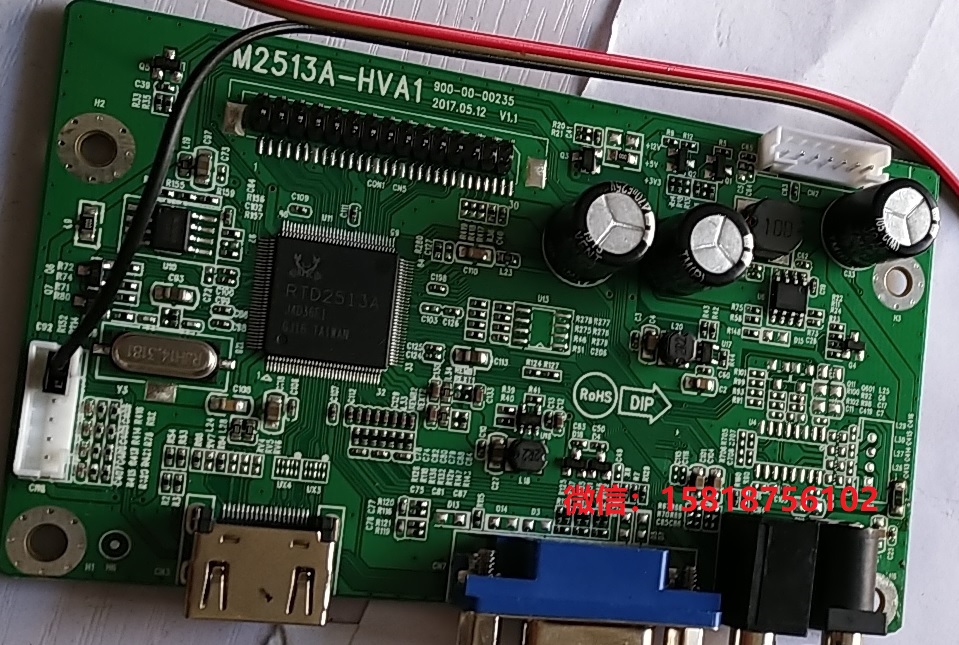

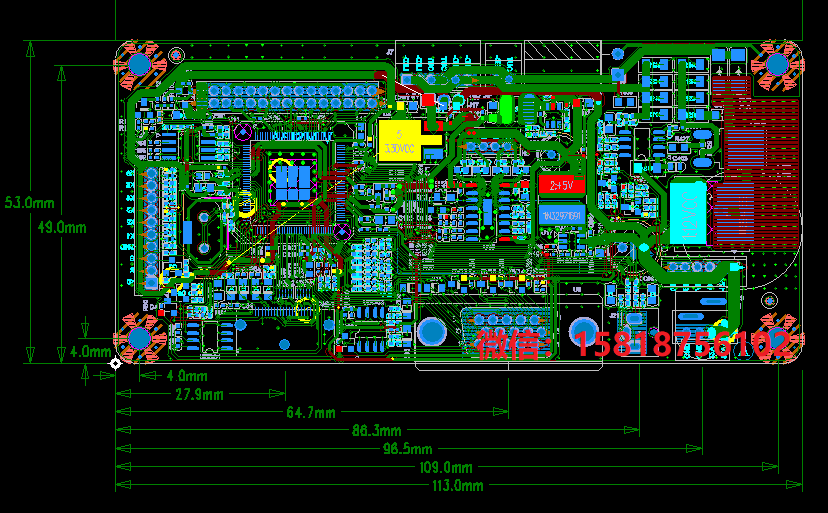

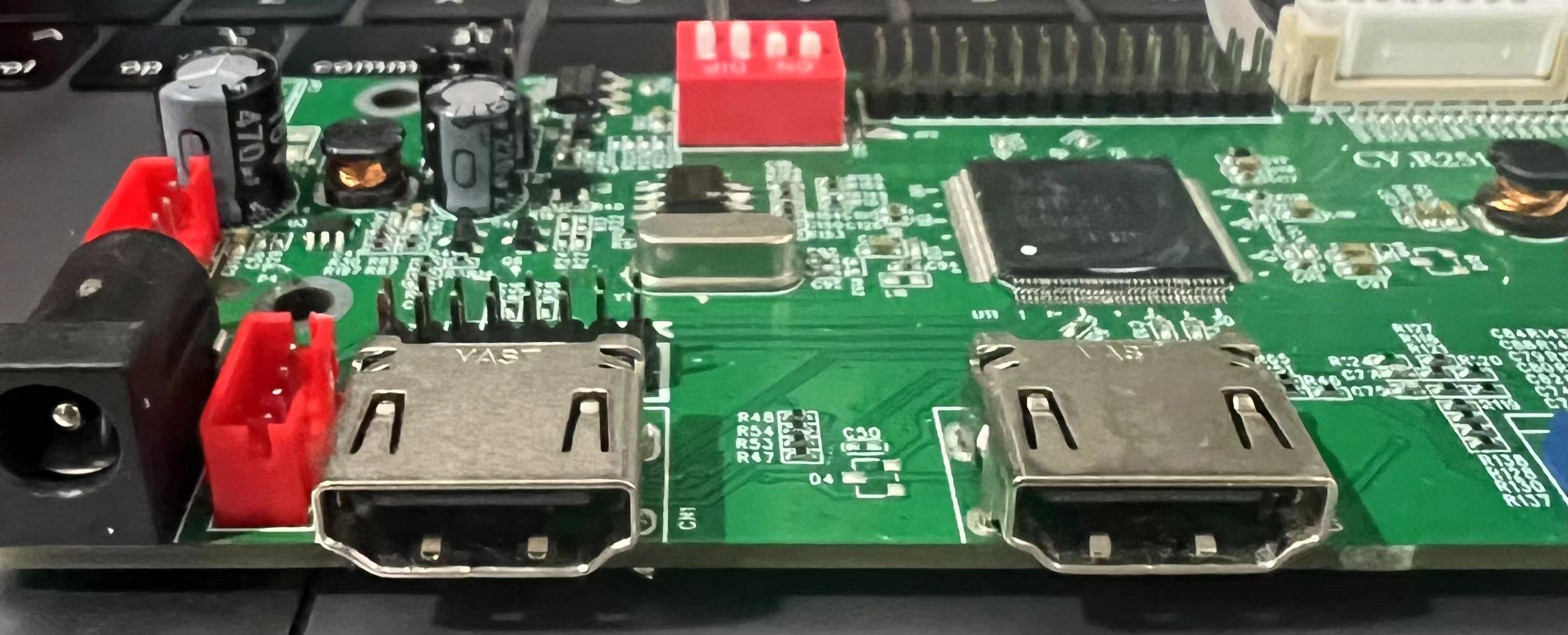

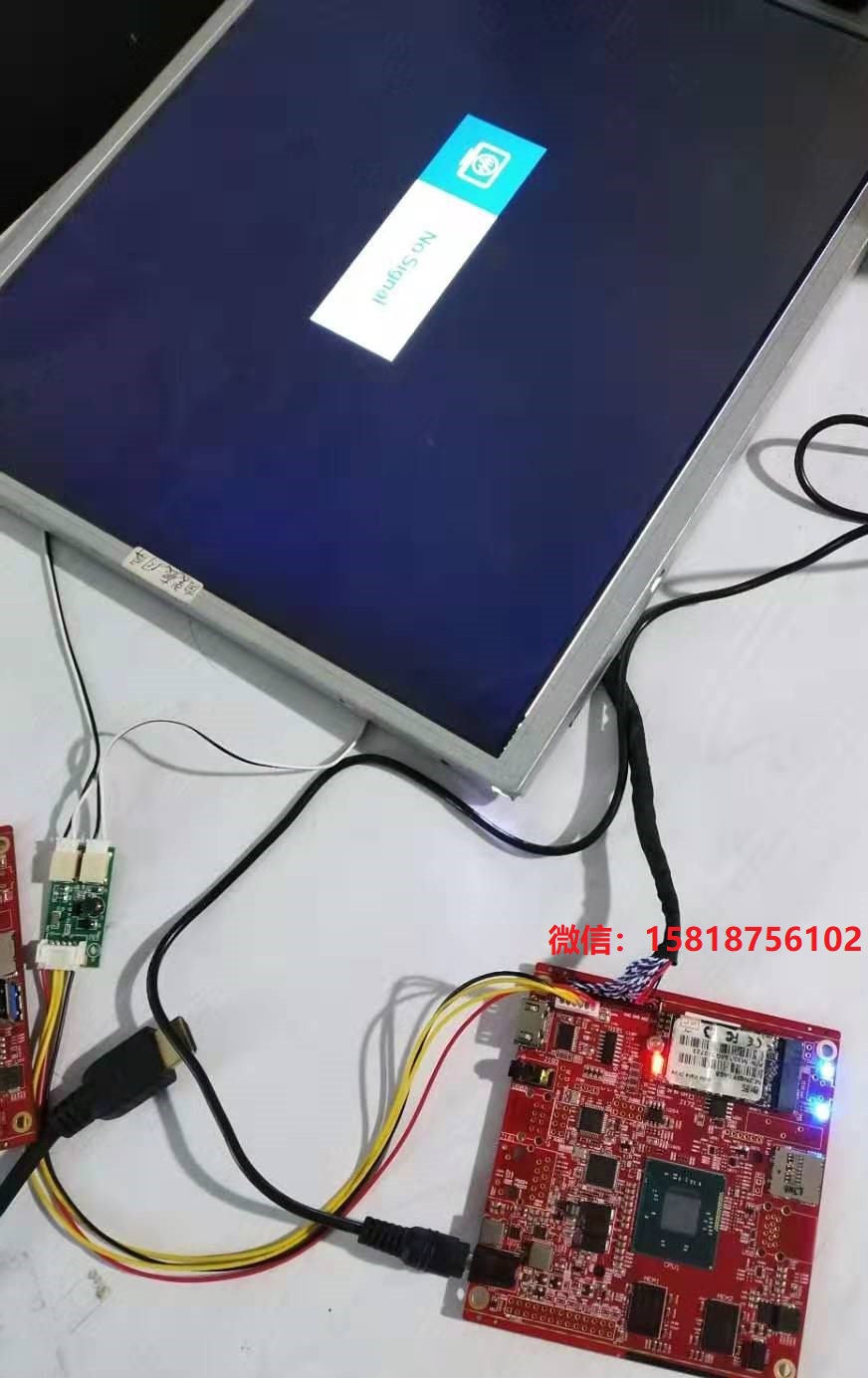

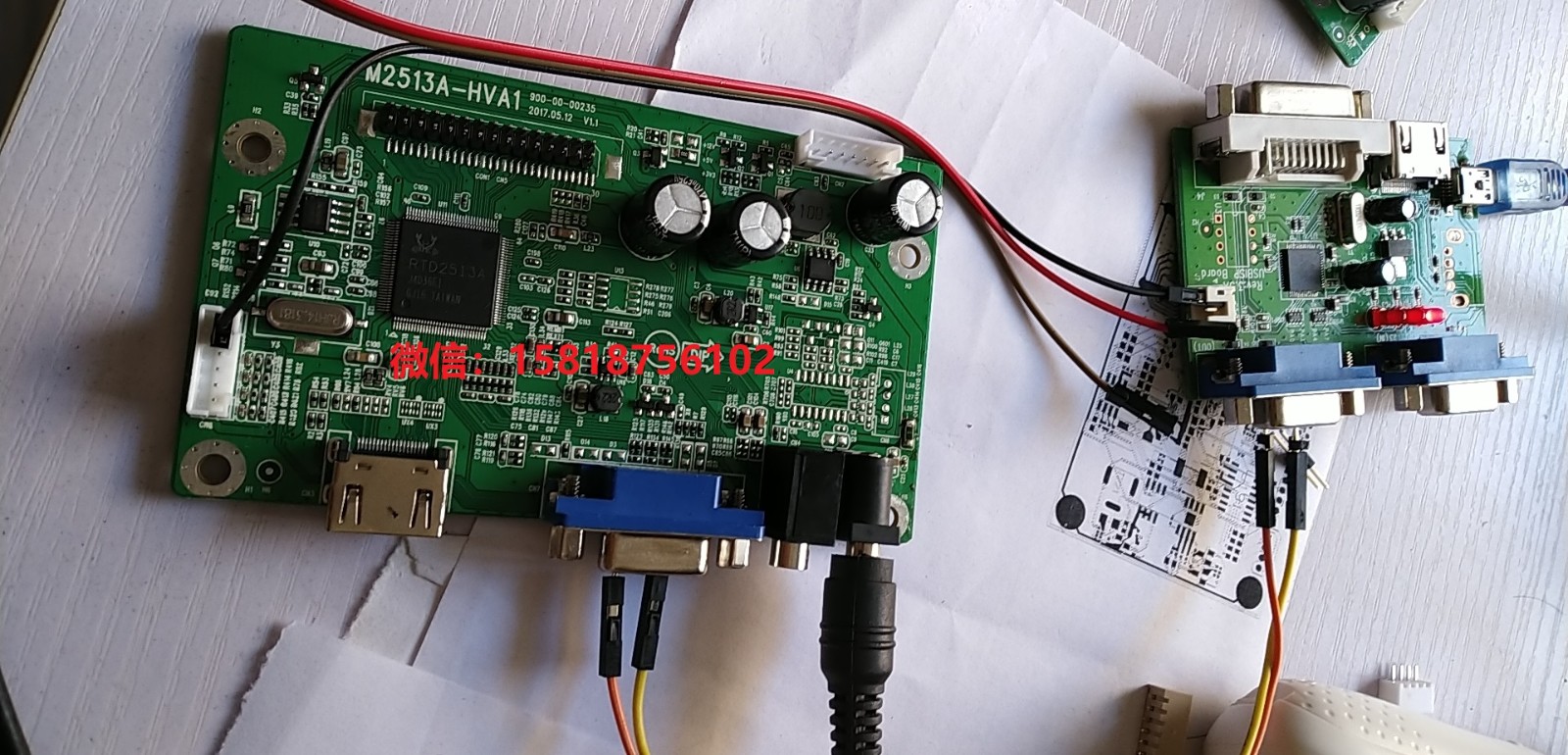

RTD2513A 支持1VGA+12HDMI转2ch LVDS ，带声音，up to 1920x1200@60hz

主要应用于医疗，工控，AIO一体机，HDMI板卡市场

支持Uart串口通信，用于工控MCU通过uart指令调节参数

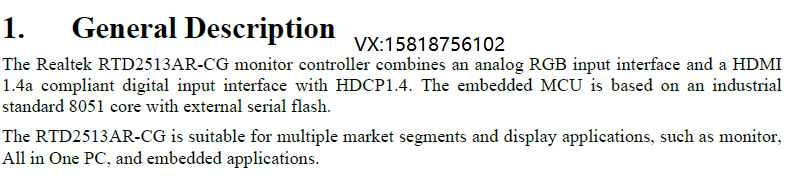

一、产品概述

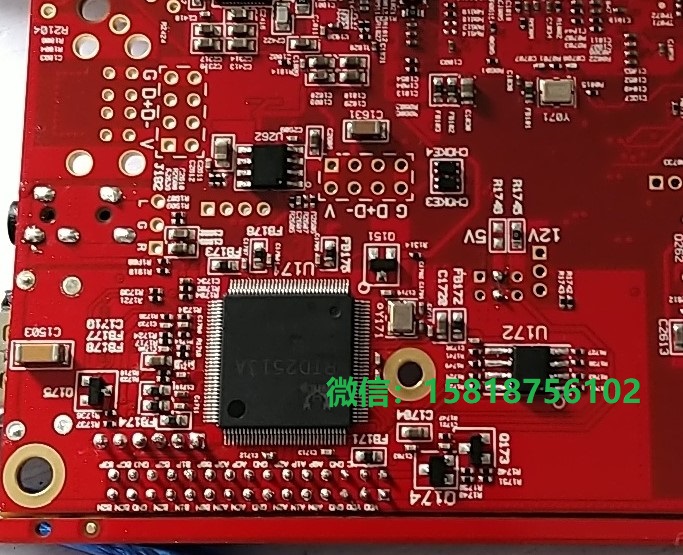

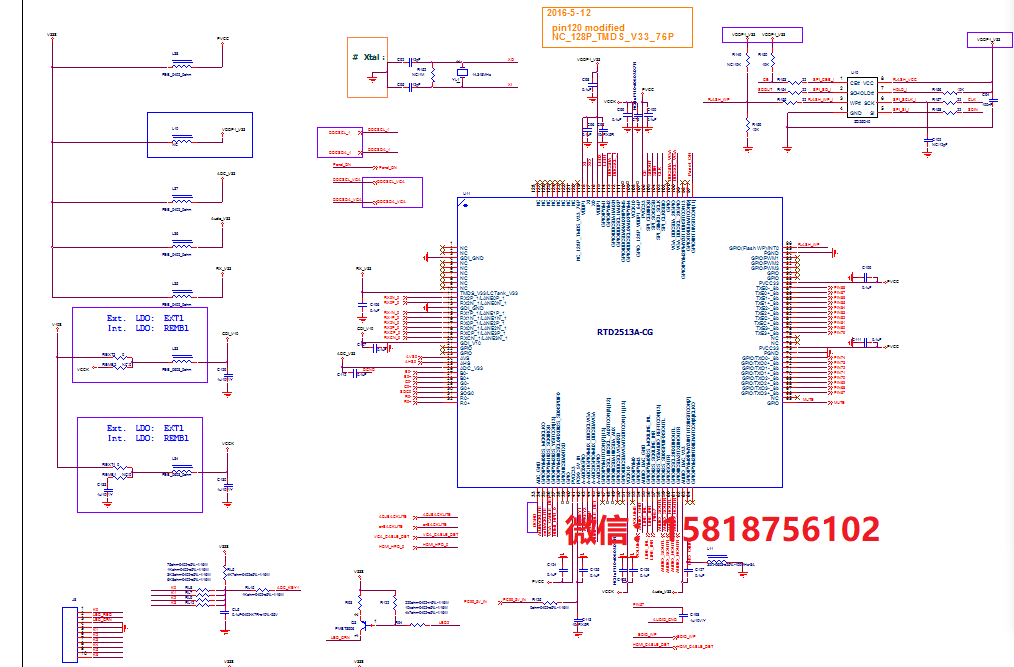

• 型号：Realtek RTD2513AR-CG

• 类型：显示器控制芯片

• 输入接口：

• 模拟 RGB 输入

• HDMI 1.4a（支持 HDCP 1.4）

• DVI 1.0（支持 HDCP 1.1）

• 应用场景：

• 普通显示器

• 一体机（All-in-One PC）

• 嵌入式显示系统

• 控制核心：

• 内嵌工业标准 8051 MCU

• 外接串行 SPI Flash

• 微信联系：rtddisplay

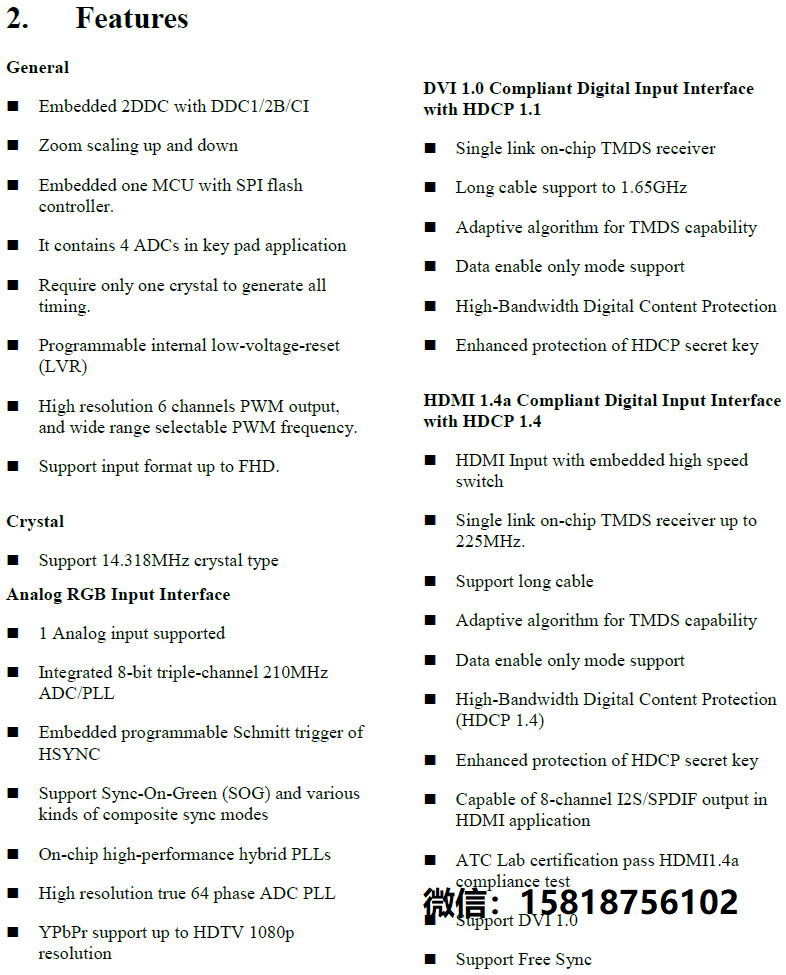

二、输入接口功能

1. HDMI / DVI 数字接口

• 支持 HDMI 1.4a 和 DVI 1.0 标准

• 支持 HDCP 1.4 / 1.1 高带宽数字内容保护

• 内建单链路 TMDS 接收器，支持高达 225MHz

• 支持长距离传输（最高 1.65GHz）

• 支持自适应 TMDS 算法，增强信号稳定性

• 支持数据使能模式（Data Enable Only）

• 支持 8 通道 I²S/SPDIF 音频输出（HDMI 应用）

• 通过 ATC Lab HDMI 1.4a 兼容性认证

• 支持 FreeSync（可变刷新率）

2. 模拟 RGB 接口

• 支持 1 路模拟 RGB 输入

• 集成 8 位三通道 210MHz ADC/PLL

• 支持 Sync-On-Green（SOG）及多种复合同步模式

• 支持 YPbPr 输入，最高支持 1080p HDTV 分辨率

• 支持可编程施密特触发器（HSYNC）

三、图像处理与显示控制

1. 图像缩放与增强

• 支持放大/缩小缩放功能

• 支持水平和垂直独立缩放

• 高级缩放算法，提供高质量图像

• 支持非线性缩放（4:3 ↔ 16:9）

• 支持锐化/平滑滤波增强

• 支持动态过冲/拖影消除引擎

• 支持亮度、对比度调节

• 支持视频锐化的峰化/核化（Peaking/Coring）功能

2. 色彩处理

• 真 10 位色彩处理引擎

• 支持 xvYCC 和 sRGB 色彩标准

• 支持 10 位可编程 Gamma 校正

• 支持高级抖动逻辑，增强 18 位面板色深

• 支持独立色彩管理（ICM）

• 支持动态对比度控制（DCC）

• 支持精确色彩映射（PCM）

• 支持 VividColor™ 和 Ultra-Vivid 图像增强功能

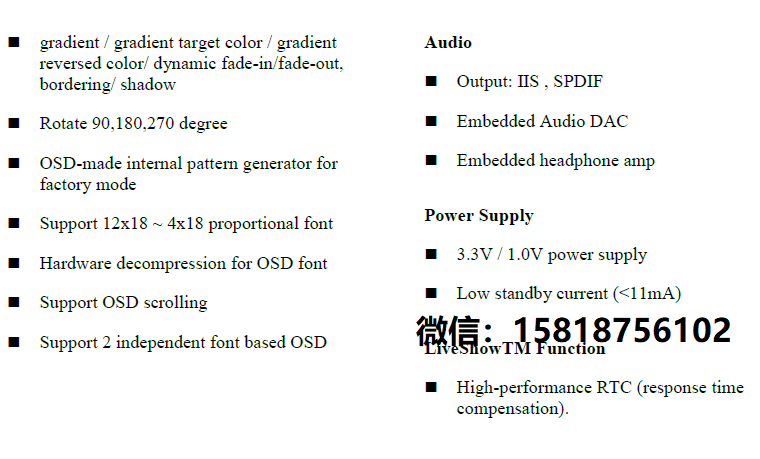

四、OSD（屏幕显示）功能

• 内嵌 24K SRAM，用于动态存储 OSD 命令与字体

• 支持多色 RAM 字体（1/2/4 位每像素）

• 支持 64 色调色板

• 最多支持 26 个窗口的 Alpha 混合显示

• 支持渐变、目标色渐变、反色、动态淡入淡出、描边、阴影、3D 窗口样式

• 支持 90°/180°/270° 旋转

• 支持独立行描边/阴影

• 支持每个字符可编程闪烁

• 支持 OSD 滚动显示

• 支持两组独立字体 OSD

• 支持 12×18 至 4×18 比例字体

• 支持 OSD 字体硬件解压

• 内建 OSD 图案生成器，适用于工厂模式

五、输出接口

• 支持单/双 LVDS 输出接口

• 显示时钟支持单 LVDS 最高 93MHz，双 LVDS 最高 186MHz

• 支持 8 位 LVDS 输出

• 支持扩展频谱 DPLL，降低 EMI

• 支持固定最后一行输出（Fixed Last Line），适配完美面板

• 支持灵活的数据对交换，便于系统设计

• 完全可编程的显示时序生成器

六、音频功能

• 音频输出接口：IIS、SPDIF

• 内嵌音频 DAC

• 内嵌耳机放大器

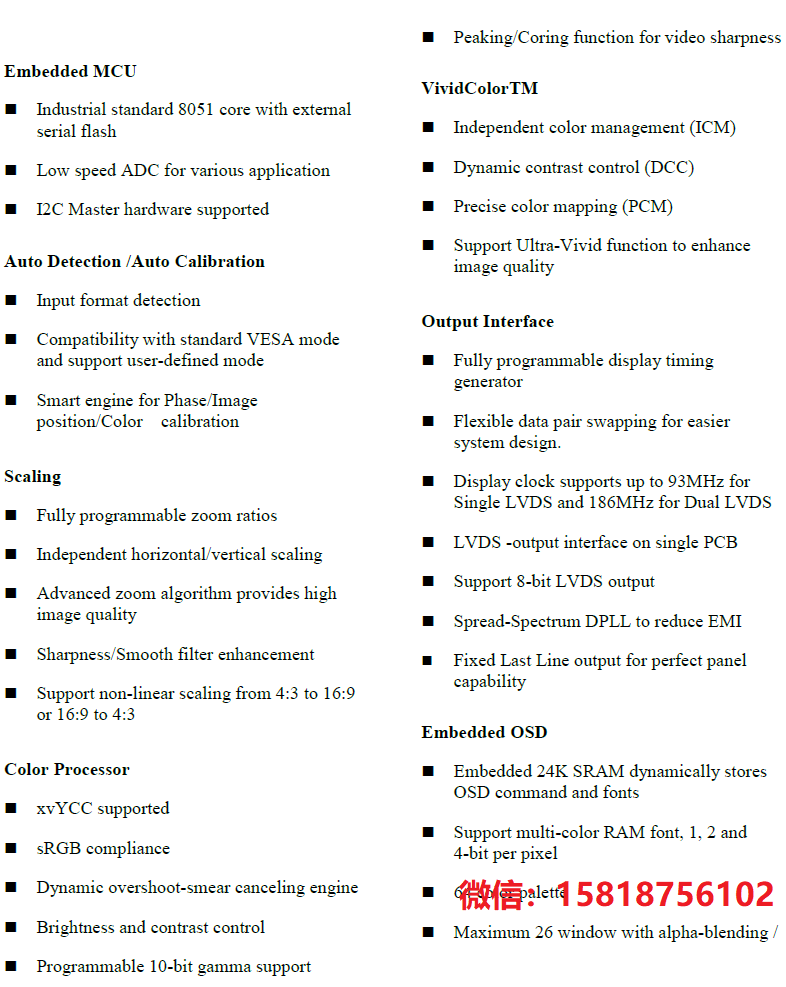

七、控制与系统功能

• 内嵌 8051 MCU，支持外部串行 Flash

• 支持 I²C 主控硬件

• 支持自动检测与自动校准

• 支持输入格式自动识别

• 支持智能引擎进行相位/图像位置/颜色校准

• 支持标准 VESA 模式与用户自定义模式

• 支持 4 个 ADC，用于按键应用

• 支持低电压复位（LVR）

• 仅需一个 14.318MHz 晶振即可生成所有时序

八、PWM 与电源

• 支持 6 通道高分辨率 PWM 输出，频率范围可调

• 电源供电：3.3V / 1.0V

• 待机电流：<1mA

• 支持高性能 RTC（响应时间补偿）

九、封装与工艺

• 封装类型：64 引脚 LQFP
