RTD2799 5K分辨率LCD显示方案

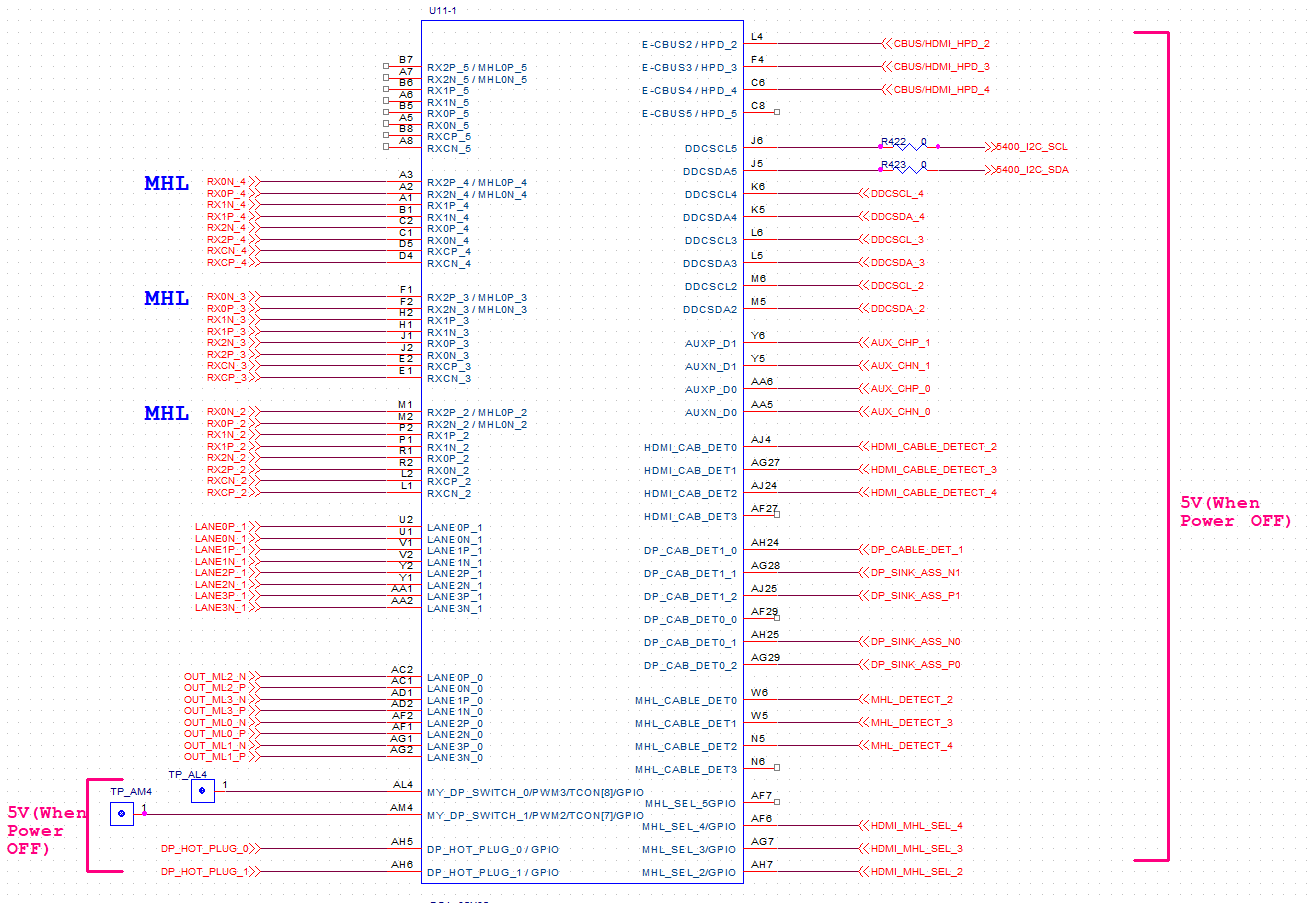

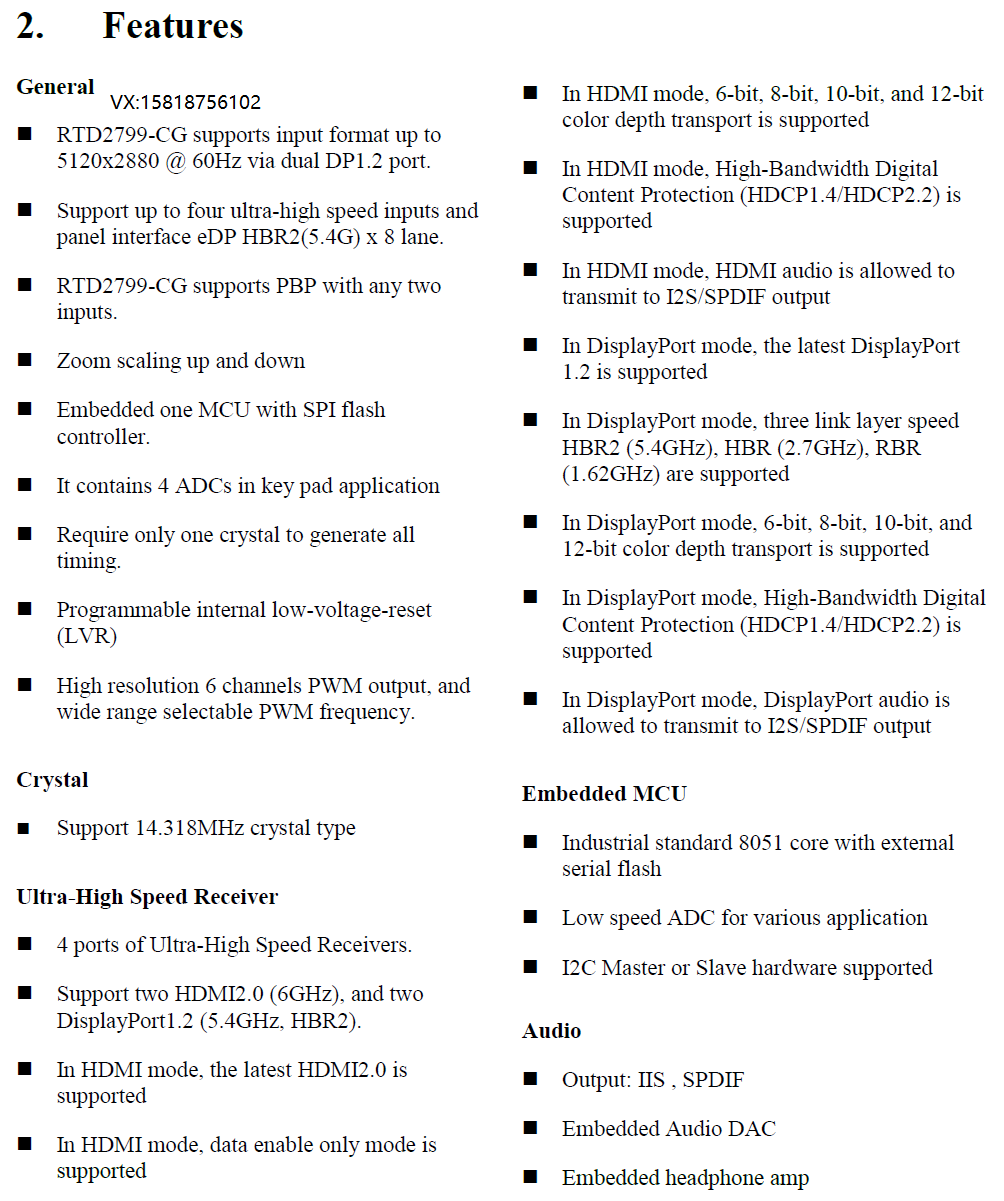

一、输入接口
4 组超高速端口（可任意两路做 PBP 分屏）
• HDMI 2.0 ×2：6 GHz，支持 6/8/10/12-bit 色深、HDCP 1.4/2.2、HDMI 音频（I²S/SPDIF）
• DP 1.2 ×2：HBR2 5.4 GHz，支持 6/8/10/12-bit 色深、HDCP 1.4/2.2、DP 音频（I²S/SPDIF）
最高输入格式
5120×2880 @ 60 Hz（双 DP1.2 同时输入）
二、输出接口

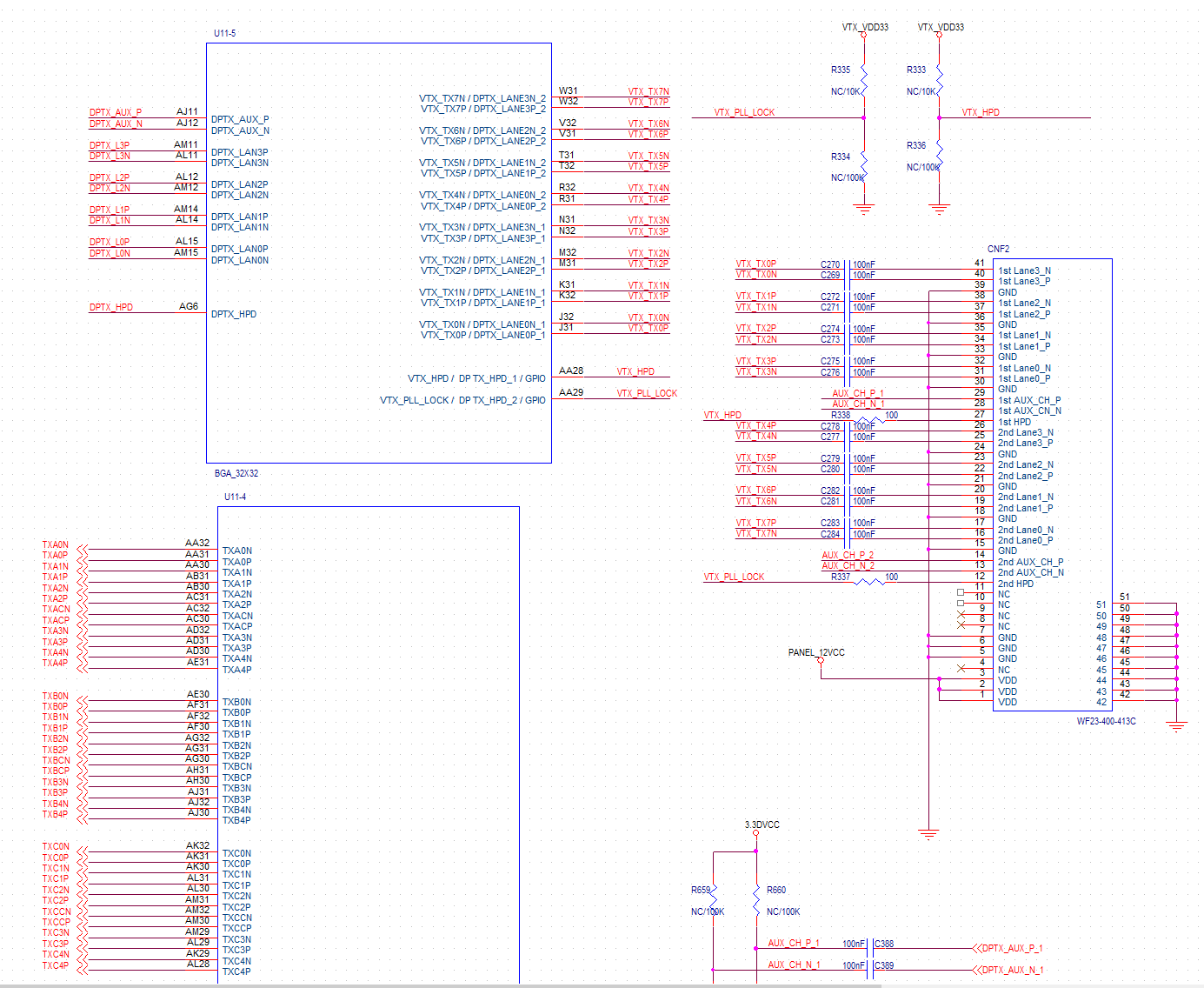

eDP HBR2 ×8 lane
• 最高 5120×2880 @ 60 Hz（5K3K）
• Fixed Last Line 输出，保证面板兼容
• 支持 90°/180°/270° 旋转、PBP 分屏、Frame Rate Control、RTC（响应时间补偿）

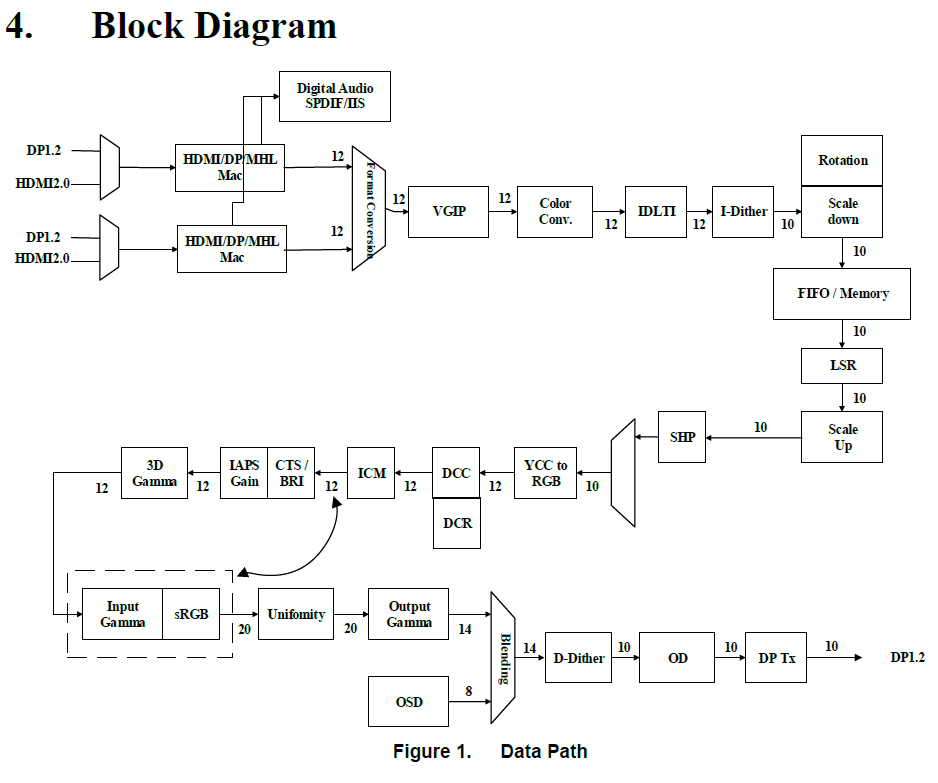

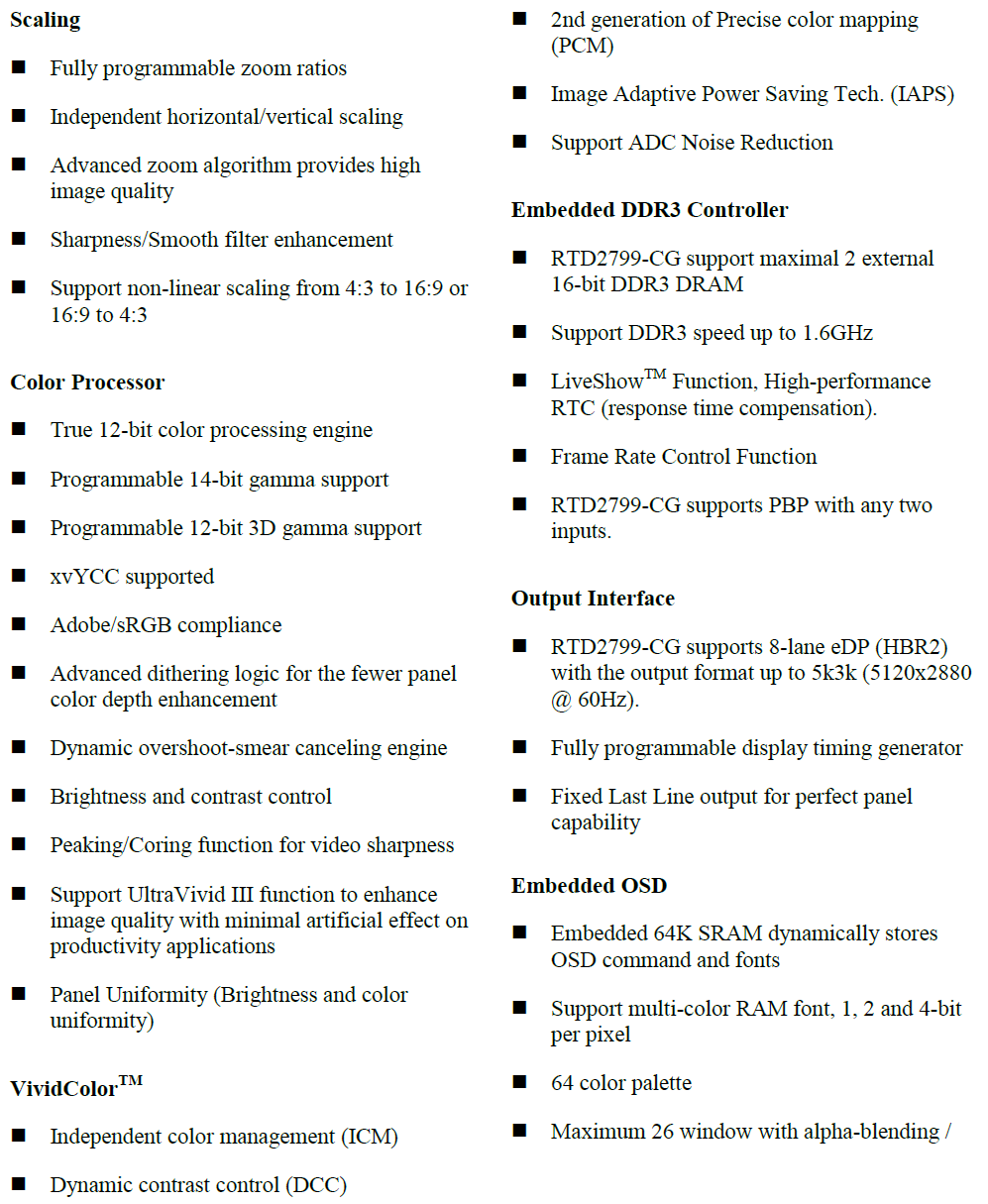

三、图像处理
色彩引擎
• 真 12-bit 处理、14-bit 可编程 Gamma、12-bit 3D Gamma
• xvYCC、Adobe RGB、sRGB 合规；第二代 PCM 精准色域映射
• 独立色彩管理（ICM）、动态对比度控制（DCC）
画质增强
• UltraVivid III、动态过冲-拖尾消除引擎
• 峰值/核化（Peaking/Coring）锐化、高级抖动、ADC 降噪
• IAPS（图像自适应省电）
缩放
• 完全可编程独立水平/垂直缩放、非线性 4:3↔16:9 转换
• 高质量缩放算法，支持任意放大/缩小
四、存储器
• 内置 DDR3 控制器，最大支持 2 颗外部 16-bit DDR3
• 最高 1.6 GHz DDR3 速率，满足 5K3K 高带宽需求
五、音频
• 输出：I²S、SPDIF
• 内置 Audio DAC、耳机放大器

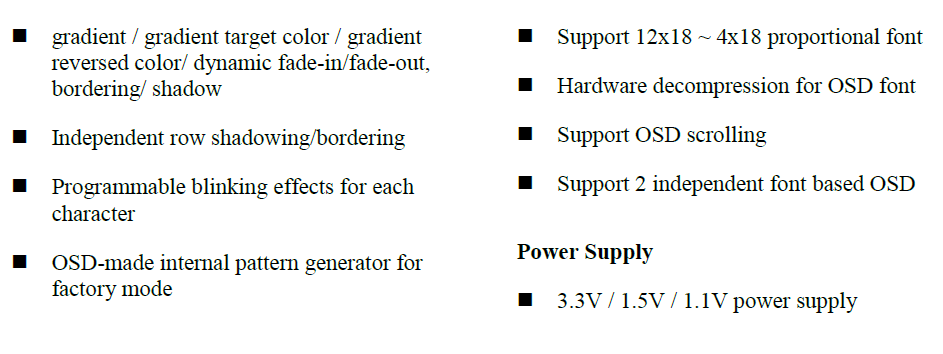

六、OSD 与图形加速
硬件 OSD
• 内置 64 KByte SRAM，支持 2 组独立字体 OSD
• 最大 26 窗口，支持透明度/渐变色/动态淡入淡出/边框/阴影/独立行阴影
• 硬件字体解压、12×18 ~ 4×18 比例字体、64 色 palette、1/2/4-bpp 彩色 RAM 字体
• 支持 OSD 滚动、字符级闪烁、工厂模式内置图案发生器
七、系统控制
• 工业标准 8051 内核 + 外接 SPI Flash
• 4 路 ADC（按键应用）、低速 ADC、I²C 主/从
• 仅需 1 颗 14.318 MHz 晶体即可产生全部时钟
• 可编程低压复位（LVR）
• 6 通道高分辨率 PWM，频率范围宽
八、电源
• 3.3 V / 1.5 V / 1.1 V 三路供电
