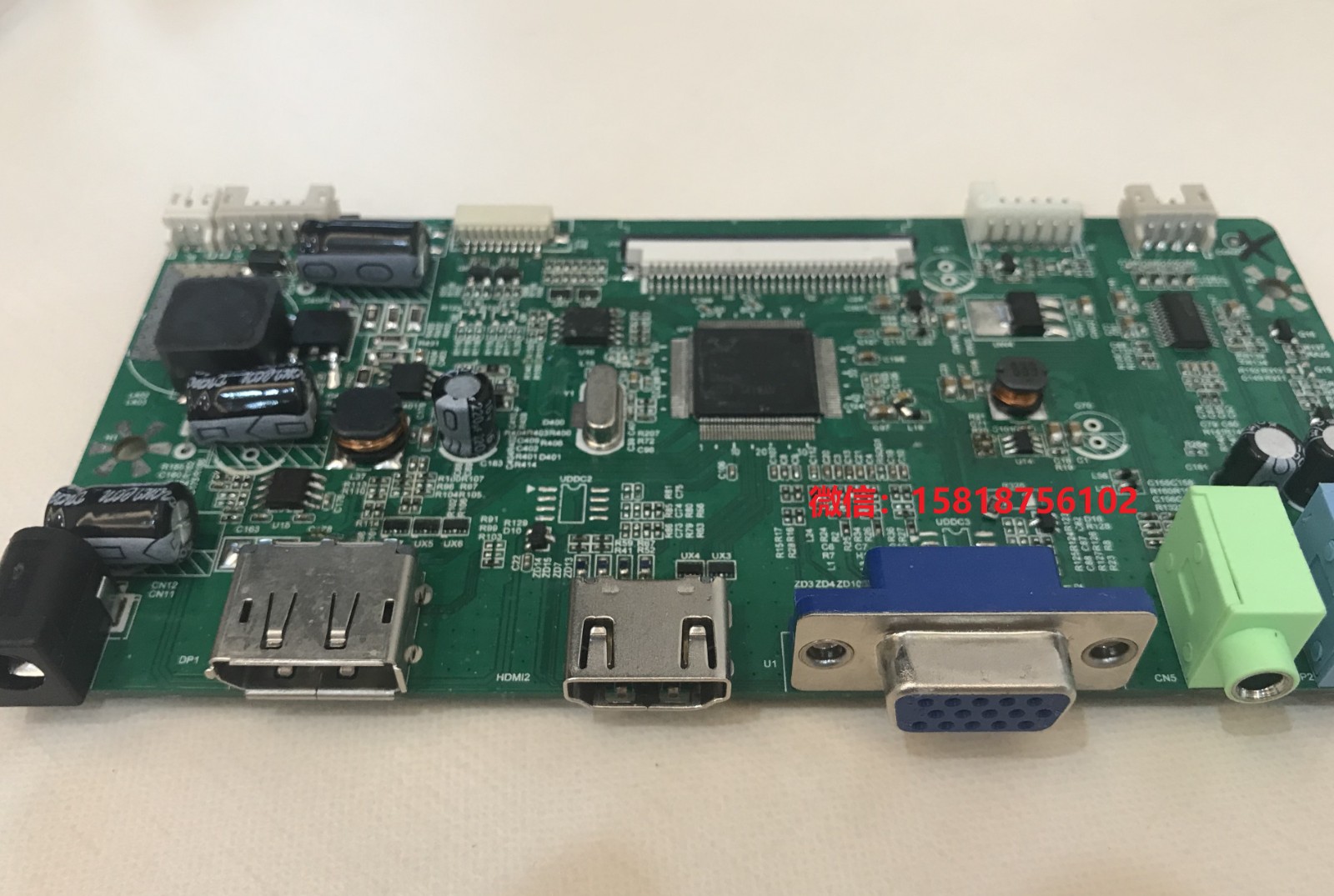

RTD2525A 支持1VGA+1HDMI+1DP转2ch LVDS,

分辨率支持到1920x1200 @60hz

主要应用于医疗，工控，AIO一体机，HDMI/DP板卡市场

支持Uart串口通信，用于工控MCU通过uart指令调节参数

一、图像与显示功能

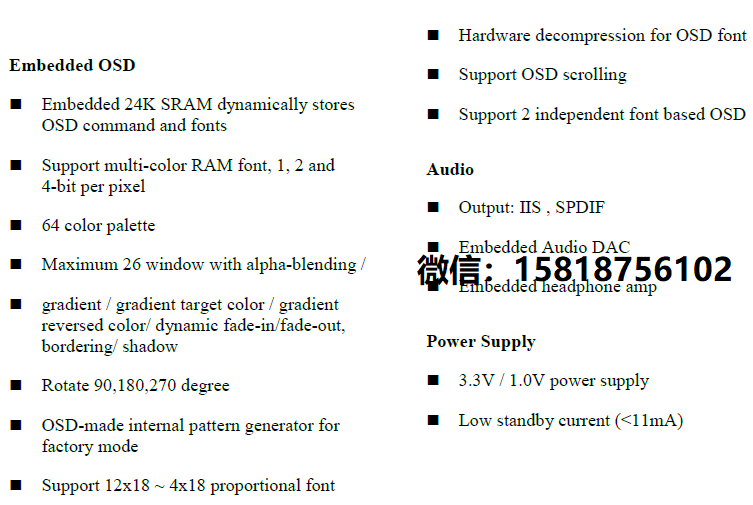

1. OSD（屏幕显示）功能

• 支持硬件解压OSD字体

• 内嵌OSD，支持滚动显示

• 内建24K SRAM，用于动态存储OSD数据

• 支持两组独立字体OSD

• 支持多色RAM字体（1位、2位、4位每像素）

• 支持64色调色板

• 支持最多26个窗口的alpha混合显示

• 支持90°、180°、270°旋转

• 支持12x18 至 4x18比例字体

• 支持渐变、目标色渐变、反色、动态淡入淡出、描边、阴影等视觉效果

• 内建OSD图案生成器，适用于工厂模式

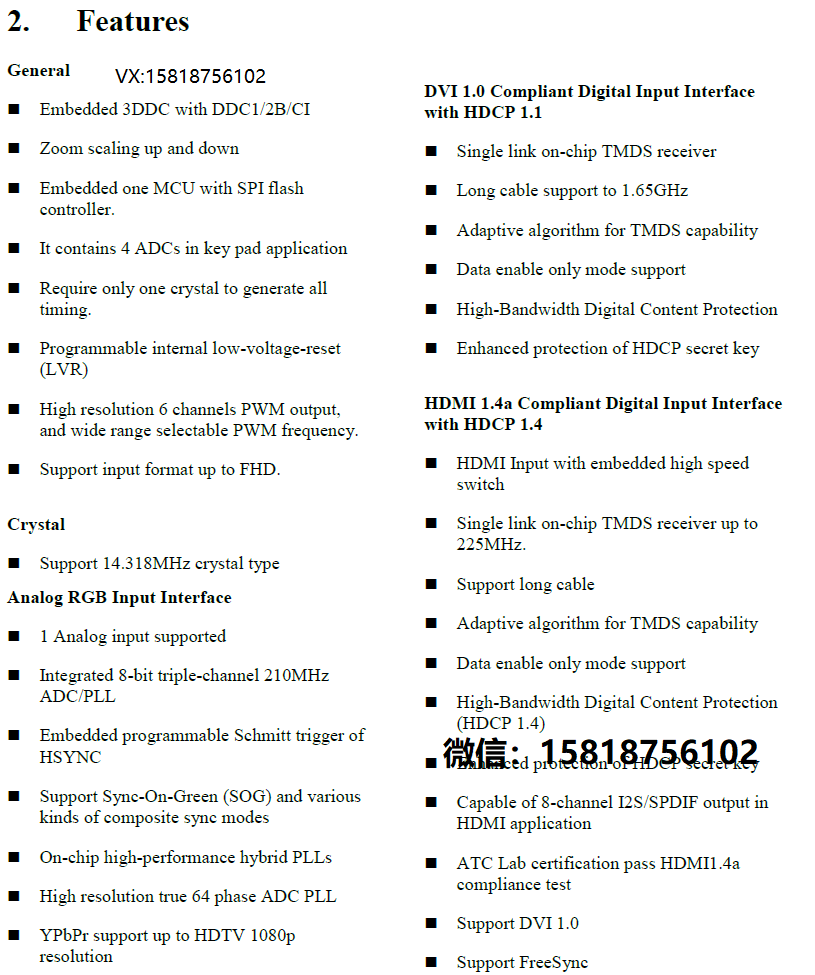

2. 显示输入接口

• DVI 1.0 数字输入接口，支持HDCP 1.1

• HDMI 1.4a 数字输入接口，支持HDCP 1.4

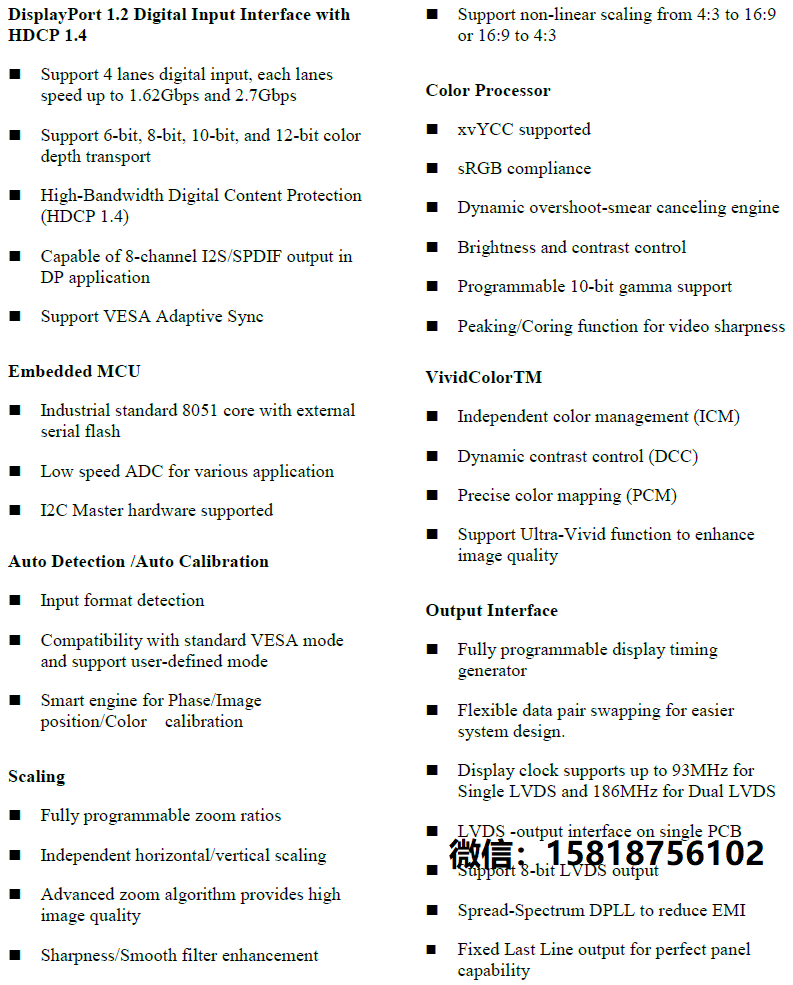

• DisplayPort 1.2 数字输入接口，支持HDCP 1.4，支持4通道，每通道速率高达1.62Gbps和2.7Gbps

• 支持长距离电缆传输（TMDS接收器支持高达225MHz）

• 支持自适应TMDS算法，增强信号稳定性

• 支持数据使能模式（Data Enable Only）

3. 模拟输入接口

• 支持1路模拟RGB输入

• 集成8位三通道210MHz ADC/PLL

• 支持同步信号（SOG）和多种复合同步模式

• 支持YPbPr输入，最高支持1080p HDTV分辨率

4. 显示输出接口

• 支持单/双LVDS输出接口

• 显示时钟支持单LVDS最高93MHz，双LVDS最高186MHz

• 支持扩展频谱DPLL，降低EMI

• 支持用户自定义显示模式，兼容VESA标准

• 支持非线性缩放（4:3 ↔ 16:9）

二、图像处理与画质增强

• 支持xvYCC、sRGB色彩标准

• 支持6/8/10/12位色深传输

• 支持动态过冲/拖影消除引擎

• 支持亮度、对比度控制

• 支持10位可编程Gamma校正

• 支持锐化/平滑滤波增强

• 支持VividColor™、独立色彩管理（ICM）、动态对比度控制（DCC）、精确色彩映射（PCM）

• 支持Ultra-Vivid功能，提升图像质量

• 支持FreeSync与VESA Adaptive Sync

三、音频功能

• 支持IIS、SPDIF音频输出

• 内建音频DAC与耳机放大器

• 在HDMI/DP应用中支持8通道I2S/SPDIF输出

四、控制与接口

• 内嵌8051 MCU，支持外部SPI Flash

• 支持I²C主控硬件

• 支持自动检测与自动校准

• 支持输入格式自动识别

• 支持智能引擎进行相位/图像位置/颜色校准

• 支持4通道ADC用于按键应用

• 支持8通道高分辨率PWM输出，频率可调

• 支持低电压复位（LVR）功能

• 支持14.318MHz晶振

五、电源与功耗

• 工作电压：3.3V / 1.0V

• 待机电流：<1mA

六、其他功能

• 支持缩放（放大/缩小）

• 支持水平/垂直独立缩放

• 支持高质量缩放算法

• 支持固定最后一行输出（Fixed Last Line），适配完美面板显示

• 支持数据对交换，便于系统设计

• 支持嵌入式MCU控制器，集成SPI Flash

• 支持ATC实验室认证，通过HDMI 1.4a兼容性测试
