RTD2522A支持 1VGA+2个HDMI转LVDS双通道输出

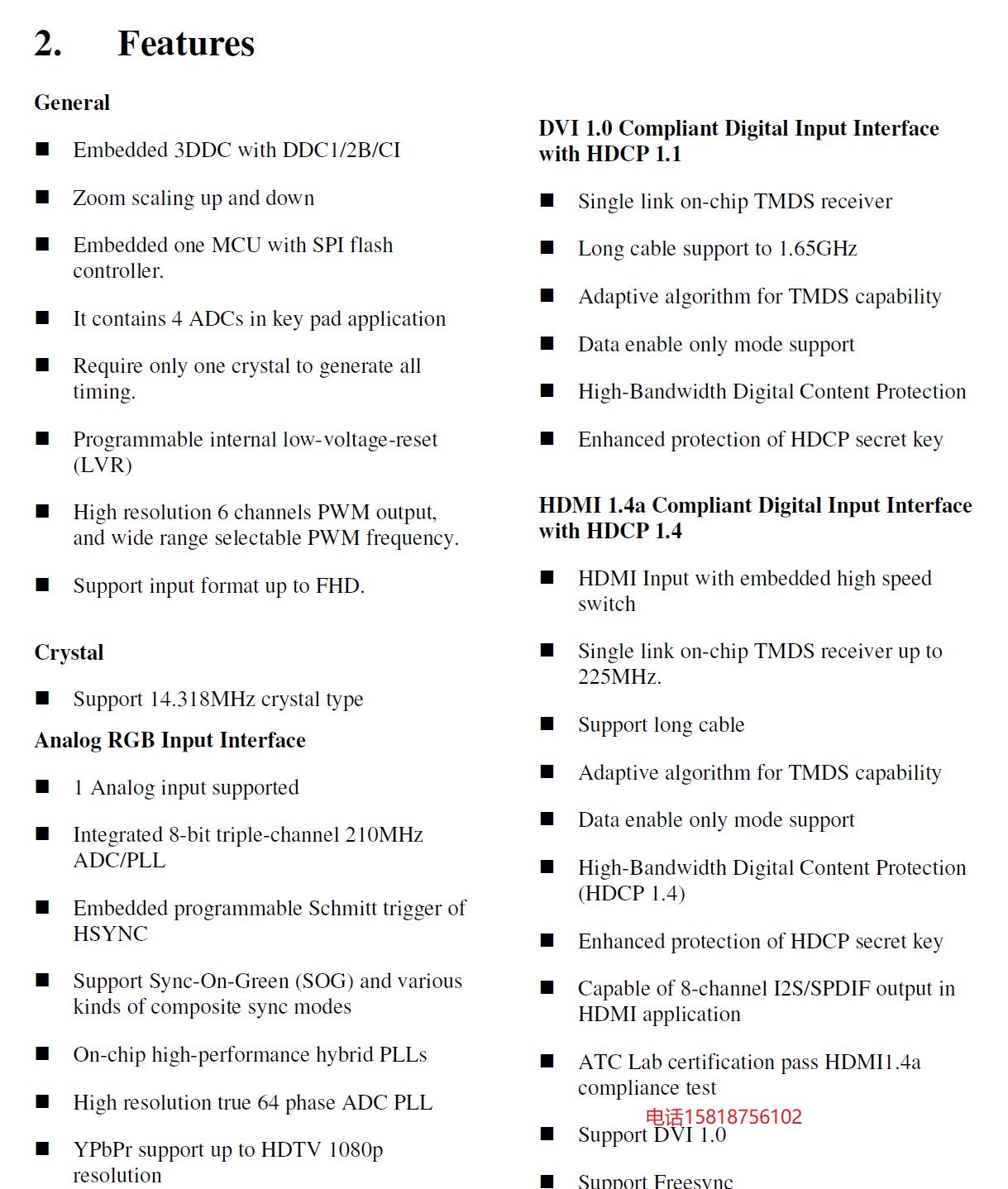

一、输入接口支持

• DVI 1.0 + HDCP 1.1：支持单链路TMDS接收，最高1.65GHz，支持长距离线缆。

• HDMI 1.4a + HDCP 1.4：支持FHD（1920×1080）输入，内置高速切换器，支持6通道I2S/SPDIF音频输出。

• 模拟RGB输入：

• 支持1路模拟输入

• 8位三通道210MHz ADC/PLL

• 支持Sync-On-Green（SOG）及多种复合同步模式

• 支持YPbPr分量输入，最高1080p

• 内置3D DDC支持DDC1/2B/CI

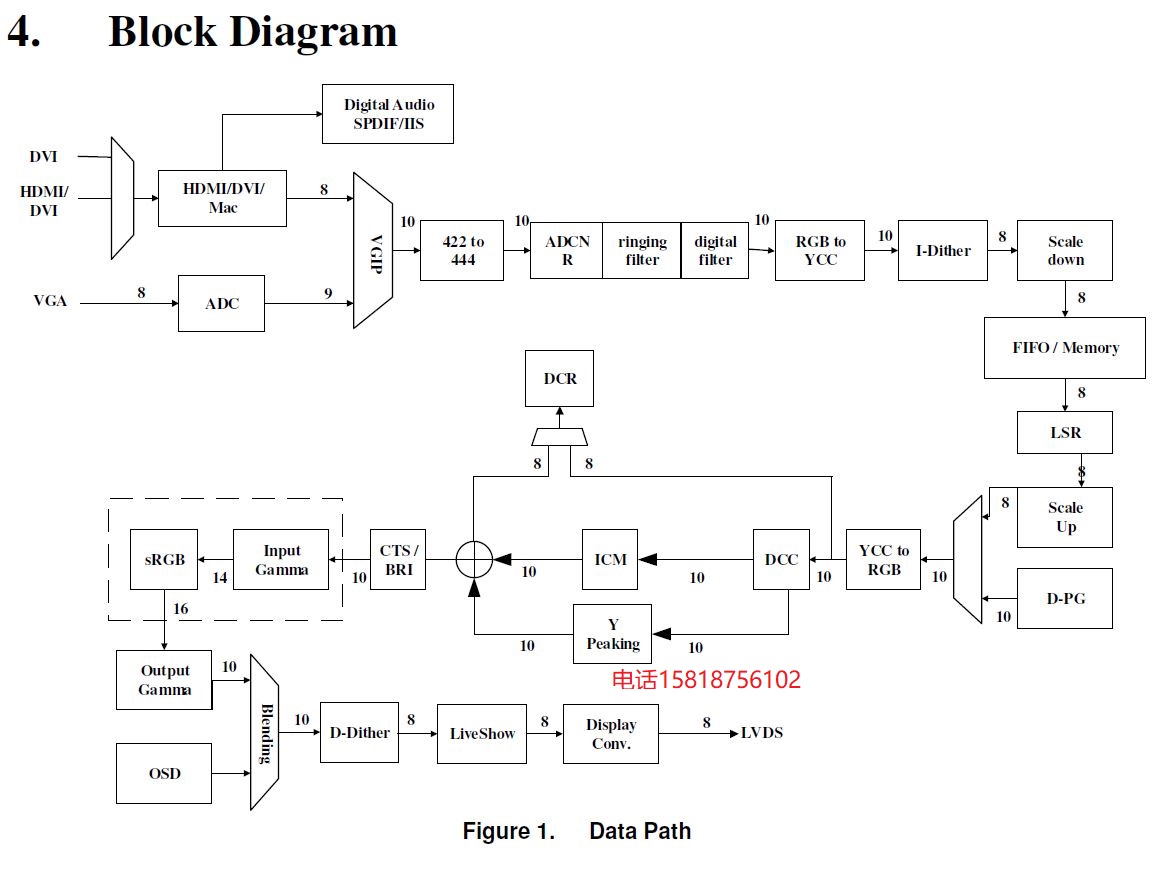

二、图像处理与显示控制

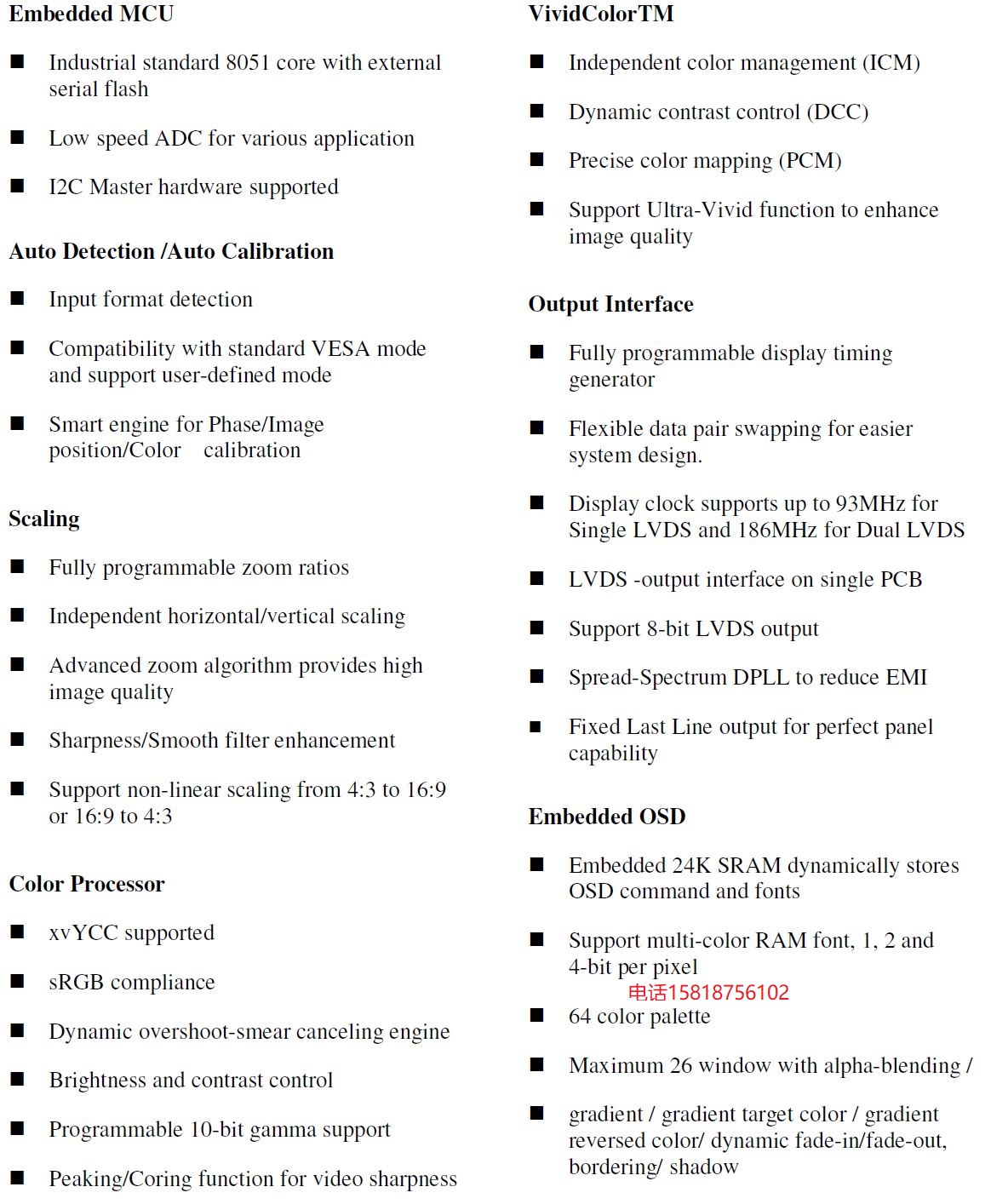

• 缩放与画质增强：

• 支持上下缩放，非线性缩放（4:3 ↔ 16:9）

• 独立水平/垂直缩放，支持用户自定义显示模式

• 高级缩放算法，支持锐化/平滑滤波

• 色彩管理：

• 独立色彩管理（ICM）

• 精确色彩映射（PCM）

• 支持xvYCC、sRGB色域

• 10位可编程Gamma校正

• 动态对比度控制（DCC）

• 动态过冲-拖影消除引擎

• Ultra-Vivid功能：增强图像质量

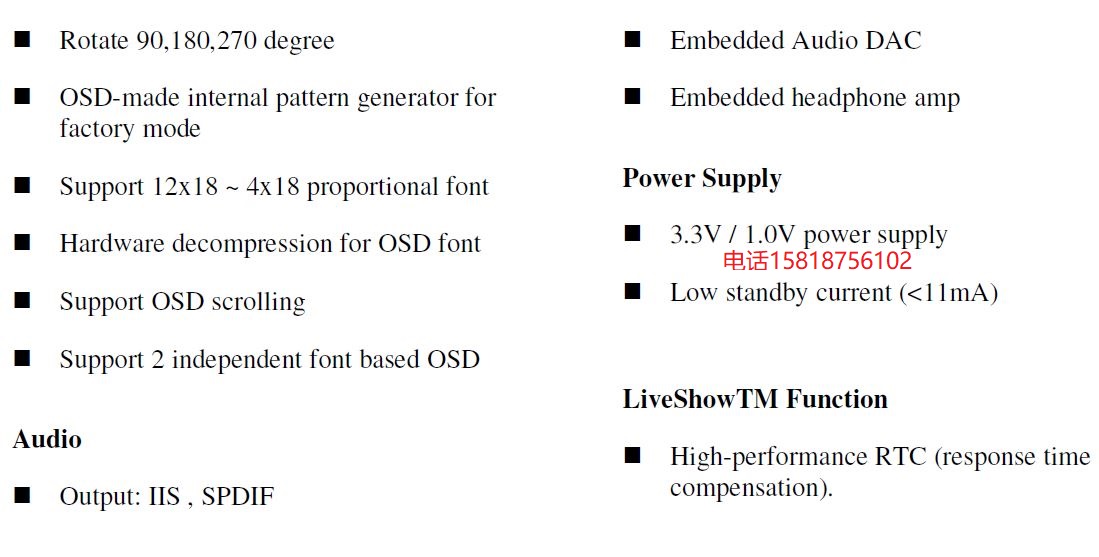

• 旋转支持：90°、180°、270°旋转

三、输出接口与显示支持

• LVDS输出：

• 单路LVDS最高93MHz，双路LVDS最高186MHz

• 支持8位LVDS输出

• 支持数据对交换，便于系统设计

• 固定最后一行输出，完美匹配面板

• 兼容标准VESA显示模式

• 扩频DPLL降低EMI

四、OSD（屏幕菜单显示）

• 嵌入式OSD：

• 24K SRAM动态存储OSD命令与字模

• 支持1/2/4位色深字模，64色调色板

• 支持最多26个窗口，带alpha混合、渐变、边框、阴影等特效

• 支持OSD滚动、硬件解压、2组独立字模OSD

• 支持12×18到4×18比例字体

• 工厂模式：内置OSD图案发生器，用于产线调试

五、音频功能

• 音频输出接口：IIS、SPDIF

• 嵌入式音频DAC

• 耳机放大器

• LiveShow™功能

六、系统与控制

• 嵌入式MCU：

• 工业标准8051内核

• 外接SPI Flash

• 支持I2C主控硬件

• 4路ADC用于按键应用

• 6通道高分辨率PWM输出

• 内置RTC（实时时钟），支持响应时间补偿

• 低功耗设计：

• 3.3V / 1.0V供电

• 待机电流 <11mA

• 低电压复位（LVR）

• 只需一个14.318MHz晶振即可生成所有时钟

七、认证与兼容性

• 通过ATC实验室HDMI 1.4a兼容性测试

• 支持HDCP 1.1 / 1.4，增强密钥保护

• 支持BVi 1.0标准
